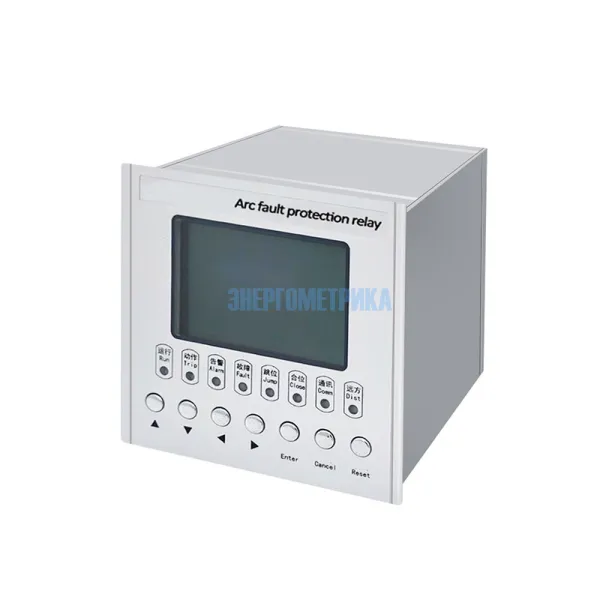

EnergoM-AFR-S - Реле дуговой защиты
Артикул: EnergoM-AFR-S
Реле дуговой защиты EnergoM-AFR-S представляет собой экономичное решение для минимизации повреждений, вызванных вспышкой дуги, в фидерных цепях низкого (LV) или среднего напряжения (MV), обычно называемых реле защиты фидеров.

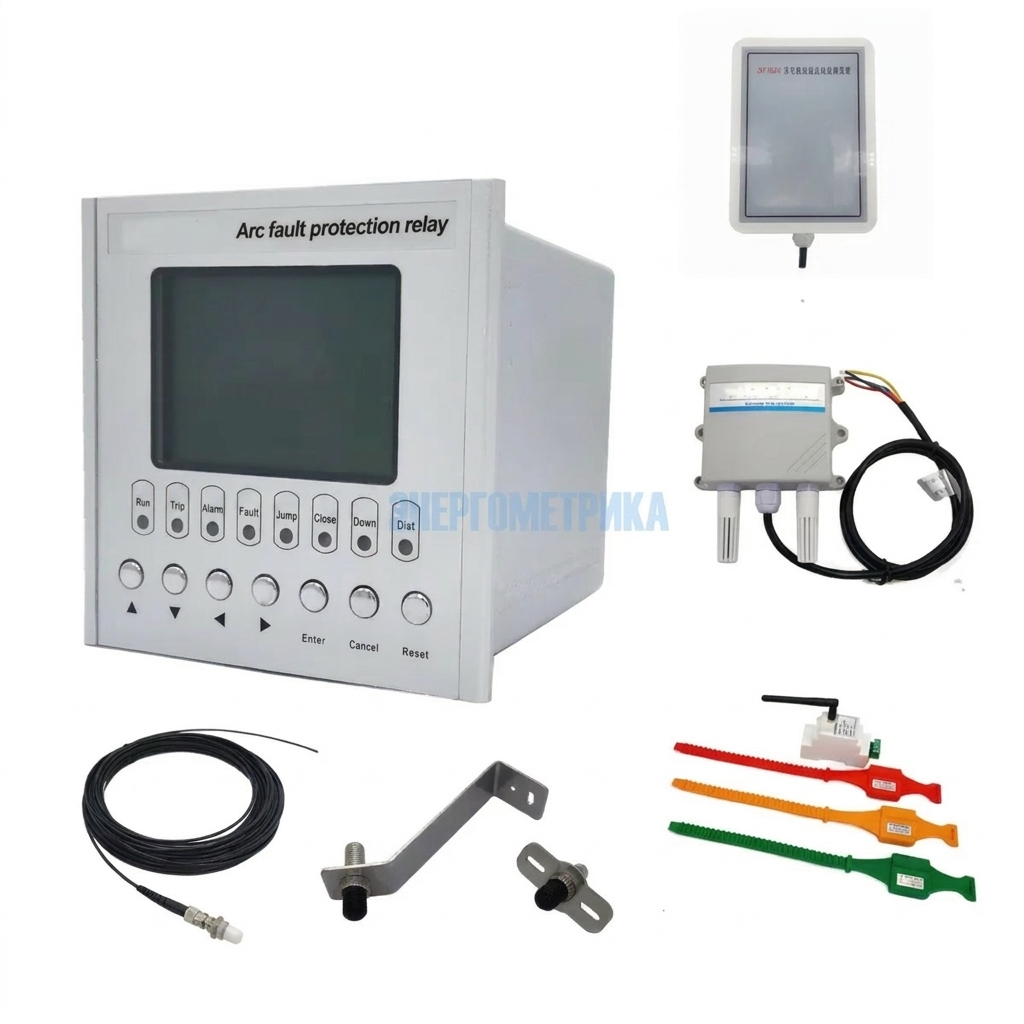

Реле дуговой защиты EnergoM-AFR-S оснащено тремя датчиками дуги и может активно отслеживать дуговые замыкания, возникающие в кабельных соединениях и шинах внутри шкафа.
EnergoM-AFR-S обладает широким набором функций, включая трехступенчатую межфазную максимальную токовую защиту, защиту от перегрузки, максимальную токовую защиту нулевой последовательности, защиту от вспышки дуги, а также защиту от высоких температур и перегрева.
Особенности:
- Программируемый автоматический выключатель защищает логику отключения;
- Конструкция для монтажа на панели, ЖК-дисплей высокой четкости;
- несколько пассивных точек ввода-вывода указывают состояние выключателя;
- Возможна индивидуальная логика управления и защиты VCB;
- Измерение 3-фазного тока и тока замыкания на землю;
- Время срабатывания менее 10 мс (включая выходное реле);
- Множественные контакты отключения, позволяющие свободно настраивать статус NC / NO;
- Дополнительные функции монитора при подключении RS-485.
| Технические характеристики реле дуговой защиты EnergoM-AFR-S | |||
| EnergoM-AFR-S | EnergoM-AFR-M | EnergoM-AFR-3S | |
| Основные параметры | |||
| Источник питания | 85...265 В переменного/постоянного тока | 85...265 В переменного/постоянного тока, опционально 24/48 В постоянного тока | |
| Диапазон защиты | 0.08~10 In | 0~20 In | 0.06~10 In |
| Номинальный ток (In) | 5А или 1А | ||
| Груз | <0,5 ВА | ||
| Защита текущей точности | <2% | ||
| Защита точности частоты | 0,1 Гц | ||
| Ввод и управление сигналом дуги | |||
| Количество каналов | 3 | 12-48 | 3 |
| Тип датчика | Оптоволокно | ||
| Тип света обнаружения | Видимый свет/УФ-свет (опционально) | ||
| Контакт катушки отключения | Быстродействующее реле AC250V/8A, пассивный узел | ||
| Время срабатывания отключения | Чистая дуговая защита: ≤10 мс Защита от перегрузки по току + дуги: ≤20 мс |
||
| Релейные каналы DO | 6 | 9 | 4/6 (опционально) |
| Защитная изоляция | Фотоэлектрическая изоляция, напряжение изоляции 2500 В | ||
| Связь по RS485 | |||
| Коммуникационный порт | RS485 Modbus-RTU (один стандартный, два дополнительных) | ||
| Тип изоляции | Фотоэлектрическая изоляция, молниезащита | ||
| Скорость передачи данных | 9600 бит/с | ||
| Ethernet-связь | |||
| Интерфейс | 2-канальный Ethernet опционально | ||
| Параметры сети | 10М/100М адаптивный | ||
| IP-адрес по умолчанию | 192.168.12.2/192.168.13.2 | ||
| Другие параметры | |||
| Рабочая среда | -10 ~ 55°C, относительная влажность < 93 % (без конденсата) | ||
| Среда хранения | -30 ~ 70°C, относительная влажность < 70 % (без конденсата) | ||
| Относительная влажность | 5%~95% | ||
| Атмосферное давление | 60кПа~106кПа | ||
- EnergoM-AFR-S_datasheet_EN.pdf 382.9 КB
