N43 - Трехфазный анализатор качества электроэнергии на DIN рейку
N43 - Трехфазный анализатор качества электроэнергии на DIN рейку
Трехфазный анализатор качества электроэнергии на DIN рейку N43 предназначен для прямого подключения по току (до 63А), а также для измерения по току через трансформатор тока 1/5А в 3 фазной сети, симметричных и несимметричных 3х и 4х проводных систем.
Особенности:
- Измеряет: действующее значение напряжения и тока, активной, реактивной и полной мощности, активной и реактивной энергии, коэффициентов мощности, частоты,
- Отображение измеренных параметров с учетом запрограммированных коэффициентов,
- ЖК дисплей с подсветкой,

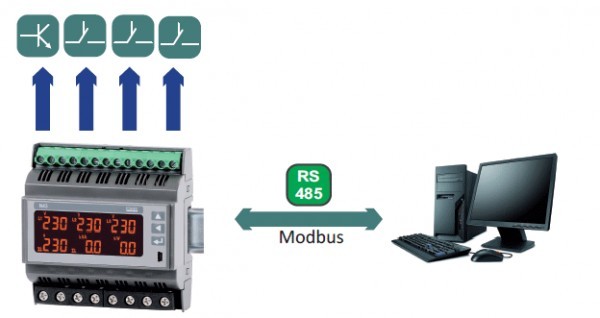

- Передача данных на мастер-систему через RS-485 с протоколом MODBUS,
- Конфигурируемые выходы тревог,
- Импульсный выход для контроля 3-фазной активной энергии,
- USB для конфигурирования с помощью бесплатного программного обеспечения ECON,
- Современный дизайн позволяет устанавливать прибор в модульных распределительных щитах в соответствии с EN 62208 (прибор имеет ширину в 6 модулей) на 35 мм дин-рейке,

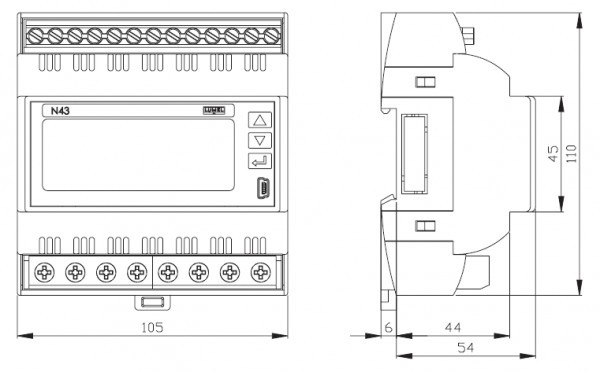

- Внешние размеры: 105 х 110 х 60 мм.
Техническая документация
Параметры
| N43 - Трехфазный анализатор качества электроэнергии на DIN рейку |
||||||
|
Измеряемый параметр |
Измерительный диапазон | L1 | L2 | L3 | Σ | Базовая погрешность |
|
Ток 1/5 А 1 A ~ 5 A ~ 63 A ~ |
0.002...1.20 A или кA 0.010...6.00 A или кA 0.10...76.0A~ |
• | • | • | ± 0.5 % | |
|
Напряжение фазное (L-N) 57,7 В ~ 230 В ~ 290 В ~ |
2.80 ...70.0 В или кВ 10.0 ... 276 В~ 14.0 ... 348 В~ |
• | • | • | ± 0.5 % | |
|
Напряжение межфазное (L-L) 100 В ~ 400 В ~ 500 В ~ |
5.00 ... 120 В или кВ 20.0 ... 480 В~ 25.0 ... 600 В~ |
• | • | • | ± 1 % | |
|
Частота |
47.0 ... 63.0 Гц | • | ± 0.5 % | |||
|
Активная мощность P |
0.00 ... 999 Вт, кВт, МВт | • | • | • | • | ± 1 % |
|
Реактивная мощность Q |
0.00 ... 999 Вар, кВар, мВар | • | • | • | • | ± 1 % |
|
Полная мощность S |
0.00 ... 999 ВА, кВА, мВА | • | • | • | • | ± 1 % |
|
tg φ |
-1.2...0...1.2 | • | • | • | • | ± 1 % |
|
Коэффициент мощности (P/S) |
-1...0...1 | • | • | • | • | ± 1 % |
|
Активная энергия |
0...99 999 999.9 кВтч или МВтч | • | ± 1 % | |||
| Реактивная энергия | 0...99 999 999.9 кВар или МВар | • | ± 1% | |||
