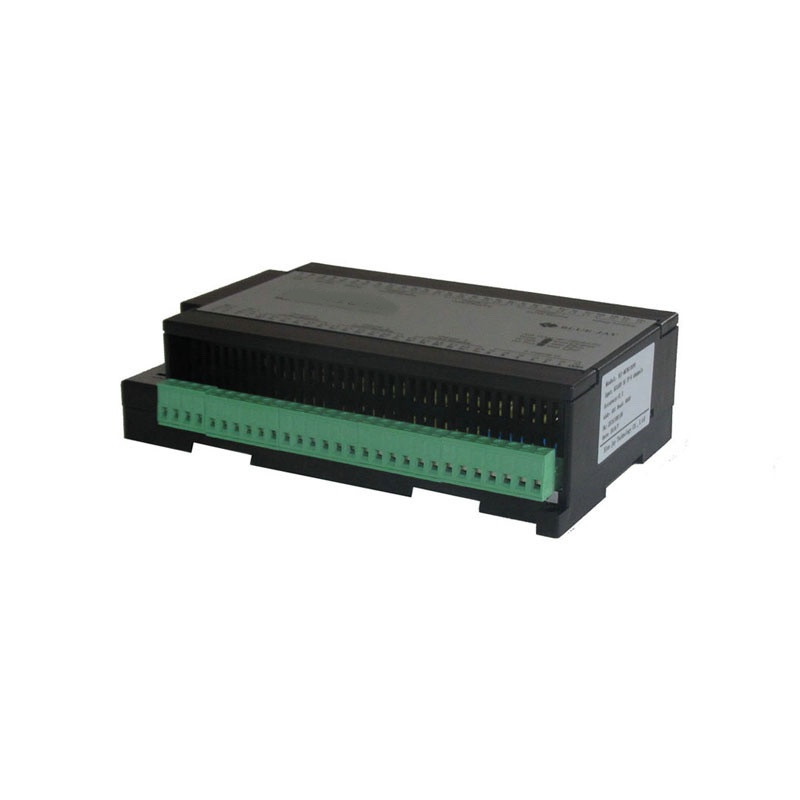

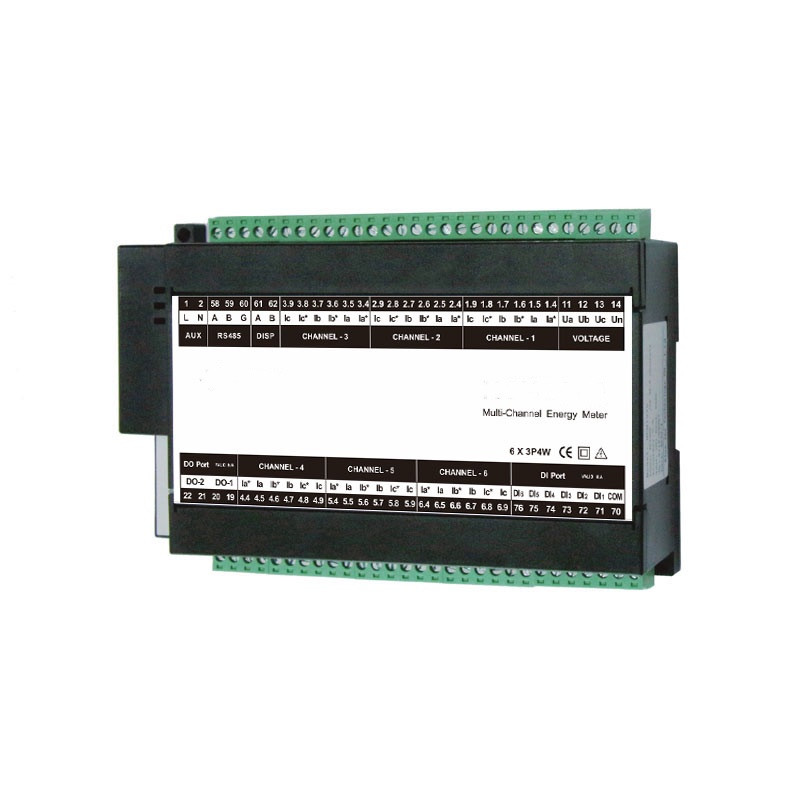

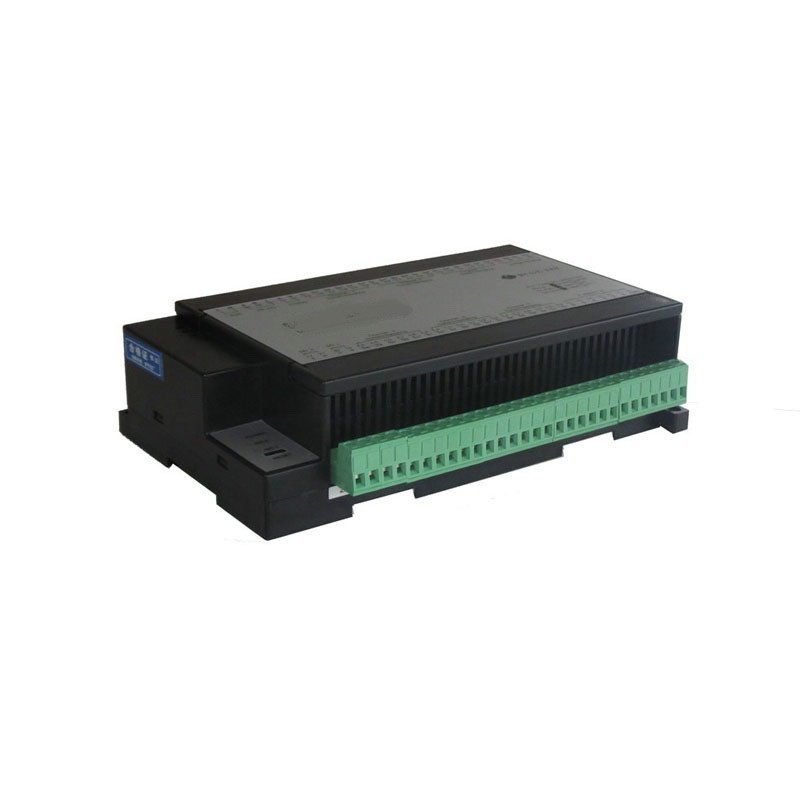

EnergoM-1000 - Многоканальный измеритель параметров электроэнергии

Артикул: EnergoM-1000

Данная модель снята с производства. Ближайшие аналоги - EnergoM-2603 и EnergoM-2601.

Многоканальный измеритель параметров электроэнергии EnergoM-1000 предназначен для контроля энергопотребления и уменьшения затрат на электроэнергию, а также предотвращения аварийных ситуаций и простоев.

EnergoM-1000 выполняет измерение в режиме реального времени, измеряет потребление энергии и контролирует качество питания по 18 однофазным потребителять или 6 трехфазным. Особенностью данного измерителя можно отметить: это расширенные возможность связи

Особенностью данного измерителя можно отметить: расширенные возможности связи, включая Modbus через RS485, средства ввода-вывода обеспечивают широкий и надежный обмен данными.

Несколько блоков могут быть соединены вместе для измерения неограниченного количества цепей.

EnergoM-1000 применяется для контроля и учета электроэнергии в офисных и жилых зданих, торговых центрах, центрах обработки данных.

Особенности:

Класс точности 0.5;
6 каналов измерения 3P4W / 3P3W или 18 каналов измерения 1P2W;
Вход по току: 1 А или 5 А;
Монтаж на DIN-рейку 35 мм - 8 модулей;
Обеспечение связи RS-485 MODBUS-RTU;
Опционально 6 DI и 2 DO для обнаружения сигнала и дистанционного управления;
Опционально внешний подключаемый ЖК-экран, крепление на панель 72 * 72 мм, 8...26 В AC/DC, RS485.

Распечатать

EnergoM 13xx - трехфазное измерение, максимальное подключение 6-канальной трехфазной цепи.

EnergoM 11xx - однофазное измерение, максимальное подключение 18-канальной однофазной цепи.

Трехфазный измеритель параметров EnergoM 13xx
Функция		Параметр	EnergoM 1310	EnergoM 1320	EnergoM 1330
В режиме реального времени	Напряжение	Va, Vb, Vc / Vab, Vbc, Vca	●	●	●
	Ток	на канал / на фазу	●	●	●
	Мощность	на канал / на фазу	●	●	●
	Реактивная мощность	на канал / на фазу	●	●	●
	Полная мощность	на канал / на фазу	●	●	●
	Коэффициент мощности	на канал / на фазу	●	●	●
	Частота	на канал	●	●	●
Энергия	Активная энергия +	на канал	●	●	●
	Реактивная энергия +	на канал	●	●	●
	Активная энергия -	на канал	●	●	●
	Реактивная энергия -	на канал	●	●	●
	TOU	4 тарифа, 12 сегментов	○	●	●
Качество электроэнергии	THD	THD		●	●
	Индивидуальная гармоника	2-й-31-й		●	●
	Текущий коэффициент K	KF		●	●
	Коэффициент гребня	CF		●	●
	Дисбаланс напряжения	U_unbl		●	●
	Текущий дисбаланс	I_unbl		●	●
	Коэффициент напряжения телефонной связи	THFF		●	●
Регистрация максимальных значениях	Потребляемая мощность	Demand_P			●
	Потребляемая мощность макс.	Demad_P_max			●
	Потребляемая реактивная мощность	Demad_Q			●
	Потребляемая реактивная мощность макс.	Demand_Q_max			●
	Полная потребляемая мощность	Demand_S			●
	Полная потребляемая мощность макс.	Demad_S_max			●
Сигнализация	Сигнал тревоги о превышении/понижении предела			●	●
I/O	6 DI и 2 DO			●	●
Дисплей	Внешний ЖК-дисплей	Соединение RS485		○	●
Связь	RS485	Modbus-RTU	●	●	●

● - Стандарт

○ - Опционально

Однофазный измеритель параметров EnergoM 11xx
Функция		Параметр	EnergoM 1110	EnergoM 1120
В режиме реального времени	Напряжение	на канал	●	●
	Ток	на канал	●	●
	Мощность	на канал	●	●
	Реактивная мощность	на канал	●	●
	Полная мощность	на канал	●	●
	Коэффициент мощности	на канал	●	●
	Частота	на канал	●	●
Энергия	Активная энергия +	на канал	●	●
	Реактивная энергия +	на канал	●	●
	Активная энергия -	на канал	●	●
	Реактивная энергия -	на канал	●	●
	TOU	4 тарифа, 12 сегментов		●
Тревога	Сигнал тревоги о превышении/понижении предела			●
I/O	6 DI и 2 DO			●
Дисплей	Внешний ЖК-дисплей	Соединение RS485		○
Связь	RS485	Modbus-RTU	●	●

● - Стандарт

○ - Опционально

Технические характеристики многоканального счетчика электроэнергии - EnergoM 1000
Измерение тока на входах	EnergoM 1300	EnergoM 1100
Измерение тока на входах (TRMS)
Вход по току для внешних трансформаторов тока	1 А или 5 А
Диапазон измерений	0 ... 11000 А
Входное потребление	< 0,1 ВА
Измерение напряжения (TRMS)
Прямое измерение	18 ... 400 В переменного тока L-L, для трехфазной сети, контроль 6 трехфазных потребителя	18 ... 220 В переменного тока L-N, для однофазной сети, контроль 18 однофазных потребителя
Выход от трансформатора напряжения	100 В переменного тока / 400 В переменного тока	220 В переменного тока
Частота	45 ... 65 Гц
Входное потребление	<0,1 ВА
Вспомогательный источник питания
Напряжение переменного тока	Постоянный/переменный ток 85~265 ± 10 %, 50 / 60 Гц
Потребление	< 10 ВА
Значение измерения
Основной электрический параметр	Напряжение (U), ток (I) с точностью 0,2% Мощность (P, Q, S) при точности 0,5% Коэффициент мощности (H), частота (Гц) с точностью 0,1%
Активная энергия (в соответствии с IEC 62053-22)	Потребляемый (Ep+), генерируемый (Ep-) с точностью 0,5%
Реактивная энергия (в соответствии с IEC 62053-23)	Потребляемый (Eq+), генерируемый (Eq-) с точностью 2,0%
Выходы (сигналы тревоги / управление)
Количество реле	2 DO и 6 DI
Тип	230 В переменного тока 5 А
Связь
Связь	RS485
Протокол	Modbus RTU
Скорость MODBUS	4800/9600 бод

Таблица выбора характеристик

EnergoM-2603

EnergoM-2601

EnergoM-403

EnergoM-401

EnergoM-1000

EnergoM-400

Измерительные функции

Напряжение (P-P, P-N)

●

Ток (P-N)

●

Частота

●

Общий коэффициент мощности

●

Активная мощность

●

Реактивная мощность

●

Полная мощность

●

Потребляемая активная энергия

●

Генерируемая активная энергия

●

Потребляемая реактивная энергия

●

Генерируемая реактивная энергия

●

Гармоническое искажение напряжения (THD)

○

●

Гармоническое искажение тока (THD)

○

●

Индивидуальная гармоника(1)

○

●

Время использования (TOU)

○

Дисбаланс тока/напряжения

○

Максимальный спрос

○

Отклонение напряжения

○

Последовательность записи событий (SOE)

○

Доступ к измерительному сигналу

1 A и 5 A

●

○

●

100 мА

○

●

333 мВ

○

L-L 480В, трехфазный

●

L-N 300 В, однофазный

●

○

4 измерительных канала (3P)

●

6 измерительных каналов (3P)

●

12 измерительных каналов (1P2W)

●

○

18 измерительных каналов (1P2W)

●

○

Интерфейс

Внешний дисплей 72*72

●

Встроенный 1,6-дюймовый LCD-дисплей

●

Связь и выходы I/O

RS-485

●

Ethernet 10/100 MB

○

Modbus RTU

●

Profubus

○

6*Цифровые входы

○

2*Цифровые выходы

○

●

○

● - функция включена ○ - опционально - - без этой функции

(1) EnergoM-2603/2601 обнаруживает 2~31-й, EnergoM-403/401 обнаруживает 2~15-й.

EnergoM-1000_datasheet_EN.pdf 641.6 КB
EnergoM_1000_manual_EN.pdf 3421.3 КB
