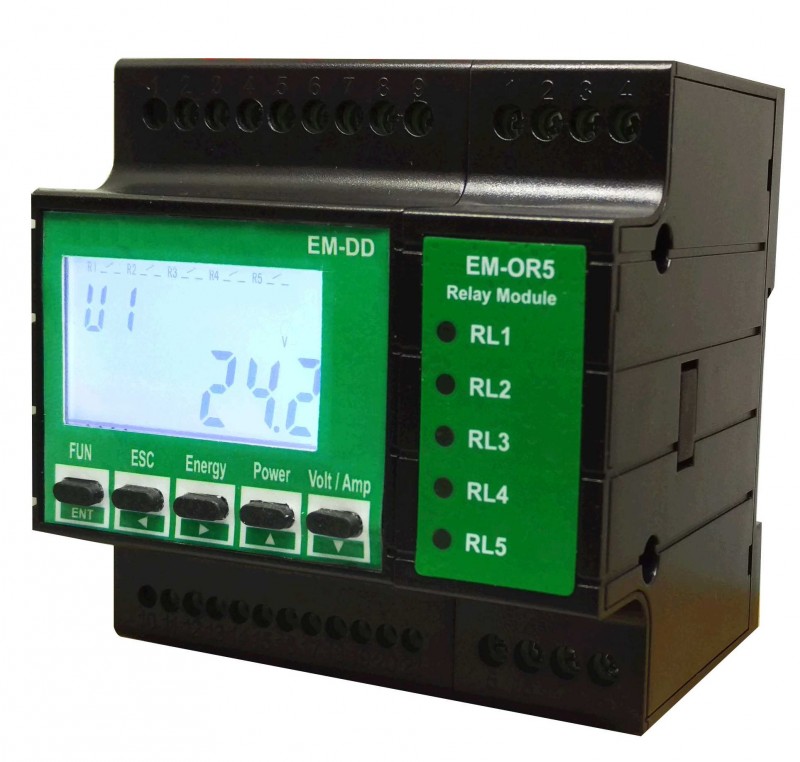

EM-DD - Многоканальный измеритель постоянного тока
EM-DD Многоканальная система измерения параметров постоянного тока и электрический счетчик постоянного тока это выгодное решение для нужд управления энергопотреблением, сигнализации и дистанционным управлением объекта.
EM-DD Многоканальная система учета параметров постоянного тока обеспечит высокую точность измерения, отображение измерений на дисплее и дистанционную связь для 5 точек учета постоянного тока.
Учет электроэнергии с помощью многоканальной системы EM-DD позволяет эффективно контролировать энергопотребление постоянного тока.
EM-DD предназначена для получения данных в режиме реального времени об основных параметрах электроэнергии: напряжение, ток, активной мощности, электроэнергии для 5 точек учета постоянного тока.
Многоканальная система учета параметров постоянного тока EM-DD оснащена памятью, что позволяет записывать измеренные данные, а также избежать потери данных.
Компактный дизайн многоканального измерителя параметров EM-DD и наличие DIN-рейки позволяют установить прибор практически на любую панель, корпус или внутренний шкаф.
Основными функциями многоканального измерителя параметров постоянного EM-DD явлются:
- Измерение основных параметров - напряжения, тока, активной мощности, энергии (Вт-ч) системы питания постоянного тока.
- Двухстрочный дисплей с 6 знаками способный одновременно показывать параметр и его значение.
- 5 выходных реле с задержкой пуска, гистерезисом, включением и выключением.
- RS485 в качестве стндартного интерфейса для удаленного управления релейными выходами.
- Стандартное крепление на DIN-рейку.
- Встроенная флэш-память 1МБ для регистрации данных.
- Подключение по току через датчик Холла с выходом 0~±4Vdc
Основные характеристики элементов многоканальной системы учета параметров постоянного тока EM-DD:
| Общие технические характеристики Многоканальная система учета параметров постоянного тока EM-DD | |||||||||
| Входное напряжение | 10-100 V DC | ||||||||
| Входной ток | 1∼9999 А. Сигнал по току от Датчика Холла 0~±4Vdc | ||||||||
| Источник питания | ADH: 85∼264 V AC, 100∼300 V DC. ADL: 20∼56 V DC | ||||||||
| Память | 1 МВ | ||||||||
| Адресса | 1-247 | ||||||||
| Связь | RS485 протокол Modbus RTU | ||||||||
| Технические характеристики Многоканальная система учета параметров постоянного тока EM-DD | ||||||||||
| Параметры | Точность | Дисплей | ||||||||
| Напряжение | 0.2% | 0∼9999 | ||||||||
| Ток | 0.2% | 0∼9999 | ||||||||
| Активная мощность | 0.3% | -32768∼32767 | ||||||||
| Активная энергия | 0.5% | 0∼999 999 | ||||||||
| Технические характеристики Многоканальная система учета параметров постоянного тока EM-DD | |||||||||
| Материал корпуса | пластик огнеупорный | ||||||||
| Установка | DIN-рейка | ||||||||
| вес | 185 г. | ||||||||
| ВхШхГ | 81х54х65.5 | ||||||||
- EM-DD-DataSheet-EN.pdf 477.7 КB
