TMTG-3R - Регистратор напряжения и тока, измерительный преобразователь

Артикул: TMTG-3R

TMTG-3R - многофункциональный регистратор напряжения и тока, измерительный преобразователь параметров электросети применяется для измерения, регистрации и передачи результатов измерения в форме аналоговых и цифровых сигналов  (RS485, Modbus RTU).  Измерения производятся в трёхфазных трёхпроводных и четырёхпроводных системах.

TMTG-3R позволяет регистрировать события (на интервале пол периода - 10мс) в сети напряжения: провалы, всплески, перенапряжение, т.е. выход действующего значения измеряемого напряжения за заданные пределы. Вместе с меткой времени каждое событие характеризуется: номером фазы, типом события, временем нахождения вне диапазона, значением напряжения.

Настроить конфигурацию TMTG-3R, считать и отобразить результаты измерений можно с помощью поставляемой в комплекте бесплатной программой VERA.





Прибор TMTG-3R имеет свидетельство об утверждении типа средств измерений (№ 43323-09 в Госреестре средств измерений).



Событием в сети напряжения является выход действующего значения измеряемого напряжения за пределы 0,9U…1,1U (U - номинальное значение). В следующей таблице приведен список событий с уровнями напряжения, регистрируемый в архив:



Классификация событий напряжения
Диапазон, % Значение напряжения при U = 230,94 В Тип события

 120...

 277,13 Перенапряжение
115...120 265,58...277,13
110...115 254,03...265,58
70...90 161,66...207,85 Спад напряжения
40...70 92,376...161,66
20...40 46,188...92,376
10...20 23,094...46,188
0...10 0...23,094 Провал напряжения



TMTG-3R позволяет измерять и регистрировать во внутренней энергонезависимой памяти (2 МБ) следующие величины параметров электрической сети:



  • среднеквадратичные значения (True RMS) фазных и линейных напряжений и токов
  • симметричные составляющие фазных напряжений и токов
  • коэффициенты нелинейных искажений по напряжению и току
  • среднеквадратичное значение в нулевом проводе
  • коэффициент формы (кресс фактор)
  • частота переменного тока
  • активная мощность в каждой фазе и общая
  • реактивная мощность в каждой фазе и общая
  • полная мощность в каждой фазе и общая
  • коэффициент мощности в каждой фазе и общий
  • потребленная и генерируемая активная и реактивная энергии


Регистратор тока и напряжения TMTG-3R способен проводить осциллографирование фазных токов и напряжений по 6 каналам для визуальной оценки искажений формы волны. Запись сигнала происходит при выполнении условий срабатываний: по команде, по логическому импульсу, по исполнению условия в зависимости от заданного порогового значения.


Погрешности измерения напряжения и тока - 0,1%

Погрешность измерения активной, реактивной и полной мощности - 0,2%

Сетевое общение с прибором осуществляется по RS-485 с использованием протокола Modbus RTU. При помощи конвертера RSE, производства VERTESZ Elektronika, осуществляется преобразование формата Modbus RTU в формат Modbus TCP с интеграцией с помощью Ethernet в системы АСКУЭ, АСУТП.


Особенности ТМТG-3R:

  • расчет параметров производится специальным процессором. Заложенный математический алгоритм позволяет точно рассчитывать все параметры, независимо от формы входных сигналов при коэффициенте нелинейных искажений измеряемого сигнала свыше 20% (THD). Что обеспечивает корректное измерение в цепях с частотными и тиристорными регуляторами.
  • высокое быстродействие преобразования RMS: 40 мс или два периода сети.
  • двухдиапазонное исполнение: 1А+5А.
  • высокая перегрузочная способность: до 4хUn и 10хIn.
  • ведение и хранение осциллограмм измеряемых сигналов по 6 каналам (синхронизация, триггер).
  • высокоточная синхронизация измерений с метками астрономического времени.

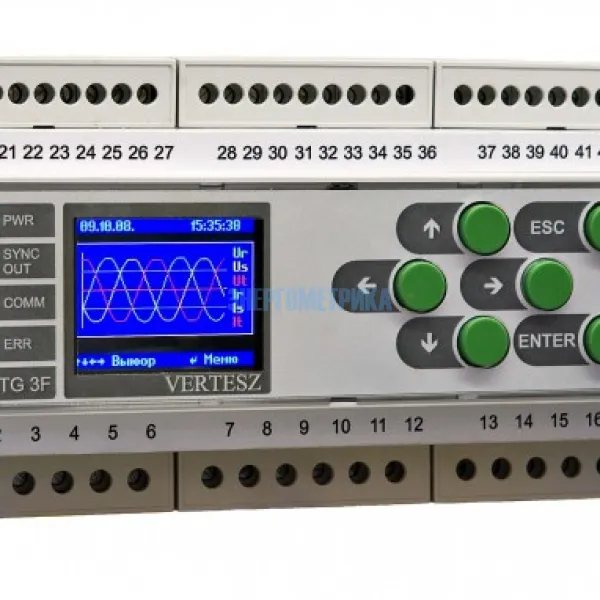

  • наличие функций «интеллектуального счетчика», исполнение с графическим жидкокристаллическим дисплеем (опция). С помощью цветного LCD дисплея можно наблюдать форму сигнала по напряжению и току за 8 периодов (512 значений длительностью 160 мс) Запись производится в RAM, поэтому при выключении прибора записи теряются.
  • 3 программируемых аналоговых выхода для вывода любых измеряемых значений в виде унифицированных сигналов 0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА.
  • 3 программируемых дискретных выхода (полярность мощности и результатов измерения потребляемой энергии или потребление активной и реактивной мощности в виде последовательности импульсов и пр.).
  • 3 программируемых дискретных входа (синхроимпульс измерений, ограничение мощности, сумматор импульсов и пр.).
  • наличие двух программируемых компараторов с гистерезисом (дополнительно), которые могут быть привязаны к любому измеряемому параметру. Компараторы (выходной транзистор с ОК) могут работать по порогу срабатывания. В этом случае состояние выхода меняется при пересечении заданного уровня, относящегося к любому измеряемому или вычисленному сигналу. Если компаратор не привязан ни к одной из величин, то управление его выходом (установка 0 или 1 на выходе) возможно через RS-485 подачей определенной команды.
  • электронный ярлык согласно МЭК 1451: записаны все данные устройства и настройки (заводской номер, адрес, установленные уровни входных/выходных сигналов, величин гистерезиса).



Прибор содержит 2 Мбайта памяти FLASH, в которой находится архив, содержащий массивы измеренных величин и массивы событий напряжения. Запись в архив происходит по синхроимпульсу. Массив измеренных данных может содержать следующие значения (дополнительно):



Cодержание массива измерений

Опция

Дополнительно измеряемые величины

Текущие значения

фазное напряжение

U1, U2, U3

линейное напряжение

 U12, U23, U13

симметричные составляющие фазного напряжения

U1, U2, U0

коэффициент искажения напряжения

 THDU1, THDU2, THDU3

фазный ток

I1, I2, I3

ток нейтрали (рассчитанный)

 IN

симметричные составляющие тока

I1, I2, I0

коэффициент искажения тока

THDI1, THDI2, THDI3

кресс-фактор тока

CF1, CF2, CF3

активная мощность

P1, P2, P3, ΣP

реактивная мощность

Q1, Q2, Q3, ΣQ

полная мощность

S1, S2, S3, ΣS

коэффициент мощности

PF1, PF2, PF3, PFΣ

частота

f

минимальное, максимальное значения (опция)

Если эта опция не выбрана, тогда устройство регистрирует среднее значение выбранной величины между двумя синхроимпульсами. При выборе этой опции кроме среднего значения устройство регистрирует минимальное и максимальное значения.

Потребленная энергия

временное значение потребленной энергии

Значение интегрированной энергии EP+, EP-, EQ+, EQ- между двумя синхроимпульсами.

суммарные значения энергии

Актуальное значение счетчиков суммарной энергии в момент записи.

Показание счетчиков

показания счетчиков

CNTR0, CNTR1, CNTR2



Регистратор TMTG-3R также называют: трехфазный измерительный преобразователь параметров электроэнергии и параметров сетей, прибор измерения качества электрической энергии , регистратор событий электросети и помех, интеллектуальный счетчик электрической энергии. Качество электроэнергии является необходимым условием безопасного применения электрооборудования.



Матрица функций

Функции

Измеритель мощности
TMTG-1F,
TMTG-3F
Счетчик энергии
TMTG-1E, TMTG-3E
Ограничитель нагрузки
TMTG-3M
Анализатор
TMTG-3R
Измерения

Ток, напряжение (действительные значения - True RMS)

Симметричные составляющие тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Линейное напряжение • (только для TMTG-3F) • (только для TMTG-3E)
Среднеквадратичное значение в нулевом проводе - IN (рассчитанное) • (только для TMTG-3F) • (только для TMTG-3E)
Частота • (только для TMTG-3F) • (только для TMTG-3E)
Форма сигнала тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Мощность, коэффициент мощности
Энергия
THD по току и напряжению
Гармонические составляющие тока и напряжения
Коэффициент формы тока
Программируемые
аналоговые выходы (3 шт)

0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА •
Регистрирование

Массивы измерения


События в сети   • (только для TMTG-3E)
Цифровые входы

Опрос цифровых входов


Сумматор импульсов
Цифровые выходы

Пороговые значения

 •
Импульсы энергии
Ограничитель мощности
Прочие функции

Часы реального времени





Интеллектуальные многофункциональные преобразователи (I, Uf, P, Q, Ep, Eq) (1- и 3-х фазные с несимметричной нагрузкой)

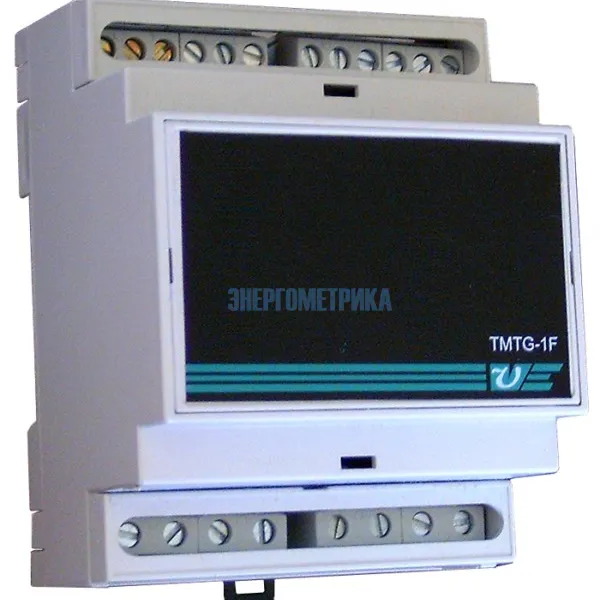

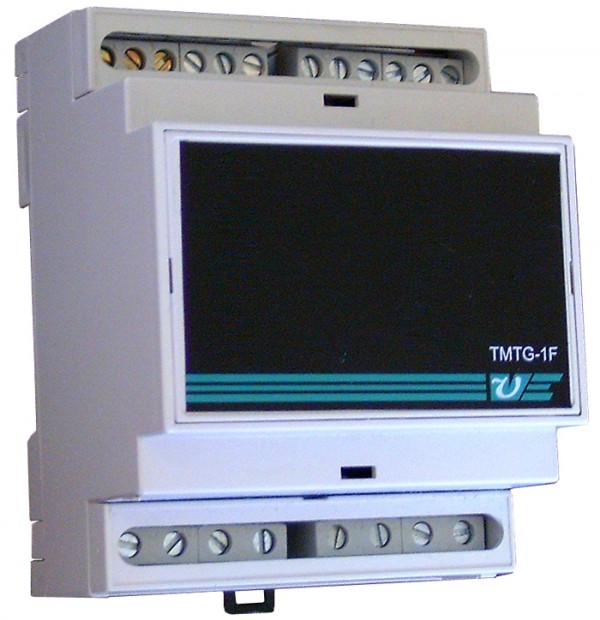

TMTG-1F однофазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC

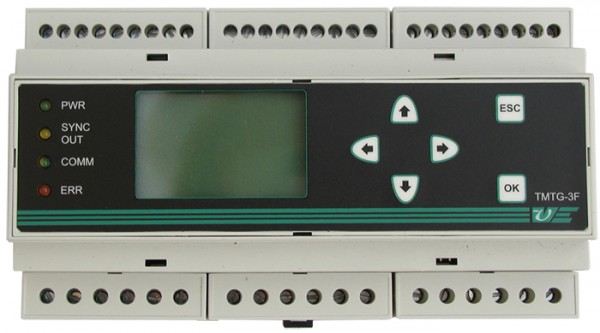

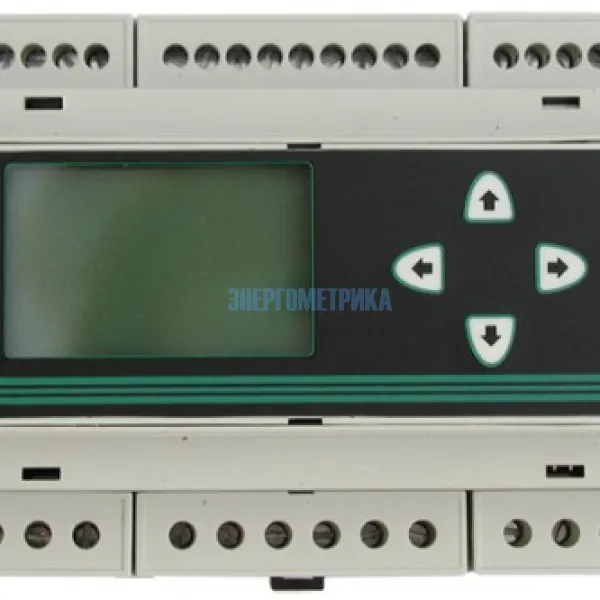

TMTG-3F трехфазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей



Интеллектуальные измерители энергии

TMTG-1E однофазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU),и импульсными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC
TMTG-3E трехфазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU), с дискретными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей
TMTG-3M трехфазный ограничитель мощности с 3 ступенями выкулючения нагрузки
TMTG-3R 3-фазный с регистрацией параметров качества сети и гармонических составляющих сигналов тока и напряжения с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами и русскоязычным цветным LCD дисплеем



Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
