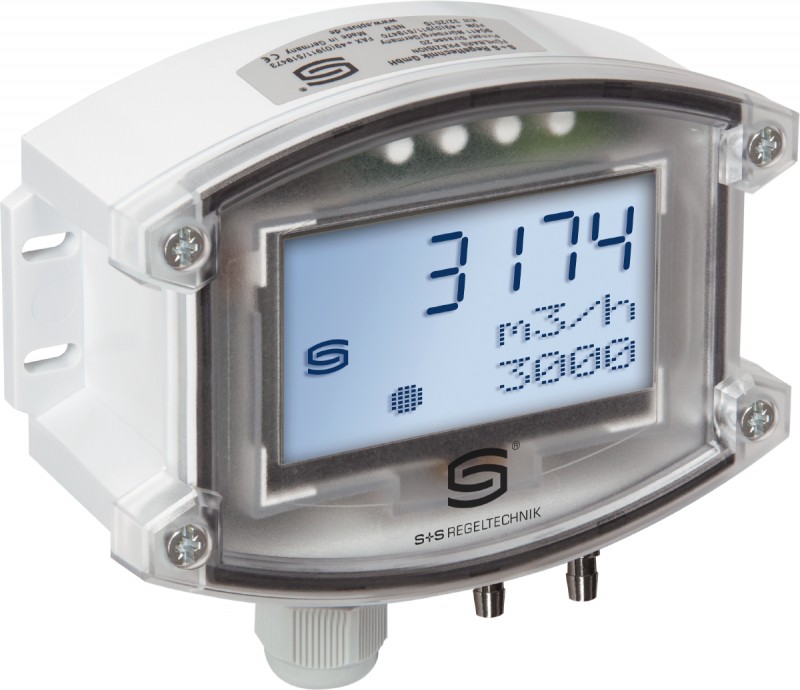

PREMASREG 716x - Преобразователь давления и объёмного расхода воздуха

Арт.: PREMASREG 716x

Преобразователь давления и объёмного расхода воздуха PREMASREG 716x служит для измерения объемного расхода, разности давлений и уровня жидкости, а также для контроля работы фильтров на основании измерения давления в чистом воздухе.

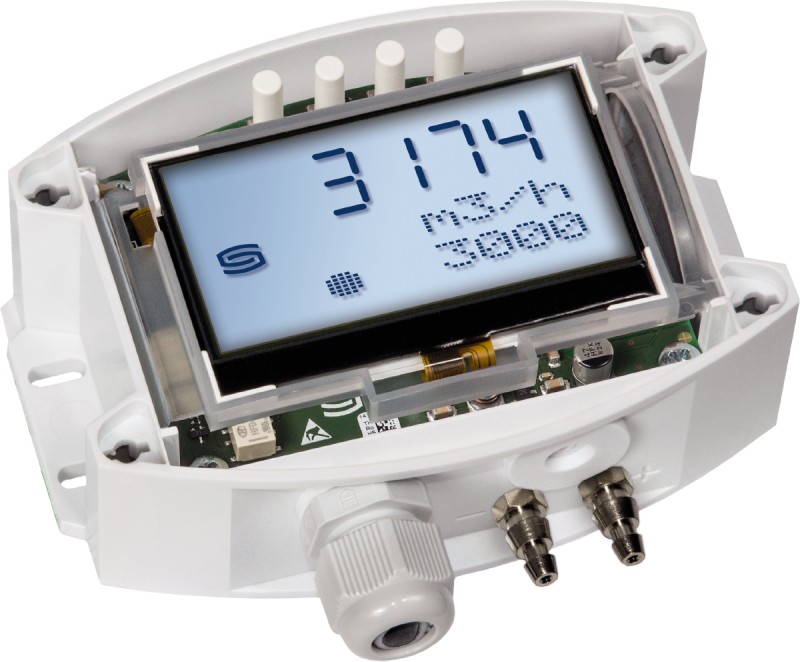

Данные приборы оснащены релейным выходом, аналоговым выходом и дисплеем с подсветкой для настройки порога переключения и индикации фактического давления. Пьезорезистивный чувствительный элемент гарантирует высокую достоверность и точность.

Они применяются в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в производстве фильтров, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями.

Измеряемой средой является воздух (без конденсата) или газообразные, негорючие вещества. Он оснащен кнопкой ручной коррекции нуля, а также потенциометром для коррекции верхнего предельного значения. Обслуживающий персонал может выполнить точную настройку в любое время.

Ввод параметров осуществляется с помощью меню и трех клавиш посредством дисплея. Прибор поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).

Доступные конфигурации

Модель			Артикул
PREMASREG 7161-UW LCD			1302-7161-4161-200
PREMASREG 7165-UW LCD			1302-7161-4171-200
PREMASREG 7161-UW Q LCD			2004-6132-4100-021
PREMASREG 7165-UW Q LCD			2004-6132-4100-031

Техническая документация

Параметры

Технические характеристики преобразователя давления PREMASREG® 716x
Напряжение питания	24 В перем./пост. тока (±10 %) и 15…36 В пост. тока
Потребляемая мощность	< 1,5 В·А / 24 В пост. тока, < 2,8 В·А ⁄ 24 В перем. тока
Сопротивление нагрузки	RL > 5 кОм
Выходной сигнал	0–10 В 1 переключающий (24 В), омическая нагрузка 1 А
Функция измерения	объемный расход, разность давлений, контроль работы фильтров, уровень наполнения (настраиваемая)
Диапазон измерения	10...100%, настраивается PREMASREG® 7161-U/W: 0... +1000 Па PREMASREG® 7165-U/W: 0... +5000 Па
Температура среды	–20...+50 °C
Подвод давления	через металлические соединительные патрубки для напорного шланга Ø 6 мм (опционально по запросу через соединительные патрубки из ПВХ Ø 6 мм)
Тип давления	дифференциальное
Погрешность	(5000 Па): ± 25 Па в сравнении с калиброванным эталонным прибором
Избыточное ⁄ недостаточное давление	макс. ±10 000 Па
Среда	хранение: −35...+85 °C, эксплуатация: 0...+50 °C
Фильтрация сигналов	переключаемая, 1 с ⁄ 10 с и подавление минимальных значений < 1%
Гистерезис сигнала	±1 % верхнего предельного значения (давление), 10 Па ⁄ 50 Па
Эл. подключение	по трехпроводной схеме 0,14–1,5 мм², через вставную клемму с винтовым зажимом
Корпус	пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
Присоединение кабеля	кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (вилка, 5-контактный, A-код) в соответствии с DIN EN 61076-2-101 (опция по запросу)
Размеры	126 x 90 x 50 мм (Tyr 2)
Сумма линейности и гистерезиса	< ±1 % верхнего предельного значения
Температурный дрейф	± 0,1 % ⁄ °C
Относительная влажность воздуха	< 95 %, без конденсата
Класс защиты	III (согласно EN 60 730)
Степень защиты	IP 65 (согласно EN 60 529)
Нормы	соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3
Комплектация	дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина х высота), для индикации объемного расхода, разности давлений, степени загрязнения или уровня наполнения, а также для настройки порога переключения, коэффициента K, границ диапазона измерения и для прочих настроек
Коэффициент K	от 1 до 3000 (настраиваемый)
Единицы	м³⁄с, м³⁄мин, м³⁄ч, л⁄с, л⁄мин, л⁄ч, %, см (настраиваемые)
Максимальное отображаемое значение	999999
