PREMASGARD 111x ⁄ 112x ⁄ 112x-SD - Преобразователь давления воздуха
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.
Калибруемые компактные датчики давления PREMASGARD® 111x ⁄ 112x ⁄ 112x-SD имеют 8 переключаемых измерительных диапазонов, опционально оснащены дисплеем (восемь приборов в одном) и служат для измерения избыточного давления, разрежения или разности давлений воздуха.
Пьезорезистивный чувствительный элемент с температурной компенсацией гарантирует высокую достоверность и точность. Датчики оснащаются кнопкой ручной коррекции нуля и имеют возможность настройки смещения.
Они применяются в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в производстве фильтров, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями.
Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик давления имеет восемь настраиваемых диапазонов измерения, что позволяет свести к минимуму количество типов изделий и площади, потребные для хранения на складе, расширяя при этом область применения.
Данная серия преобразователей давления отличается расположением присоединительных патрубков, степенью защиты и наличием дисплея:
PREMASGARD® 112x-SD-I - патрубки направлены вниз, степень защиты корпуса IP 54 с крышкой на защелках, установка дисплея не предполагается.

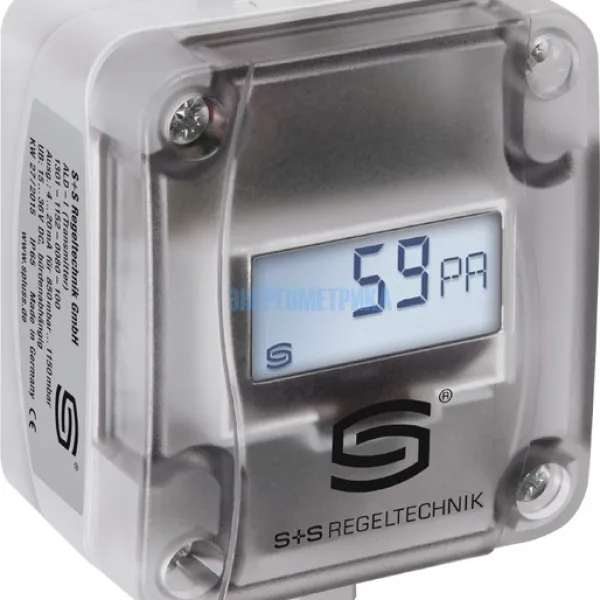

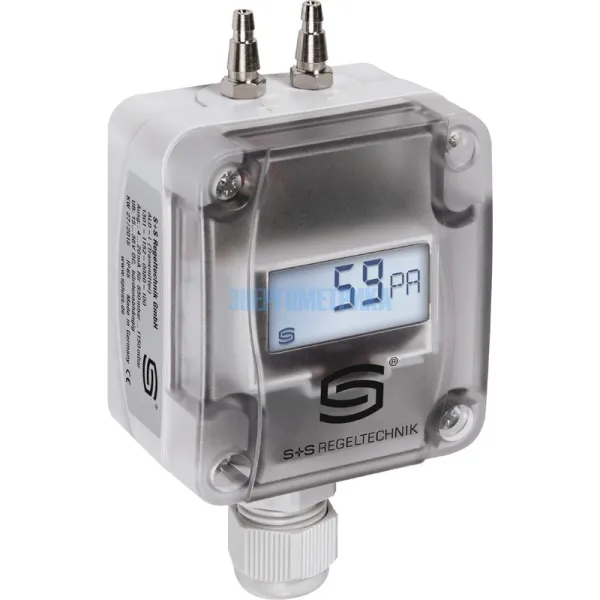

PREMASGARD® 111x - патрубки направлены вверх, степень защиты корпуса IP 67 с крышкой на винтах, доступны модели с ЖК-дисплеем.
PREMASGARD® 112x - патрубки направлены вниз, степень защиты корпуса IP 67 с крышкой на винтах, доступны модели с ЖК-дисплеем.
Датчик разности давлений поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Доступные конфигурации
| Модель | Артикул |
|---|---|
| PREMASGARD-1111-I | 1301-1112-0010-000 |
| PREMASGARD-1111-I-LCD | 1301-1112-2010-000 |
| PREMASGARD-1115-I | 1301-1112-0050-000 |
| PREMASGARD-1115-I-LCD | 1301-1112-2050-000 |
| PREMASGARD-1116-I | 1301-1112-0060-000 |
| PREMASGARD-1116-I-LCD | 1301-1112-2060-000 |
| PREMASGARD-1116-U | 1301-1111-0060-000 |
| PREMASGARD-1116-U-LCD | 1301-1111-2060-000 |
| PREMASGARD-1121-I | 1301-1172-0010-000 |
| PREMASGARD-1121-I-LCD | 1301-1172-2010-000 |
| PREMASGARD-1121-SD-I | 1301-1182-0010-000 |
| PREMASGARD-1121-SD-I-LCD | 1301-1182-2010-000 |
| PREMASGARD-1125-I | 1301-1172-0050-000 |
| PREMASGARD-1125-I-LCD | 1301-1172-2050-000 |
| PREMASGARD-1125-SD-I | 1301-1182-0050-000 |
| PREMASGARD-1125-SD-I-LCD | 1301-1182-2050-000 |
| PREMASGARD-1126-I | 1301-1172-0060-000 |
| PREMASGARD-1126-I-LCD | 1301-1172-2060-000 |
| PREMASGARD-1126-SD-I | 1301-1182-0060-000 |
| PREMASGARD-1126-U | 1301-1171-0060-000 |
| PREMASGARD-1126-U-LCD | 1301-1171-2060-000 |
| PREMASGARD® 111x - Дифференциальный преобразователь давления, с быстрозаворачивающимися винтами (присоединительные патрубки сверху) | ||
| Диапазон давления (настраиваемый) | Тип/WG01 | Выход |
| -1000...+1000 Па | PREMASGARD 1111 | |
| 0...100 Па/ -100...+100 Па | PREMASGARD 1111-I | 4...20 mA |
| 0...300 Па/ -300...+300 Па | PREMASGARD 1111-I-LCD | 4...20 mA |
| 0...500 Па/ -500...+500 Па | - | 0-10 B |
| 0...1000 Па/ -1000...+1000 Па | ||
| -5000...+5000 Па | PREMASGARD 1115 | |
| 0...1000 Па/-1000...+1000 Па | PREMASGARD 1115-I | 4...20 mA |
| 0...2000 Па/-2000...+2000 Па | PREMASGARD 1115-I LCD | 4...20 mA |
| 0...3000 Па/-3000...+3000 Па | - | 0-10 B |
| 0...5000 Па/-5000...+5000 Па | ||
| -10000...+10000 Па | PREMASGARD 1116 | |
| 0...+4000 Па/−4000...+4000 Па | PREMASGARD 1116-U | 0-10 B |
| 0...+6000 Па/−6000...+6000 Па | PREMASGARD 1116-U LCD | 0-10 B |
| 0...+8000 Па/−8000...+8000 Па | PREMASGARD 1116-I | 4...20 mA |
| 0...+10000 Па/−10000...+10000 Па | PREMASGARD 1116-I LCD | 4...20 mA |
| Переключение между несколькими диапазонами измерения: | диапазоны давления зависят от типа устройства и настраиваются DIP-переключателем. | |
| PREMASGARD® 112x - Дифференциальный преобразователь давления, с быстрозаворачивающимися винтами (присоединительные патрубки снизу) | ||
| Диапазон давления (настраиваемый) | Тип/WG01 | Выход |
| -1000...+1000 Па | PREMASGARD 1121 | |
| 0...100 Па/ -100...+100 Па | PREMASGARD 1121-I | 4...20 mA |
| 0...300 Па/ -300...+300 Па | PREMASGARD 1121-I-LCD | 4...20 mA |
| 0...500 Па/ -500...+500 Па | - | 0-10 B |
| 0...1000 Па/ -1000...+1000 Па | ||
| -5000...+5000 Па | PREMASGARD 1125 | |
| 0...1000 Па/-1000...+1000 Па | PREMASGARD 1125-I | 4...20 mA |
| 0...2000 Па/-2000...+2000 Па | PREMASGARD 1125-I LCD | 4...20 mA |
| 0...3000 Па/-3000...+3000 Па | - | 0-10 B |
| 0...5000 Па/-5000...+5000 Па | ||
| -10000...+10000 Па | PREMASGARD 1126 | |
| 0...+4000 Па/−4000...+4000 Па | PREMASGARD 1126-U | 0-10 B |
| 0...+6000 Па/−6000...+6000 Па | PREMASGARD 1126-U LCD | 0-10 B |
| 0...+8000 Па/−8000...+8000 Па | PREMASGARD 1126-I | 4...20 mA |
| 0...+10000 Па/−10000...+10000 Па | PREMASGARD 1126-I LCD | 4...20 mA |
| Переключение между несколькими диапазонами измерения: | диапазоны давления зависят от типа устройства и настраиваются DIP-переключателем. | |
| PREMASGARD® 112x-SD - Дифференциальный преобразователь давления, с защелкивающейся крышкой (присоединительные патрубки снизу) | ||
| Диапазон давления (настраиваемый) | Тип/WG01 | Выход |
| -1000...+1000 Па | PREMASGARD 1121-SD | |
| 0...100 Па/ -100...+100 Па | PREMASGARD 1121-SD-I | 4...20 mA |
| 0...300 Па/ -300...+300 Па | ||
| 0...500 Па/ -500...+500 Па | ||
| 0...1000 Па/ -1000...+1000 Па | ||
| -5000...+5000 Па | PREMASGARD 1125-SD | |
| 0...1000 Па/-1000...+1000 Па | PREMASGARD 1125-SD-I | 4...20 mA |
| 0...2000 Па/-2000...+2000 Па | ||
| 0...3000 Па/-3000...+3000 Па | ||
| 0...5000 Па/-5000...+5000 Па | ||
| другие типы устройств | см.PREMASGARD 212x-SD (3-проводное подключение) | |
| Переключение между несколькими диапазонами измерения: | диапазоны давления зависят от типа устройства и настраиваются DIP-переключателем. | |
