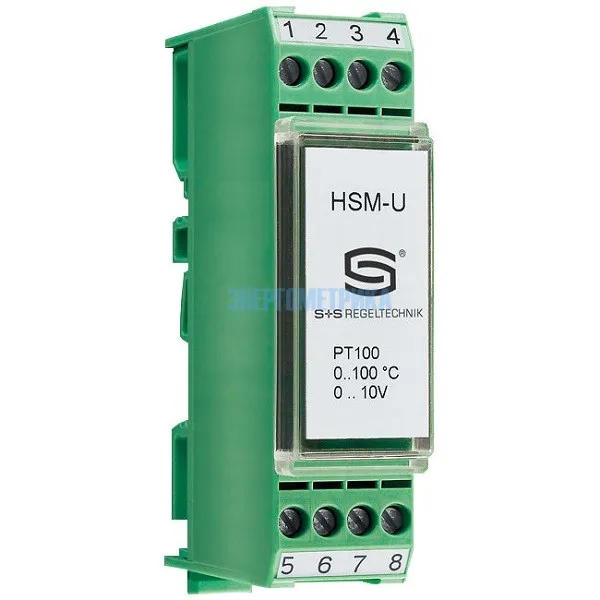

HSM - Преобразователь температуры измерительный для установки на монтажную рейку (DIN), с активным выходом

Арт.: HSM

HSM - Аналоговый измерительный преобразователь температуры для установки на монтажную рейку.

Предназначен для датчиков Pt100 и опционально – для Pt1000 (в соответствии с DIN 60751), Ni1000, термопар в защитной трубке (напр., NiCrNi). Устанавливается в коммутационные шкафы или распределительные устройства. Преобразует зависящий от температуры сигнал сопротивления датчика в нормированный сигнал 0–10 В или 4...20 мА.

Выходной сигнал с высокой степенью точности линейно зависит от температуры. Измерительный преобразователь настраивается на заводе при изготовлении.

Доступные конфигурации

Модель Артикул
THERMASGARD® HSM-U 1101-6111-0009-700
THERMASGARD® HSM-I 1101-6112-0009-700

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики преобразователя температуры HSM
Выход: 0-10 В 4…20 мА
Напряжение питания: 24 В перем. ⁄ пост. тока ±10 % 24 В пост. тока
Потребляемая мощность: <0,2 ВА ⁄ 24 В перем.⁄пост. тока <0,55 ВА ⁄ 24 В пост. тока
Вход: Pt 100 / Pt 1000 Pt 100 / Pt 1000
Измерительный ток: 0,25 мА 0,25 мА
Диапазон: >20 °C >20 °C
Выход из строя датчика: >10 В >20 мА
Короткое замыкание: 0 В < 4 мА
Допустимая остаточная пульсация: < 10 % < 10 %
Время реакции: <0,1 сек <0,1 сек
Рабочая температура: −40...+85 °C −40...+85 °C

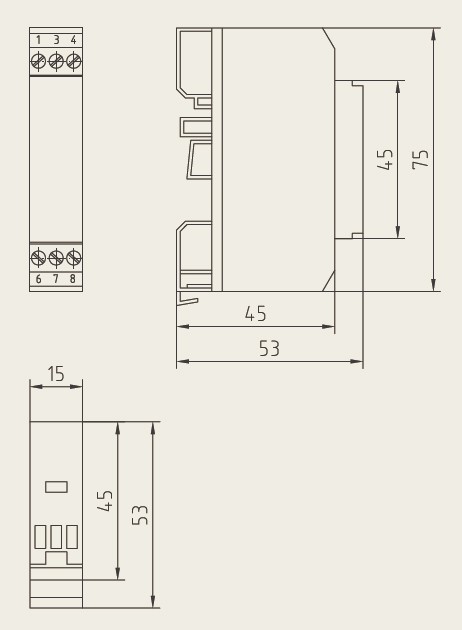

Корпус: 2TE (75 x 25 x 53 мм) поликарбонат, цвет сигнальный зеленый аналогичен RAL 6029
Степень защиты: IP20
