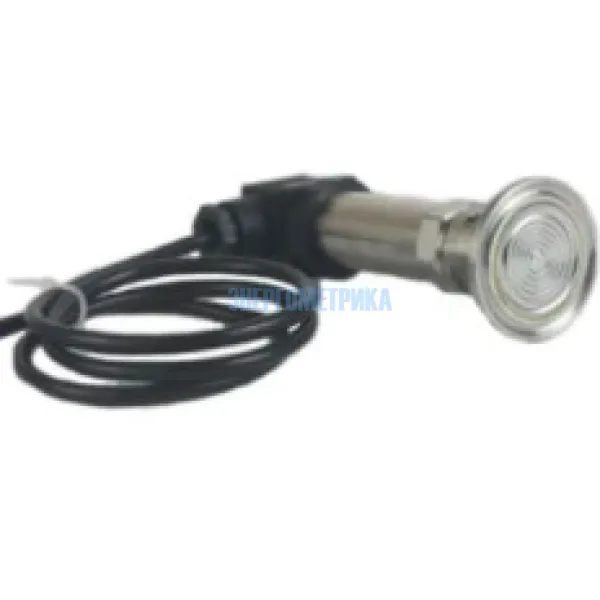

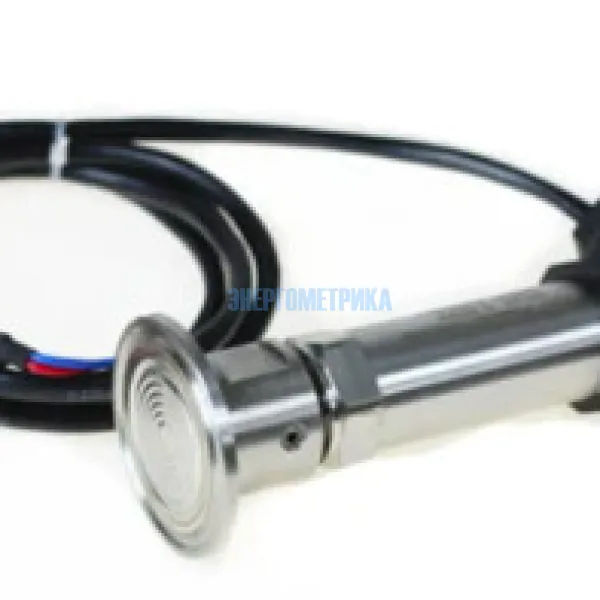

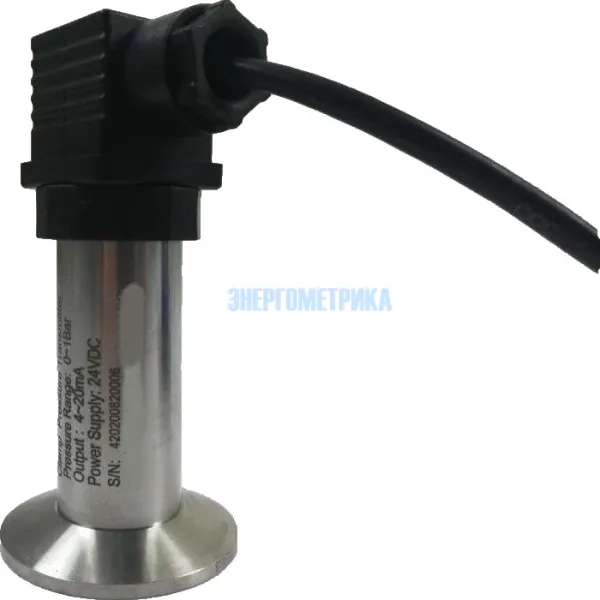

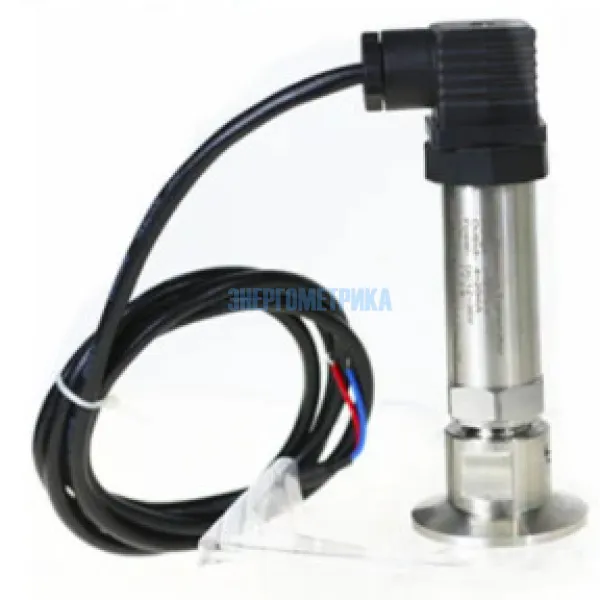

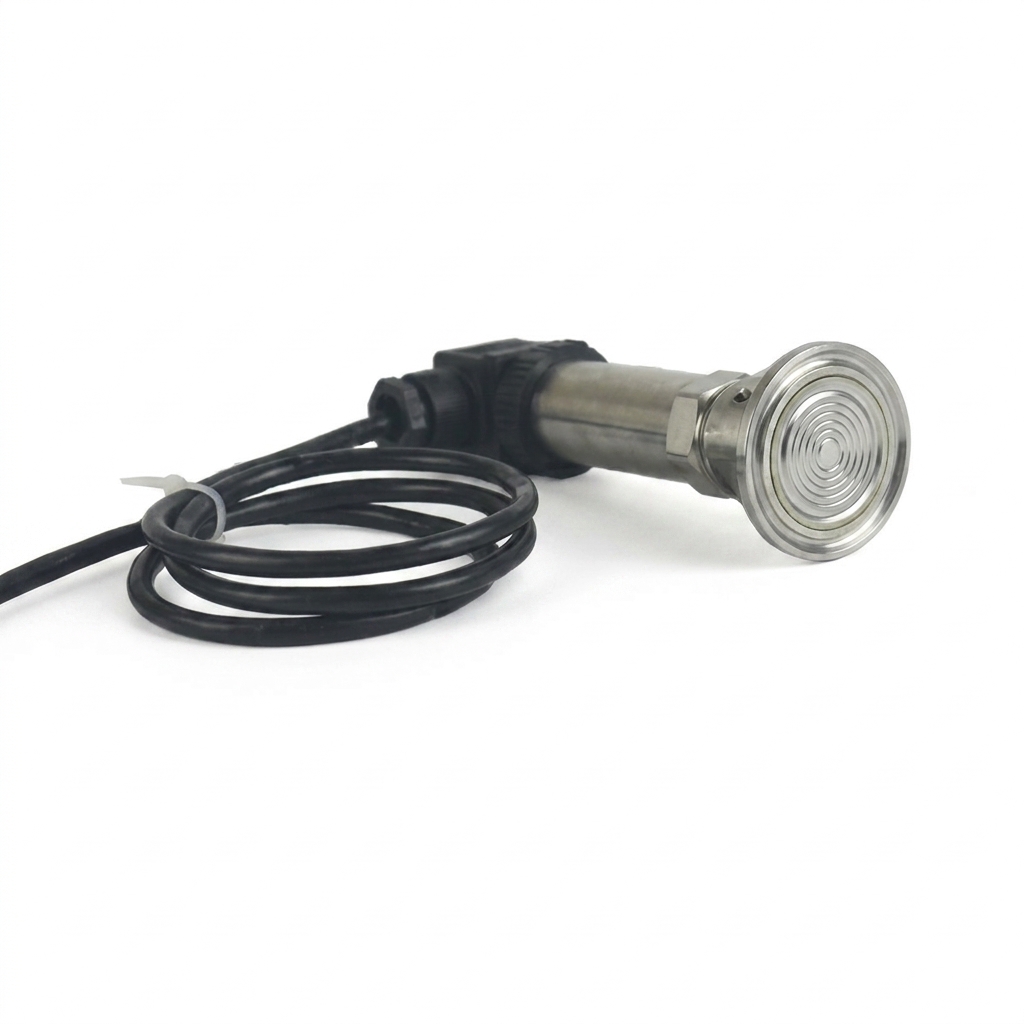

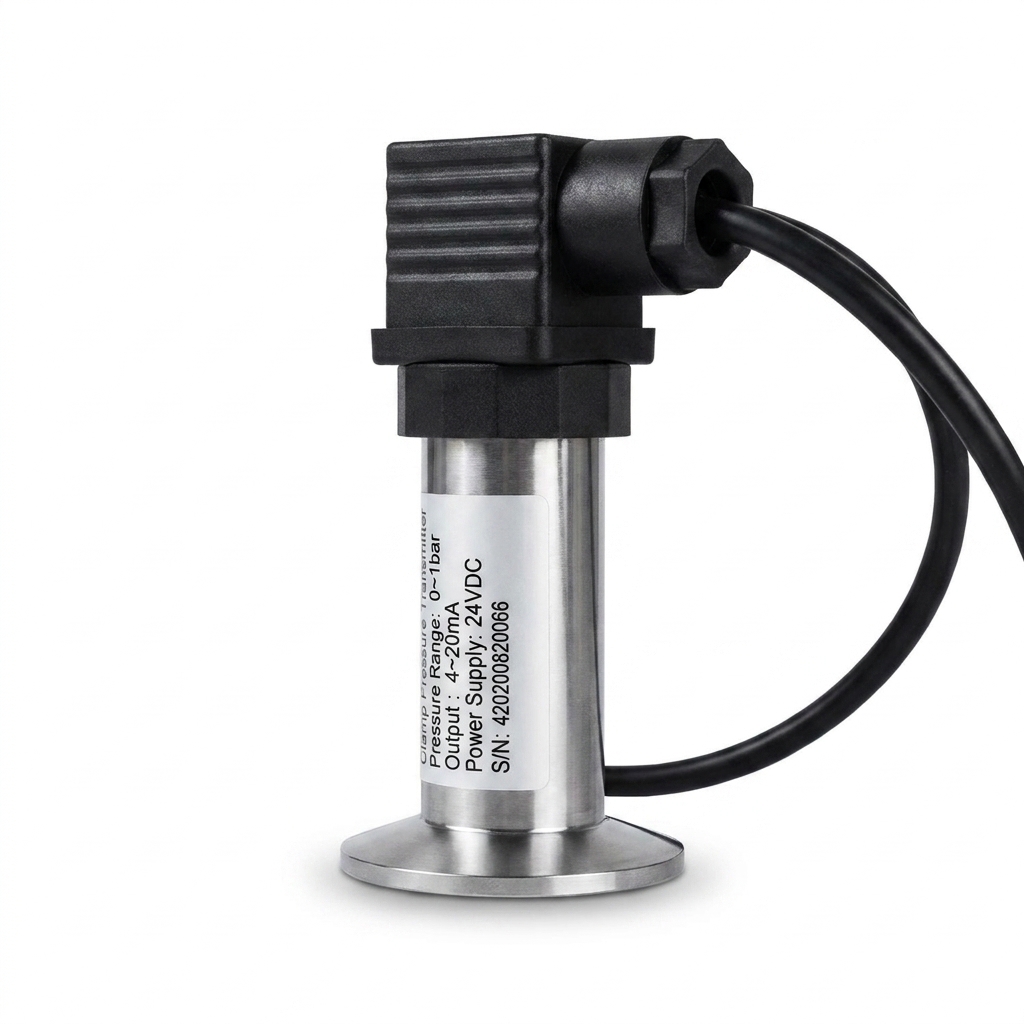

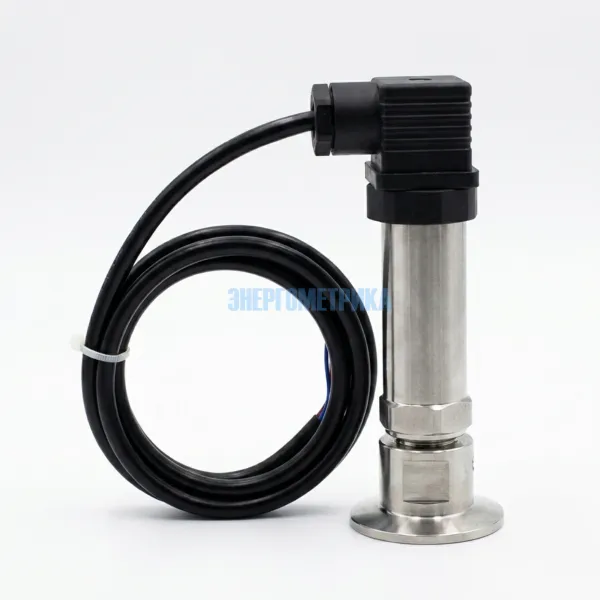

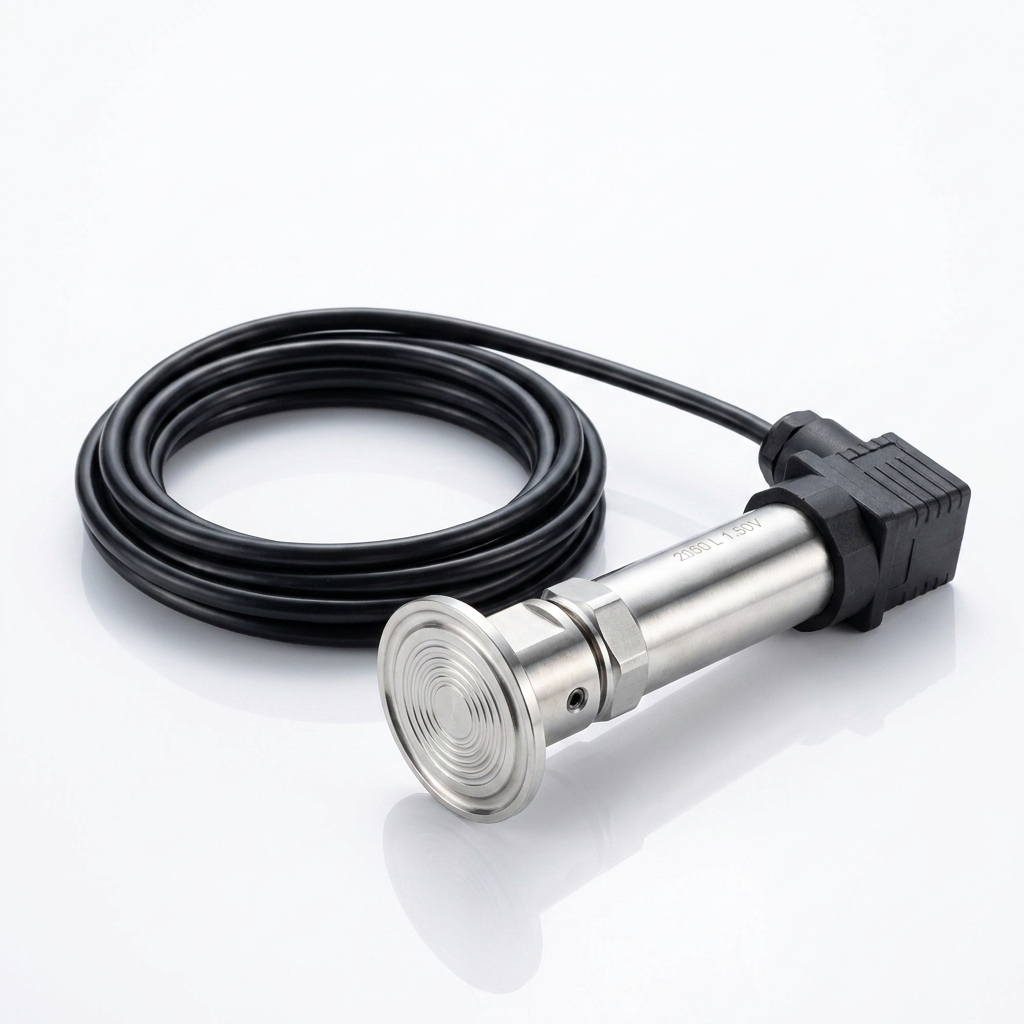

EYD34 - Мембранный датчик давления

Арт.: EYD34

Мембранный датчик давления EYD34 применяется в машиностроении, пищевой промышленности, в медицине.

Особенности:

Измерительный диапазон давления: 0...10 МПа;
Выход: 4...20 мА (2-х проводная схема), 0...10 В, 0...5 В, 1...5 В (3-х проводная схема), RS-485 (Modbus RTU) ;
Питание: 10...30 В постоянного тока;
Резьба: зажим 50,5 мм;
Точность: 0,25%,
Защита от помех, защита от перенапряжения, перегрузки по току, защита от обратной полярности,
Использование изолирующей мембраны 316L и корпуса из нержавеющей стали.

Техническая документация

EYD34_datasheet_en.pdf

Параметры

Технические характеристики датчика давления EYD34
Измерительный диапазон давления	-0,1...10 МПа (под заказ можно выполнить любой диапазон)
Перегрузка	2 раза (10 МПа и менее); 1,5 раза (10 МПа и более)
Точность	± 0.1% FS ,± 0.2% FS , ± 0.5% FS,± 1% FS
Нелинейность	<± 0.2% FS
Гистерезис и повторяемость	≤ ± 0.1% FS
Долгосрочная стабильность	≤ ± 0.1% FS / год
Дрейф нуля	≤ ± 0.02% FS / ℃
Время отклика	≤500 мс (стандарт)
Выход	4...20 мА (2-х проводная схема), RS-485 (под заказ), hart (под заказ)
Напряжение питания	24 В постоянный ток (12...32 В постоянный ток, возможно меньшее количество контактов)
Сопротивление нагрузки	≤ 500 Ом
Выходное сопротивление	≤ 250 Ом
Резьба	зажим 50,5 мм
Материал	материалы из нержавеющей стали 316L
Класс защиты	IP 65
Средняя температура	-30 ~ 80 ℃
Температура окружающей среды	-40 ~ 80 ℃
Температура хранения	-40 ~ 100 ℃
Виброустойчивость	108 среднеквадратичных значений (25 ~ 2000 Гц)
