EYD35 - Преобразователь давления

Артикул: EYD35

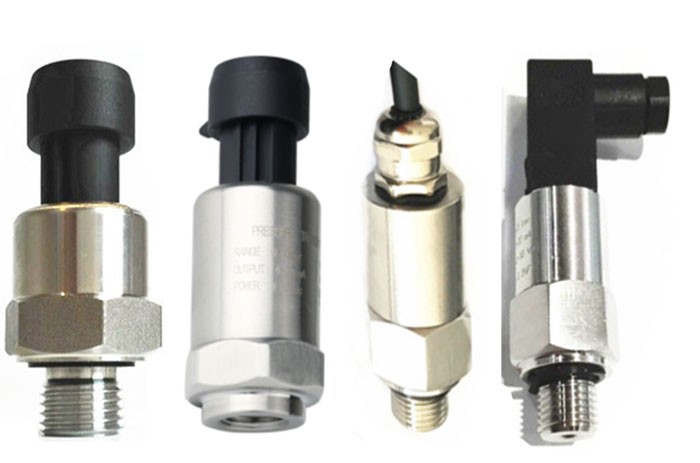

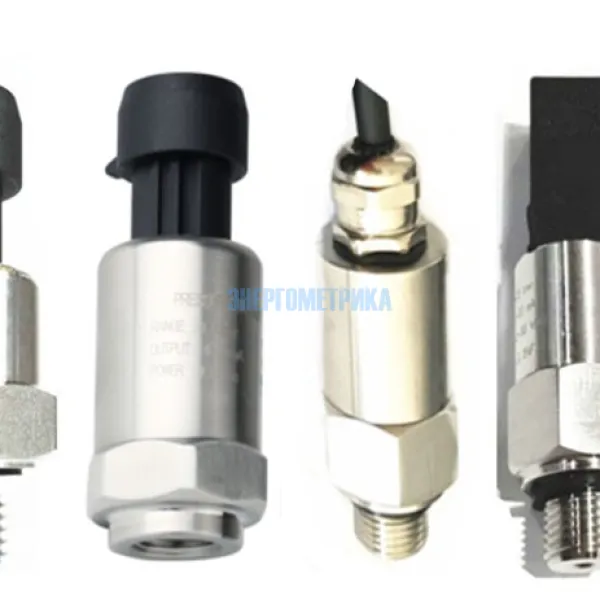

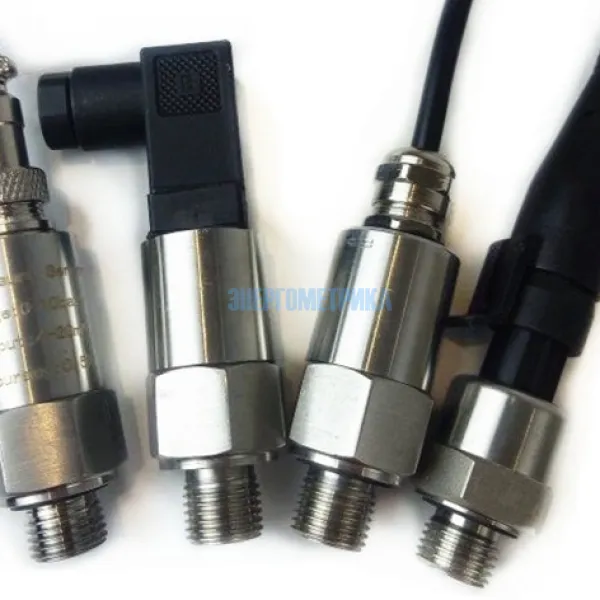

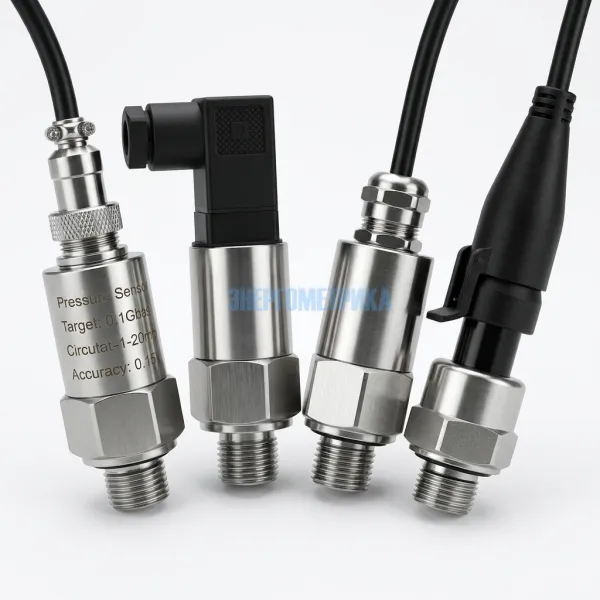

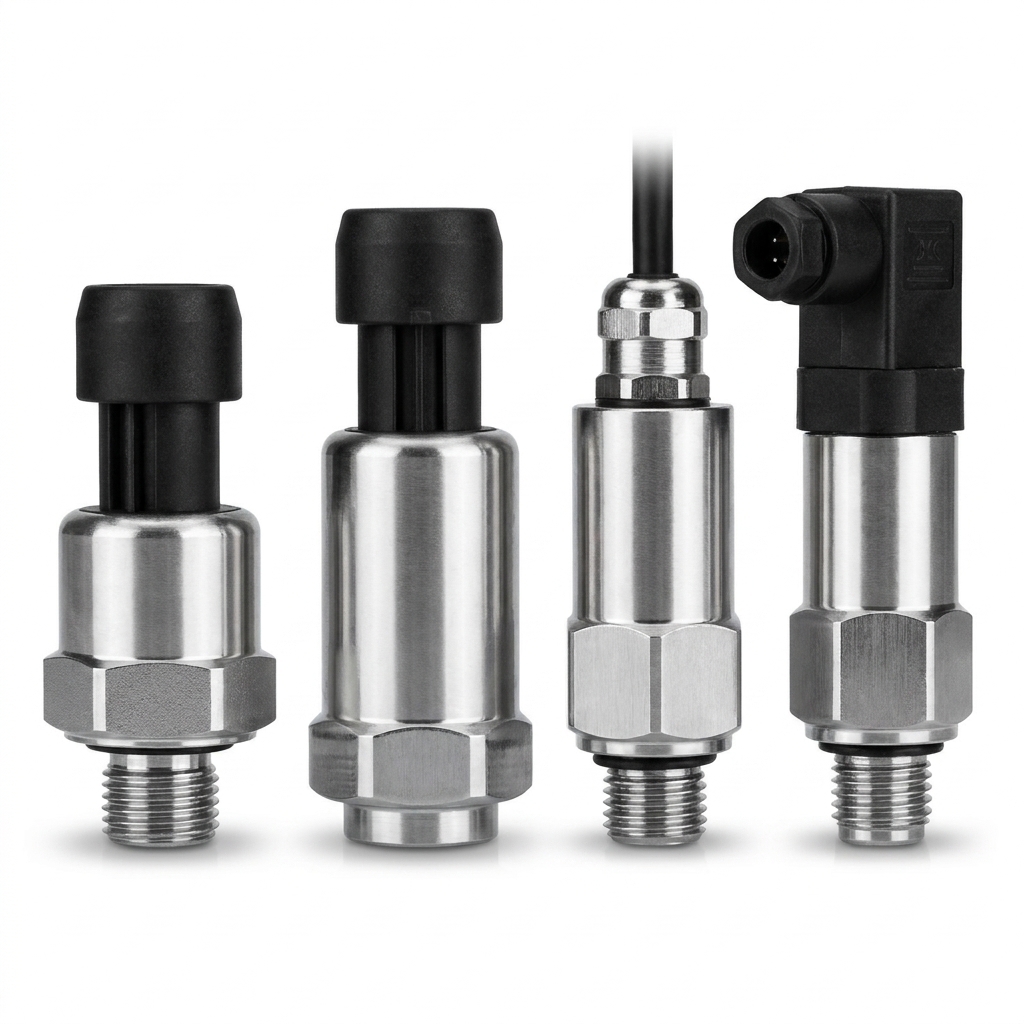

Датчик давления EYD35 имеет компактный корпус и изготовлен из нержавеющей стали, доступен с защитой окружающей среды до IP 65. Полностью герметичная структура датчика имеет хорошую защиту, что позволяет ей адаптироваться к различным условиям работы.

EYD35 имеет индивидуальную температурную компенсацию, обеспечивающую точность и долговременную стабильность даже при воздействии серьезных изменений температуры окружающей среды. Широкий диапазон электрических соединений и вариантов подключения.

Для достижения точности каждый прибор подвергается широкому контролю качества и калибровке.

Применение:

  • Автомобили, компрессоры и холодильные машины,
  • Инжиниринг,
  • Система водоснабжения и водоподготовки,
  • Сельскохозяйственная техника,
  • Гидравлическая и пневматическая система управления,
  • Сталелитейная промышленность, легкая промышленность,
  • Гидравлика и пневматика,
  • Измерение уровня жидкости.

 Особенности:

  • Небольшой размер и простая установка,
  • Прочный корпус из нержавеющей стали,
  • Средний температурный диапазон: -40 ~ 125 ℃,
  • Тонкопленочная сенсорная технология,
  • Диапазон давления от -1 до 60 бар,
  • Высокая устойчивость к скачкам давления и вибрации,
  • Тип выходного сигнала 0.5...4.5В ,1...5В ,0...5В, 0...10В, 4...20 мА.
Технические характеристики EYD35 - Преобразователя давления газа, датчик давления жидкости
Тип уплотнения

         NBR (FKM или EPDM)

Тип выходного сигнала

0,5...4,5 В, 1...5 В, 0...5 В, 3-проводной; 0-10В, 3-проводной;

4...20 мА, 2-проводной

Источник питания 5 В с выходным сигналом 0,5-4,5 В / 1-5 В / 0-5 В,
12 ... 32 В с выходным сигналом 0 ... 10 В,
9 ... 32 В с сигнальным выходом 4 ... 20 мА
Время отклика (10 ... 90%) ≤2мс
 Напряжение изоляции  DC 500V
 Точность  ≤ 1% F.S @ 25 ℃ (включает линейность, гистерезис и повторяемость)
≤3% F.S @ {-40 ~ 125 ℃} (калибровка предельной точки)
 Стабильность  ≤ 0,05% F.S
 Допустимая температура
Средняя  -20 ... + 125
Окружающей среды  -40 ... + 100
Хранения  -40 ... + 100
Компенсированный диапазон температур  -20 ... 125 ℃
Среднее значение TC нуля Стандартное: 0,03% F.S / ° C;
Максимальное: 0,05% F.S /
Среднее значение TC диапазона Стандартное: 0,03% F.S / ° C;
Максимальное: 0,1% F.S /
 CE - соответствие
Стандарт испытаний EN 55022:2010/AC:2011
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55024:2010
Директива EMC 2014/30/EU
Ударопрочность 1000 г согласно IEC 60068-2-27 (механический удар)
Виброустойчивость 20 г согласно IEC 60068-2-6 (вибрация под резонансом)
Защита электропроводки  Защита от обратной полярности, перенапряжения и короткого замыкания
Вес  70 г

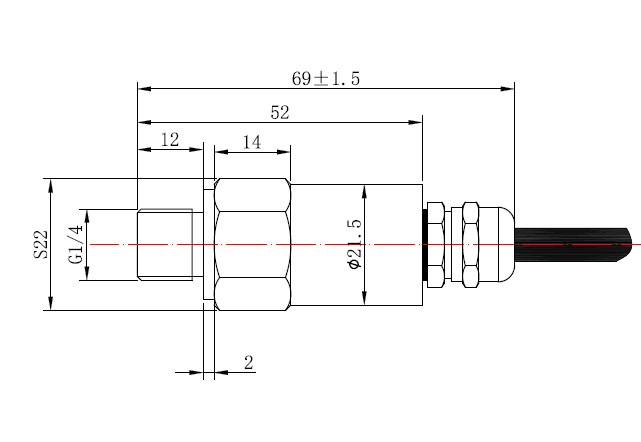

Соединение  G 1/4, 1/4 NPT
