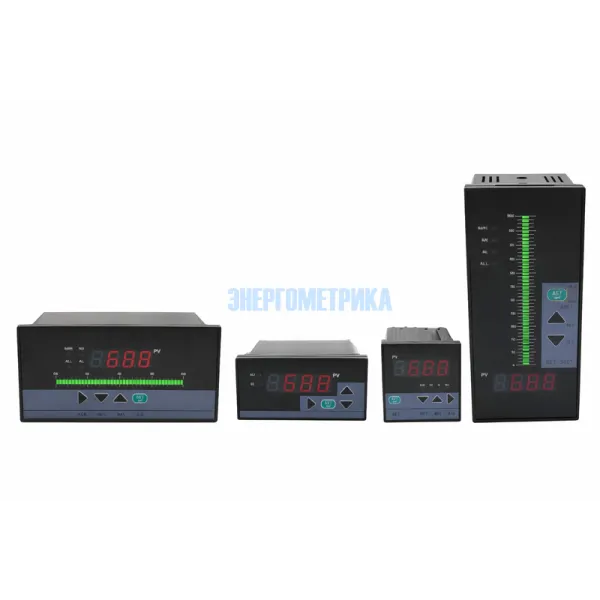

EPM-BF1 - Цифровой барграф

Техническая документация

• EPM-BF1_manual_EN.pdf

Параметры

Входные сигналы:

• Термопара: B, S, K, E, T, J, WRe и др., класс точности

• Термосопротивление: Pt100, Cu50, Cu10 и др.; уравненное или выносное сопротивление линии

• Напряжение: 0...5 В, ...5 В, 0...10 В

• Ток: 0...10 мА, 0...20 мА, 4...20 мА

Выходные функции:

• Аналоговый выход: ток или напряжение (опция)

• Коммуникационный выход: интерфейс RS-485

Релейные выходы:

• Поддержка 2-канального или 4-канального релейного выхода (опция; звуковая/световая сигнализация, включение одной кнопкой)

Точность:

• ±0,2 % FS = 1 разряд или ±0,5 % FS = 1 разряд

Диапазон измерений:

• −1999…9999 (отображаемое значение)

Температурная компенсация:

• 0…50 °C, разрешение: 1 разряд

Питание:

• DC 24 В (импульсный источник питания)

• AC 220 В (линейный источник питания)

Индикация:

• Отображение измеряемого значения −1999…9999

• Отображение уставок −999…9999

• Отображение верхнего и нижнего порога сигнализации по токовому каналу

• Индикация состояния работы LED

• Высокояркий светодиодный цифровой дисплей

Режим управления:

• Двухпозиционное (ON/OFF) с зоной гистерезиса

Выходные сигналы:

• DC 0...10 мА (сопротивление нагрузки 750 Ом)

• DC 4...20 мА (сопротивление нагрузки 500 Ом)

• DC 0...5 В (входное сопротивление 250 Ом)

• DC 1...5 В (входное сопротивление 250 Ом)

Коммутационный выход:

• Релейный выход управления (AC 220 В / 3 А; DC 24 В / 5 А, активная нагрузка)

Аварийная сигнализация:

• Двухканальный релейный аварийный выход, светодиодная индикация

• Режим управления реле ON/OFF (настраивается пользователем)

Настройка:

• Настройка параметров с помощью сенсорных кнопок на передней панели

• Уставки сохраняются при отключении питания

• Парольная защита параметров

Потребляемая мощность:

• 3 Вт (DC 24 В, импульсный БП)

• 5 Вт (AC 220 В, линейный БП)

Конструкция изделия:

• Стандартное приборное исполнение для щитового монтажа (врезное)
