Продукция

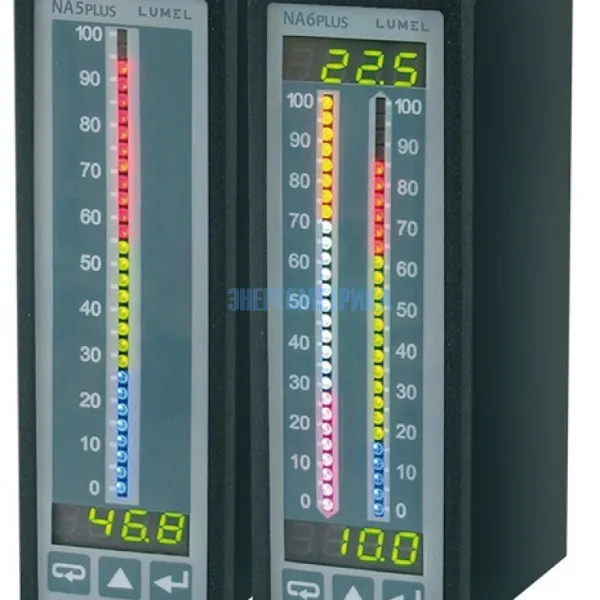

NA5PLUS, NA6PLUS - программируемые цифровые измерительные приборы с барграфами

Арт.: NA5Plus

Программируемые цифровые измерительные приборы с барграфами NA5PLUS, NA6PLUS обладают преимуществами и аналоговых и цифровых приборов, гарантируя хорошее отображение и оценку хода измерений, а также их высокую точность. Визуализация технологических процессов возможна благодаря применению многоцветного (3 или 7 цветов) барграфа.

Светодиодные элементы барграфов собраны по специальной технологии с использованием нитрида галлия, имеют высокую яркость и устойчивы к повышенным температурам.

Измерители применяются в различных областях: в пищевой промышленности, на насосных станциях, в химической промышленности, на метеостанциях, в пивоваренной промышленности и в других, а также в системах автоматики, созданных на основе программируемых контроллеров.

Особенности:
• вход: программируемый
o напряжение: : 0…600 В, 0…60 мВ, ±300 мВ,
o ток: 0...200 мА, 0...5 A,
o термопара, термосопротивление,
o 0...4/10 кОм
• выход: программируемый
o аналоговый,
o релейный (до 8 выходом в приборе NA6),
o интерфейс RS-485 с MODBUS протоколом,
• питание: 95...230...253 В a.c./d.c., 20...24...40 В a.c./d.c.

Техническая документация

Параметры

Исполнения:
• NA5 PLUS – вертикальный, 1 канал измерений, с барграфом и дисплеем,
• NA6 PLUS – вертикальный, 2 канала измерений, с двумя барграфами и двумя дисплеями.

Дополнительные функции:
• измерение величины на входе и отображение её значения на LED дисплее и на барграфе,
• масштабирование входного сигнала на базе индивидуальной линейной характеристики,
• осуществление арифметических операций: возведения в степень, извлечение корней (кроме того в NA6 – операции со значениями величин в каналах: суммирование, вычитание, перемножение, деление),
• программирование цвета и дискретности барграфа,
• сигнализация превышения порога аварии,
• запись измеряемого сигнала в программируемых интервалах времени,
• запись максимального и минимального значения,
• программирование времени усреднения,
• программирование дискретности индикации,
• запрет изменения параметров работы посредством пароля,
• интерфейс RS-485 с протоколом MODBUS, в режимах ASCII и RTU,
• гальваническая развязка,
• возможность монтажа на щит.

Габаритные размеры:
• 48 x 144 x 92 мм
