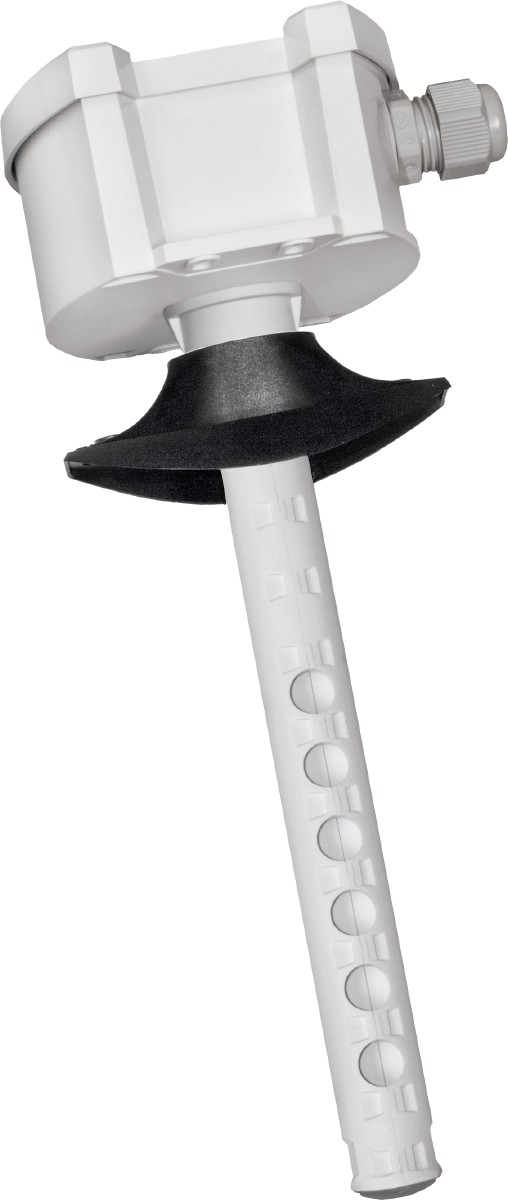

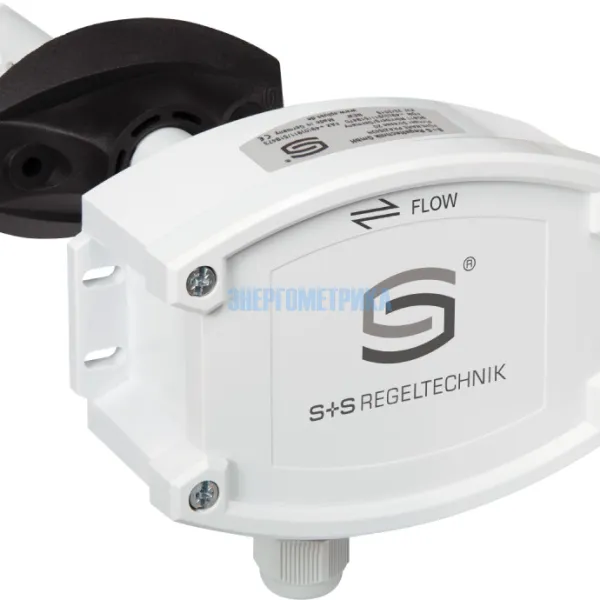

KTM-CO2 - Датчик качества воздуха канальный
Датчик качества воздуха канальный KTM-CO2 с активным выходом, автоматической калибровкой (фиксированная настройка), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами.
Служит для измерения содержания углекислого газа в воздухе (0...2000 млн-1 / 0...5000 млн-1), качества и чистоты воздуха с тремя уровнями чувствительности VOC (low/medium/high), температуры (−35...+80 °C) и относительной влажности воздуха (0…100 %).
Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).
Датчик KTM-CO2 используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения влажности и температуры.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и т. д.
Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ). KTM-CO2 определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей, эмиссия частей зданий и т. д.
Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC. Подробная информация в начале раздела.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| AERASGARD® KTM-CO2-SD-U | 1501-8112-1001-200 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики KTM-CO2 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) | ||
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA | ||
| Выходы: | 0–10 В (фиксированная настройка) | ||
| Релейный выход: | KTM-CO2-SD-U без переключающего контакта | ||
| Диапазон измерения температуры: | –35...+80 °C | ||
| Рабочий диапазон температур: | –10...+60 °C | ||
| Погрешность измерения температуры: | ±0,2 K при +25 °C | ||
| Выходной сигнал температуры: | 0–10 В (фиксированная настройка) | ||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR) с автоматической калибровкой |
||
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) |
||
| Выход CO2: | 0–10 В (фиксированная настройка) при помощи DIP-переключателя |
||
| Погрешность измерения CO2: | ± 30 млн-1 и ±3 % измеренного значения | ||
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) | ||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
| Температура окружающей среды: | −10...+60 °C | ||
| Время срабатывания: | < 2 минут | ||
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr2) | ||
| Присоединение кабеля: | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 610762101 (опционально по запросу) | ||
| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) | ||
| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529), Корпус в смонтированном состоянии (открытая для диффузии трубка PLEUROFORM: IP30) | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326 директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||
- KTM-CO2_datasheet_2023_RU.pdf 1177.5 КB
- KTM-CO2_manual_2023_RU.pdf 1197.7 КB
