HTF200 - Датчик температуры втулочный, кабельный, с пассивным выходом
HTF200 - Датчик температуры втулочный, кабельный, с пассивным выходом

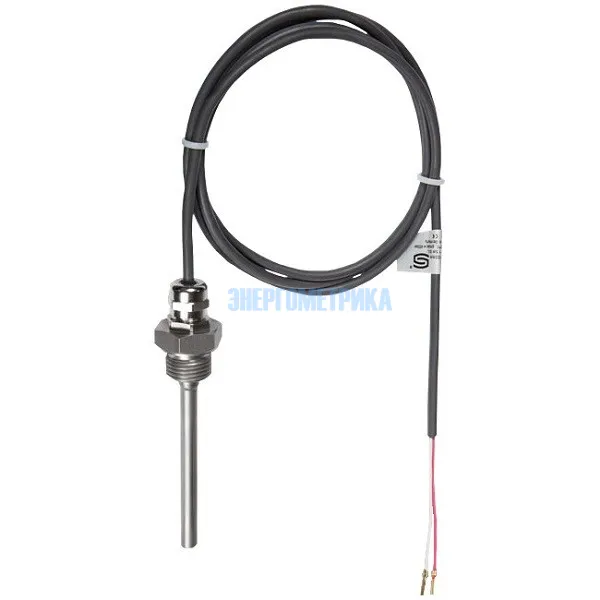

Втулочный кабельный датчик THERMASGARD® HTF200 служит для измерения температуры жидких и газообразных сред.
HTF200 можно использовать в качестве канального датчика, а также в качестве погружного и ввинчиваемого датчика посредством установки в погружную гильзу.
Длина гильзы варьируется по желанию в пределах от 30 до 500мм (стандартные значения 50мм или 200мм), длина кабеля по выбору (стандартная длина1,5м). В зависимости от области применения с силиконовым, стекловолоконным или ПВХ-кабелем, для двух-, трех- или четырехпроводного подключения.
Доступные конфигурации
| Модель | Артикул |
|---|---|
| THERMASGARD® HTF200 Pt100 PVC 1,5M | 1101-6090-1211-110 |
| THERMASGARD® HTF200 Pt100 Silikon 1,5M | 1101-6090-1211-120 |
| THERMASGARD® HTF200 Pt1000 PVC 1,5M | 1101-6090-5211-110 |
| THERMASGARD® HTF200 Pt1000 Silikon 1,5M | 1101-6090-5211-120 |
| THERMASGARD® HTF200 Pt1000A PVC 1,5M | 1101-6090-6211-110 |
| THERMASGARD® HTF200 Pt1000A Silikon 1,5M | 1101-6090-6211-120 |
| THERMASGARD® HTF200 Ni1000 PVC 1,5M | 1101-6090-9211-110 |
| THERMASGARD® HTF200 Ni1000 Silikon 1,5M | 1101-6090-9211-120 |
| THERMASGARD® HTF200 NiTK PVC 1,5M | 1101-6091-0211-110 |
| THERMASGARD® HTF200 NiTK Silikon 1,5M | 1101-6091-0211-120 |
| THERMASGARD® HTF200 NTC1,8K PVC 1,5M | 1101-6091-2211-110 |
| THERMASGARD® HTF200 NTC1,8K Silikon 1,5M | 1101-6091-2211-120 |
| THERMASGARD® HTF200 NTC10K PVC 1,5M | 1101-6091-5211-110 |
| THERMASGARD® HTF200 NTC10K Silikon 1,5M | 1101-6091-5211-120 |
| THERMASGARD® HTF200 NTC20K PVC 1,5M | 1101-6091-6211-110 |
| THERMASGARD® HTF200 NTC20K Silikon 1,5M | 1101-6091-6211-120 |
| THERMASGARD® HTF200 NTC10K (B=3695K) PVC 1,5M | 1101-6091-9211-110 |
| THERMASGARD® HTF200 NTC10K (B=3695K) Silikon 1,5M | 1101-6091-9211-120 |
| THERMASGARD® HTF200 LM235Z PVC 1,5M | 1101-6092-1211-110 |
| THERMASGARD® HTF200 LM235Z Silikon 1,5M | 1101-6092-1211-110 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики втулочного датчика температуры HTF200 | |||||||||||||||||||||
| Диапазон измерения: | -35...+105 °C ПВХ, LiYY, 2x0,25 мм² -50...+180 °C силикон, SiHF, 2x0,25 мм² |
||||||||||||||||||||
| Чувствительные элементы /выход: | пассивный PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | ||||||||||||||||||||
| Тип подключения: | по двухпроводной схеме (опционально – четырехпроводное подключение) | ||||||||||||||||||||
| Измерительный ток: | прибл. 1 мА | ||||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V 4A, Ø6 мм | ||||||||||||||||||||
| Соединительный кабель: | длина 1,5 м (опционально 3 м, 5 м, 8 м, 10 м) | ||||||||||||||||||||
| Длина гильзы: | 200 мм | ||||||||||||||||||||

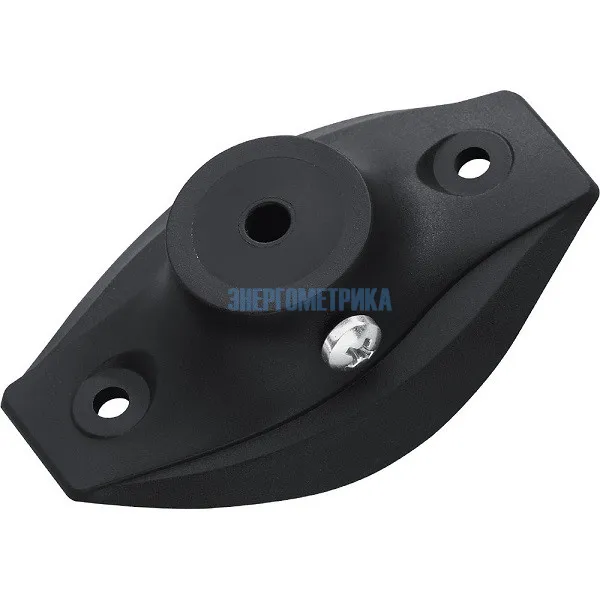

| Монтаж ⁄ подключение: | при помощи фланца из пластика (опционально – оцинкованная сталь) | ||||||||||||||||||||
| Сопротивление изоляции: | =100 МОм, при 20 °C (500 В постоянного тока) | ||||||||||||||||||||
| Степень защиты: | стандартно IP65 (влагонепроницаемая запрессовка) опционально IP54 (гильза датчики в литой водонепроницаемой оболочке) опционально IP68 (соединительный провод из стеклонити) |
||||||||||||||||||||
