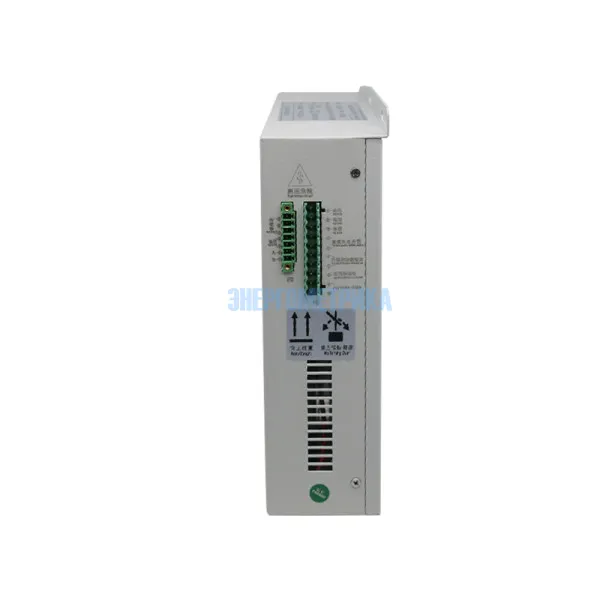

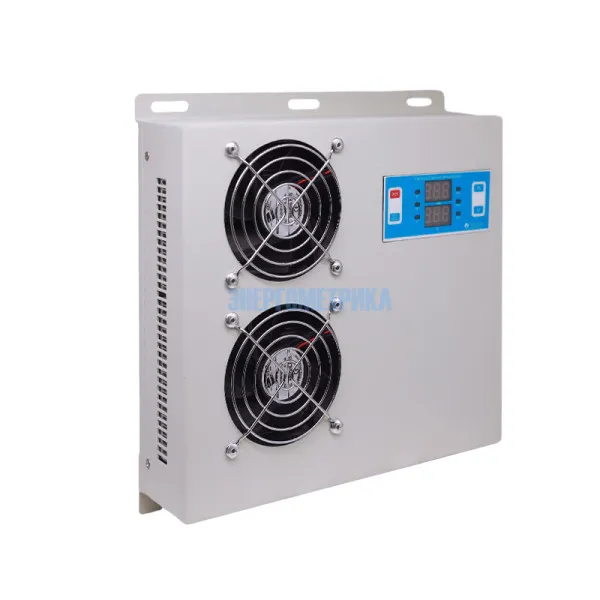

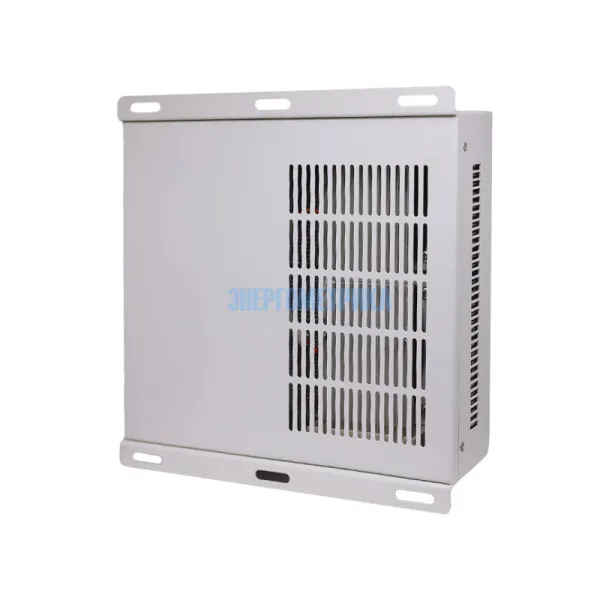

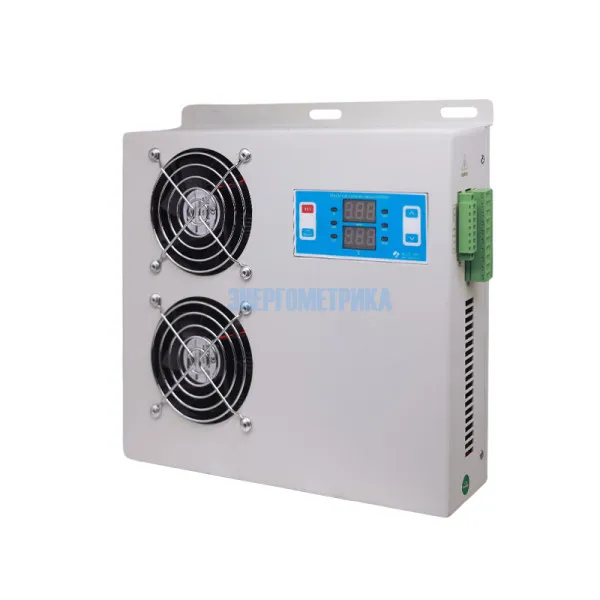

EnergoM-DH6-200 - Осушитель воздуха из листового металла для силового шкафа
EnergoM-DH6-200 - Осушитель воздуха из листового металла для силового шкафа
EnergoM-DH6-200 снижает содержание воды в воздухе, одновременно снижая относительную и абсолютную влажность.
Это может эффективно предотвращать такие угрозы безопасности, как старение оборудования в шкафу, снижение прочности изоляции, выход из строя вторичных клемм, появление плесени на материалах и коррозия стальных конструктивных элементов, обеспечивая безопасную работу электросети.
Корпус осушителя воздуха EnergoM-DH6-200 изготовлен из листового металла с антикоррозийным покрытием. Производительность осушителя составляет 600 мл/день. Все функции связи по протоколу RS485, обогревателя (100-300 В) и сигнализации являются дополнительными.
Применение:
- Распределительное устройство управления высоким/низкочастотным напряжением;
- Шкафы кольцевой сети;
- Шкафы механического управления;
- Подстанции коробчатого типа;
- Подстанции сухого типа;
- Телекоммуникационное укрытие;
- Шкаф управления.
Особенности:
- Воздуховоды осушения активно производят конденсат, а выделяемый газ осушается путем нагрева;
- Автоматическая/ручная функция осушения опционально, температура и начальное значение осушения регулируются;
- Датчик влажности и температуры 24-часовой отбор проб в реальном времени;
- С 2 вентиляторами и сроком службы более 40000 часов;
- Малый размер, легкий вес, простая установка;
- Функция связи RS485 опционально;
- Функция нагрева опционально;
- Функция сигнализации опционально.
Техническая документация
Параметры
| Технические характеристики системы контроля влажности в силовых шкафах EnergoM-DH4-60 | ||||||
| EnergoM-DH1-20 | EnergoM-DH2-60 | EnergoM-DH3-60 | EnergoM-DH4-60 | EnergoM-DH5-80 | EnergoM-DH6-200 | |
| Питание | 85 В~265 В AC/DC 50Hz | |||||
| Номинальная мощность Пельтье(1) | 20 Вт | 60 Вт | 60 Вт | 60 Вт | 75 Вт | 200 Вт |
| Объемный расход воздуха | 30m3/h | 70m3/h | 70m3/h | 70m3/h | 100m3/h | 140m3/h |
| Способность к осушению воздуха | 100мл/ день | 250мл/день | 250мл/день | 300мл/день | 350мл/день | 600мл/день |
| @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | |
| Диапазон измерения влажности | 20%RH~98%RH | |||||
| Точность датчика | ±5%RH | |||||
| Порог начала осушения | 45%RH~98%RH, По умолчанию 65%RH | |||||
| Температура окружающей среды | 5~60°C | |||||
| Диапазон контроля температуры | -40~80°C | |||||
| Точность датчика | ±1.0°C | |||||
| Порог включения нагревателя | 1~55°C,По умолчанию 5°C | |||||
| Мощность нагревателя | 50~500 Вт опционально | |||||
| Размеры | 75*90*53 | 102*171*73 | 102*140*62 | 132*245*67 | 138*150*70 | 242*247*67 |
| Экран | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED |
| Стандарт | IEC60255-22-1 | |||||
| Связь | RS485, modbus-RTU (Опционально) | |||||
| Примечания: 1. Выбор номинальной мощности связан с внутренним объемом шкафа и герметичностью, а общее справочное значение составляет: Шкаф объемом 0,5 кубического метра, выберите 15 Вт Шкаф объемом 1,0 кубического метра, выберите 30 Вт Шкаф объемом 1,5 кубического метра, выберите 40 Вт Шкаф объемом 2,0 кубического метра, выберите 60 Вт Объем шкафа рассчитывается в соответствии с внутренним диаметром, Длина*Ширина*Высота 2. Точность датчика 5% проверена с помощью внутреннего зонда, продукт опционально внешний кабельный датчик типа. 3. Устройство обеспечивает пассивный нормально разомкнутый контакт для подключения внешнего нагревателя, мощность составляет AC 250V 5A. |
||||||
Вам может быть интересно
В корпусном электрическом осушителе воздуха EnergoM-DH3-60 используется полупроводниковая технология охлаждения, позволяющая создать ультракомпактное, высокоэффективное и энергосберегающее решение для осушения воздуха и предотвращения образования конденсата в силовых шкафах.
Автоматический осушитель воздуха EnergoM-DH4-60 применяется в распределительных устройствах, электрических шкафах, шкафах управления обменом, наружных клеммных коробках.
EnergoM-DH1-20 это устройство, используемое для контроля и поддержания влажности окружающей среды внутри электрического шкафа.

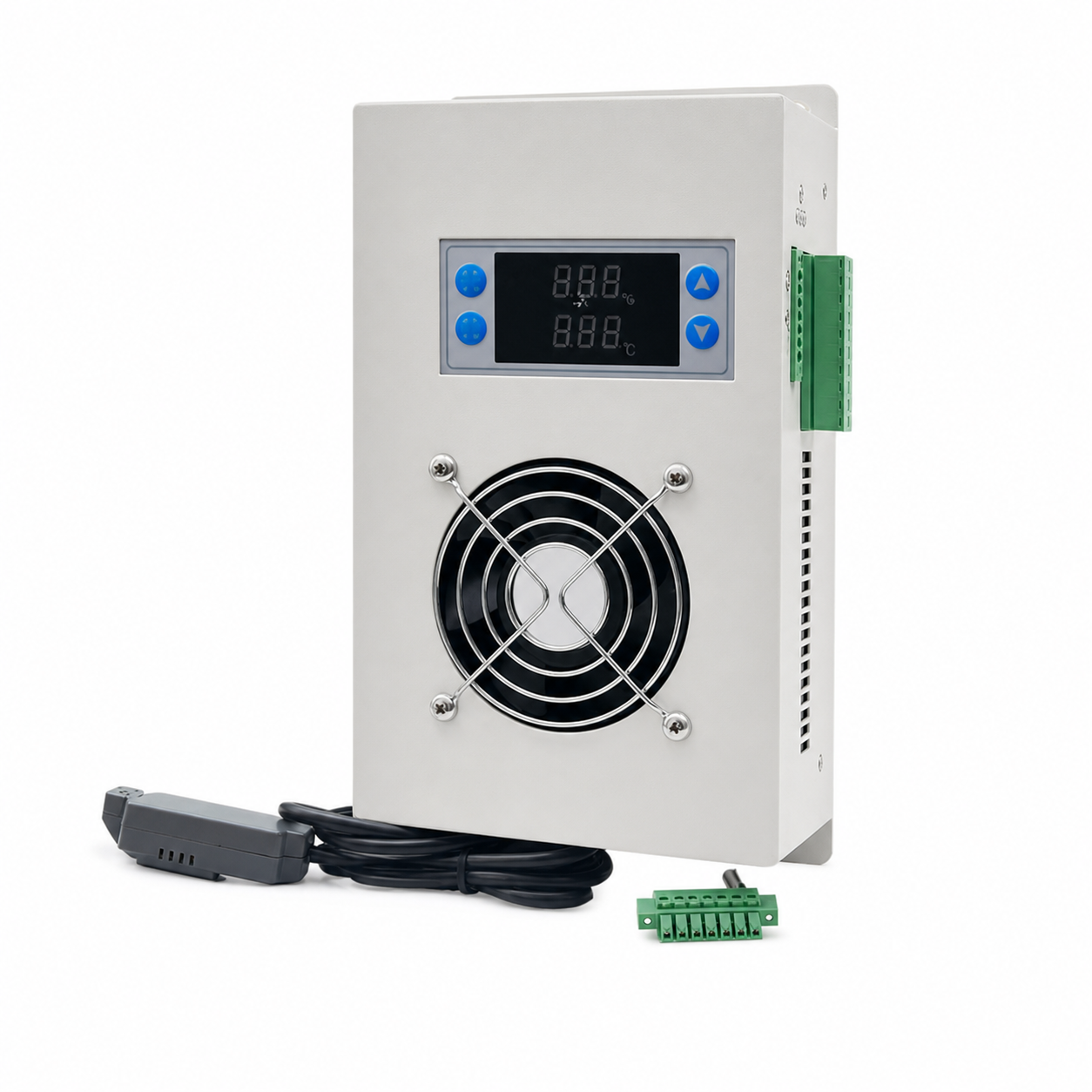

Система контроля влажности в силовых шкафах серии EnergoM-DH-X применяется в распределительных устройствах, электрических шкафах, шкафах управления обменом, наружных клеммных коробках.
