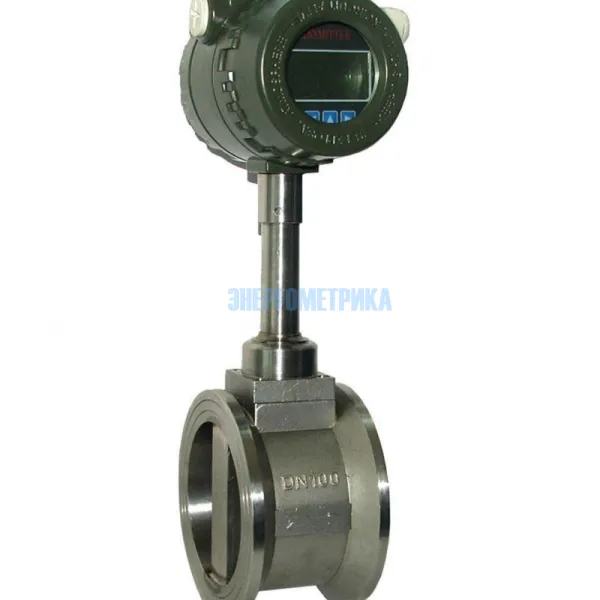

ELUGB - Вихревой расходомер

Артикул: ELUGB

Вихревой расходомер ELUGB широко применяется в промышленной переработке, очистке сточных вод, нефти и химических реагентов.

Встроенный вихревой расходомер ELUGB используется для измерения объема газа, пара или жидкости.

Особенности:

  • Простая конструкция для удобства установки и обслуживания;
  • Устойчивость к вибрации окружающей среды;
  • Сверхнизкое энергопотребление;
  • Программное обеспечение для нелинейной коррекции коэффициента прибора для повышения точности измерений;
  • Широкий диапазон измерений;
  • Защита от отключения питания.
Технические характеристики вихревого расходомера ELUGB
Внутренний диаметр

15202540506580100125150200250300

Материал  Сталь
Номинальное давление

1.6 МПа, 2.5 МПа, 4.0 МПа

Средняя температура

40+250℃;-40+350

Условия окружающей среды  Температура-10~ +55℃, влажность 5%~90%, давление 86 ~ 106 кПа
Класс точности жидкости  ±0,5
Класс точности - измерение газа или пара  ±1.0, ±1.5
Диапазон изменения коэффициента

1:101:15

Коэффициент потери давления

Cd<2.6

Выходной сигнал  4...20 мА или импульсный
Источник питания  датчик: + 12 В постоянного тока, + 24 В постоянного тока
передатчик: + 24 В постоянного тока
дисплей: батарея 3,2 В
Линии передачи сигнала STVPV3×0,3 (трехпроводный), 2×0,3 (двухпроводный)
Установка  Встроенный зажимной фланец или фланцевое соединение
Дальность передачи

≤500 м

Резьба

M20×1.5



Вихревой расходомер – устройство-счетчик, обеспечивающее измерение объемного и массового расхода рабочей среды (жидкости/газа/пара).

Прибор имеет вид полой трубы, внутри которой находятся несколько предметов с острыми краями. В корпус опущен пьезосенсор, транслирующий импульсы на ЭБУ. Блок обеспечивает преобразование импульсов в энергию либо числовое значение, которое выводится на дисплей-экран либо вращает шестерни счетчика.

Особенности работы

Вихревой расходомер, купить который предлагает компания «Энергометрика», работает по следующему принципу. Проходящая по трубе рабочая среда сталкивается с несколькими телами обтекания. Благодаря скорости перемещения и острым краям тел обтекания за ними формируются завихрения текущего газа.

Процесс осуществляется под установленным давлением, приводящим в действие пьезосенсор. Колебания данного компонента формируются электрические импульсы, перенаправляемые на ЭБУ для расчета. Результаты расчета отображаются на дисплее.

Вихревые расходомеры жидкости – сложные приборы, представленные несколькими разновидностями:

  • На основе обтекаемого тела – создание вихря в приборе осуществляется за счет обтекаемого тела. Оборудование монтируется на участках с прямыми трубами и высокими показателями давления.
  • Для образования воронкообразных вихрей – в конструкции отсутствуют необтекаемые тела. Закручивание потока газа происходит в горизонтальной плоскости из-за наличия в полости трубы углубления. Пульсация формируется посредством перехода с трубой большего диаметра с вмонтированным пьезодатчиком.
  • Струйный вихревой расходомер газа (осциллирующий) – в конструкции нет тел, создающих завихрения. Пульсация формируется посредством сложного перехода по узким коридорам. В случае быстрого изменения сечений/направлений газ создает колебания, считываемые сенсорами.

Преимущества оборудования

Расходомер пара вихревой давно применяется в промышленной сфере. Устройство обладает рядом достоинств:

  • Безопасность эксплуатации – в конструкции отсутствуют движущиеся детали и узлы, что позволяет применять расходомеры в наиболее опасных средах.
  • Универсальность – подходят для применения с различными по составу рабочими средами.
  • Простота исполнения – конструктивное исполнение позволяет применять счетчики без дополнительных фильтрующих деталей.
  • Надежность за счет небольшого количества элементов конструкции.
  • Точность измерения.
