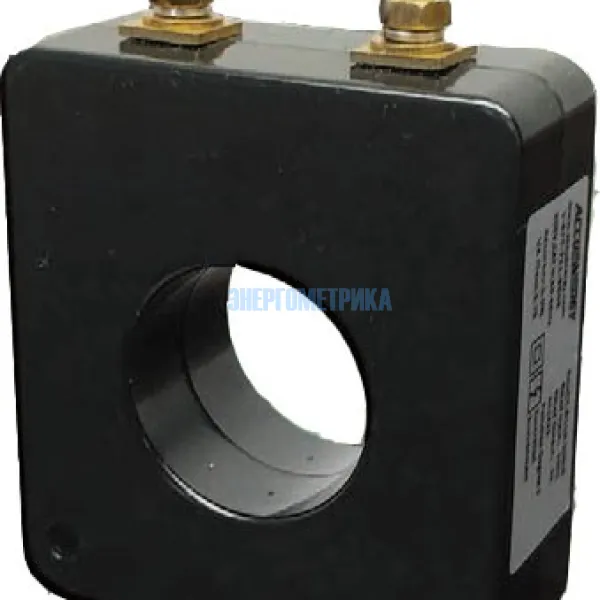

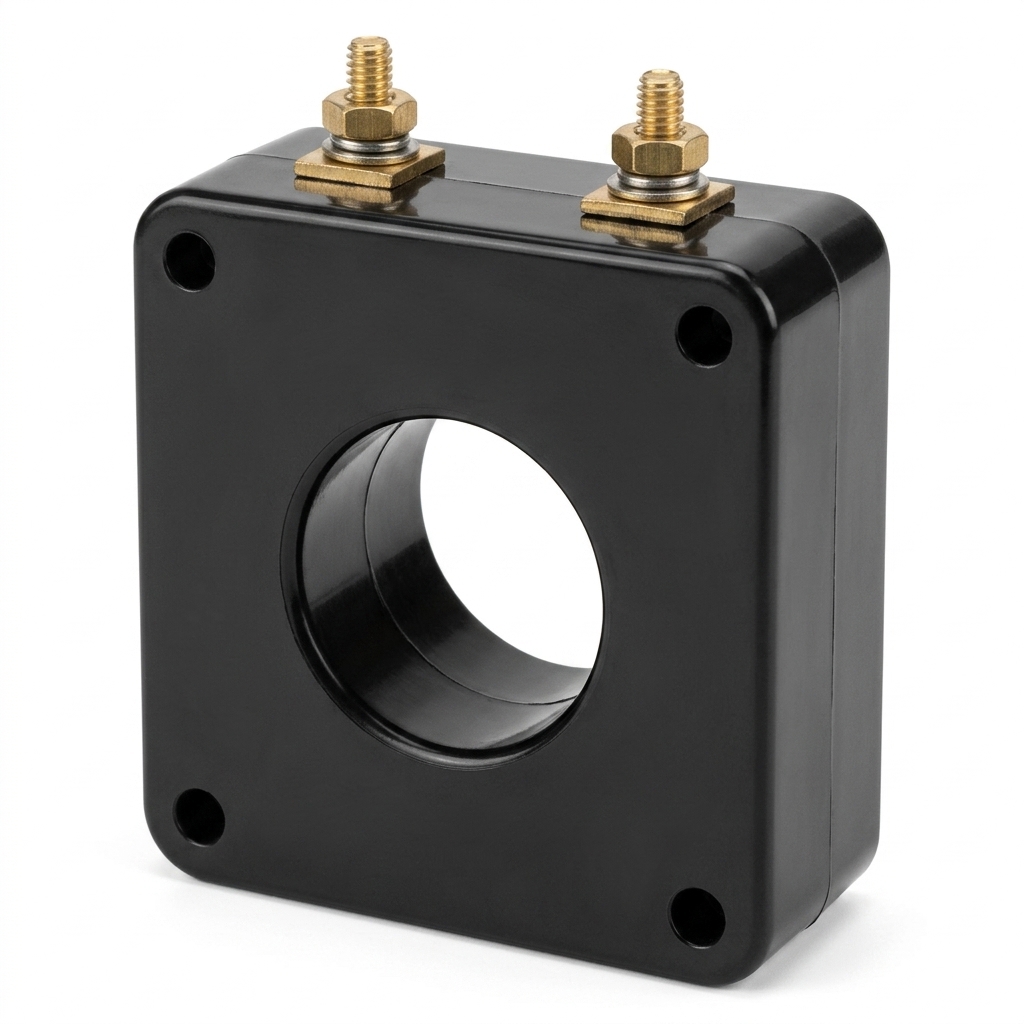

AcuCT S113 - Трансформатор тока с неразъемным сердечником
AcuCT S113 - Трансформатор тока с неразъемным сердечником
Серия компактных измерительных трансформаторов с неразъемным сердечником AcuCT S113 создана специально для установки в сетях, где требуется высокая точность преобразования сигнала.
Особенности:
- Номинальное напряжение
- Вход тока 0-200 A (r.m.s),
- Выход тока 0-5 A (r.m.s),
- Мощность, потребляемая вторичными цепями ≤3.75 ВА,
- 1.2In RF,
- Номинальная частота 50 Гц - 60 Гц,
- Погрешность коэффициента трансформации ≤±1.0%,
- Погрешность по фазе ≤60´,
- Диапазон измерений 5-120%,
- Минимальное сопротивление изоляции 500 В/100 МОм,
- Влажность <90%,
- Выводные клеммы для подключения вторичных цепей,
- Вес устройства 177 г.,
- Рабочая температура -25oC+70oC,
- Температура хранения -40oC+85oC.
Техническая документация
