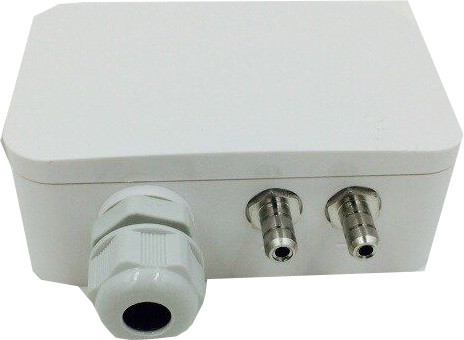

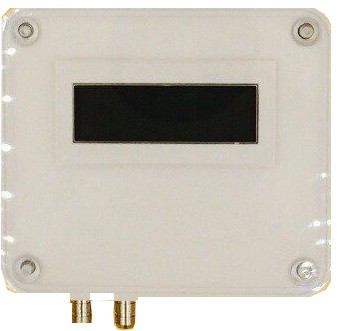

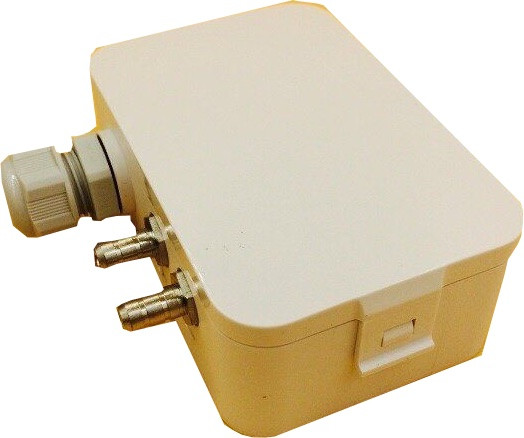

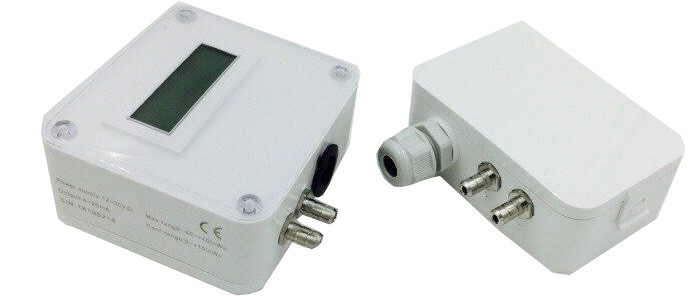

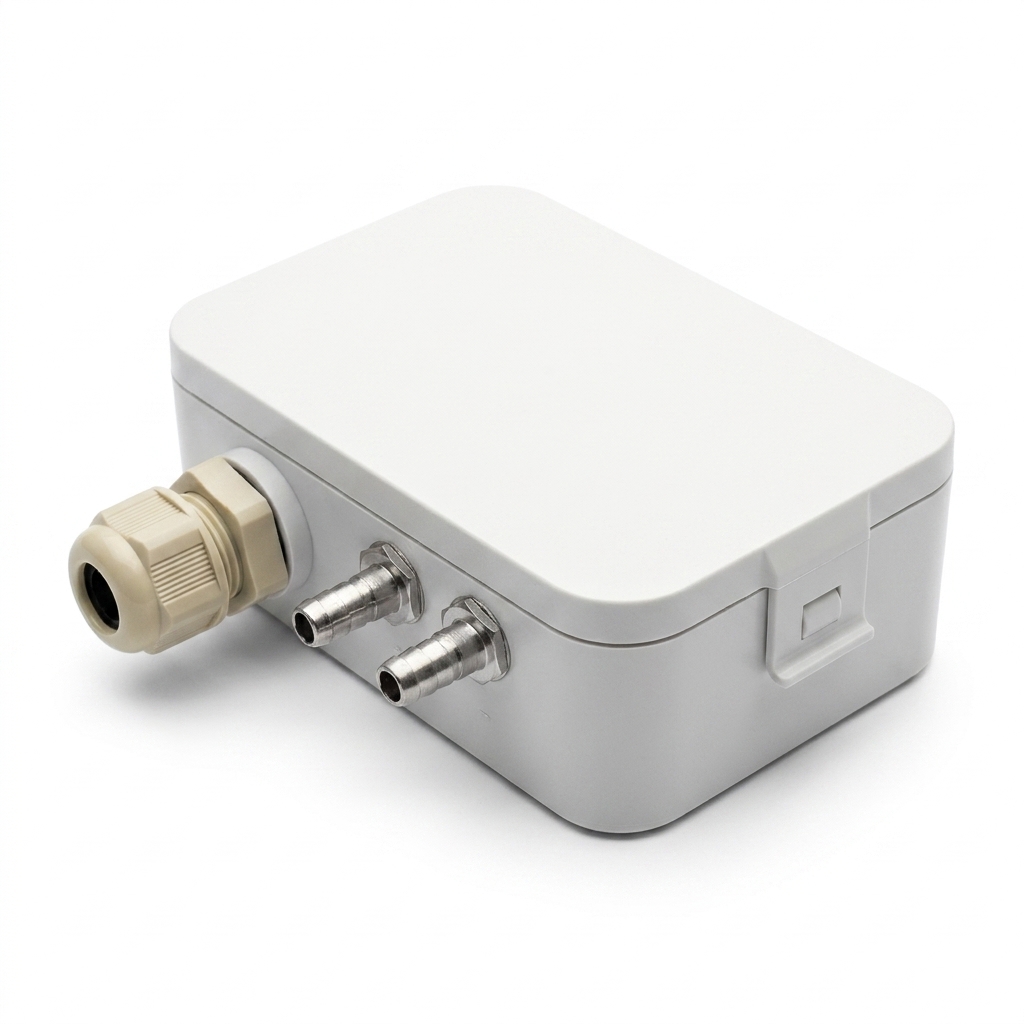

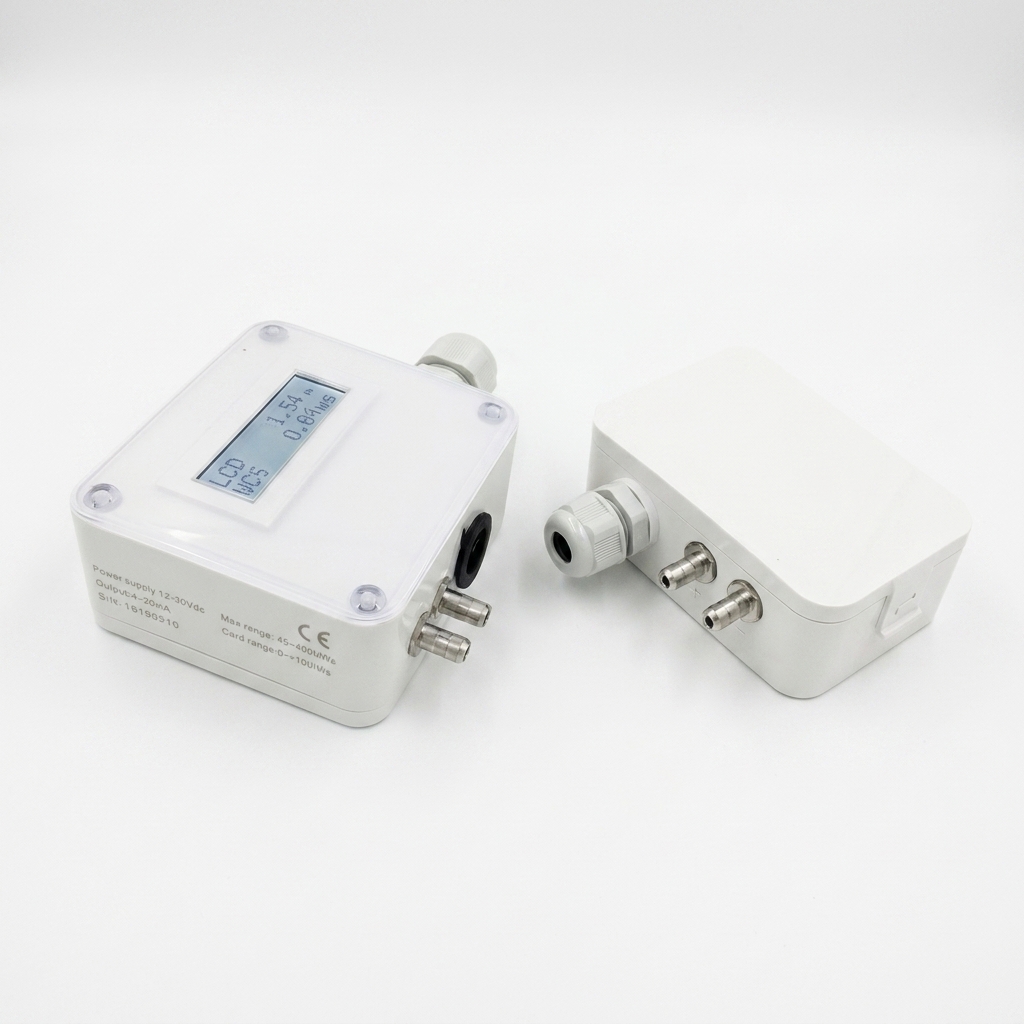

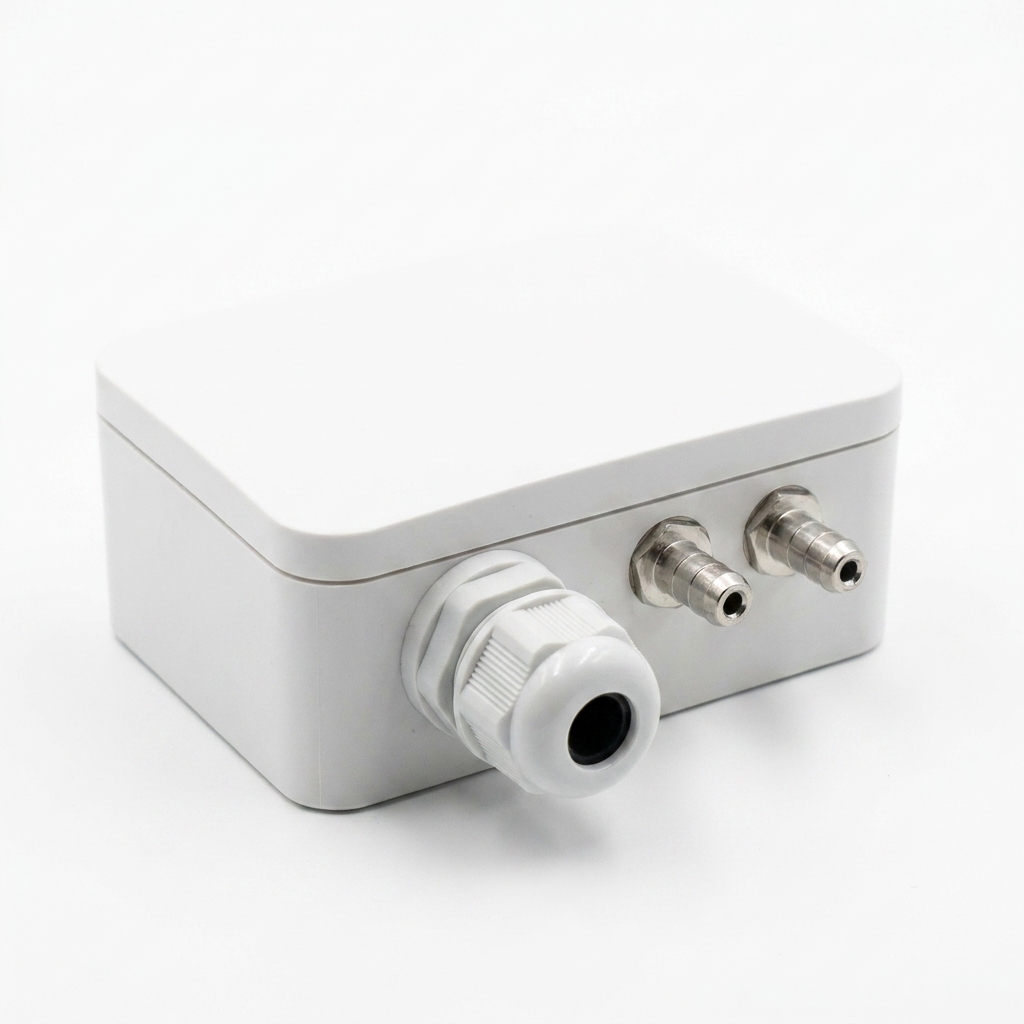

DKP-FM11 - Датчик давления измерительный дифференциальный

Артикул: DKP-FM11

Датчик давления измерительный дифференциальный DKP-FM11 предназначен для обнаружения перепада давления и преобразования этой разницы давления в пропорциональный аналоговый (4...20 мА и 0...5/10 В DC или 4...20 мА или 0...10 В DC или 0...5 В DC) или цифровой (RS-485 протокол ModBus) выходной сигнал. Преобразователь давления может быть использован для контроля и автоматизации зданий.

Благодаря гибкому измерительному диапазону датчика, DKP-FM11 может быть применен для решения различных задач. По желанию заказчика преобразователь может быть изготовлен с ЖК-цифровым дисплеем с подсветкой или без него. Также по требованию, пользователь может выбрать требуемые единицы измерения давления. DKP-FM11 изготавливается из промышленной пластмассы с классом защиты IP54.

Основные функции датчика дифференциального давления DKP-FM11:

  1. Функция отображения. Индикация давления (ЖК-цифровой дисплей с подсветкой или его отсутствие) также, как и единицы измерения давления (Pa, mmH2O, mbar, inWC, mmHG, daPa, KPa, hPa) выбираются с помощью настраиваемых переключателей в зависимости от пожелания пользователя.
    2. Автоматическая ручная настройка нуля. Для обновления системы, необходимо нажать кнопку сброса, после чего произойдет автоматическая калибровка нуля.(Если любое отклонение значения давления или выхода, пожалуйста, сбросьте датчик параллельно с установкой)
    3. Настройка выходного сигнала с помощью переключателя. Настройка диапазона. Установите диапазон давления с помощью переключателя диапазона давления.
Технические характеристики датчика давления измерительного дифференциального DKT-FM11
Диапазон измерения

DKT-FM110: -1,000...+1,000 Па +100Па Минимум: 0

DKT-FM112: -10,000...+10,000 Па +1000Па Минимум: 0

DKT-FM116: -100,000...+100,000 Па +1000Па Минимум: 0

Точность

±1,0 %

Единица измерения Pa, mmH2O, mbar, inWC, mmHG, daPa, KPa, hPa
Выходной сигнал

Выбирается заказчиком при размещении заказа:

A: 4...20 мА и 0...5/10 В DC (4-проводной)

B: 4...20 мА (2-проводной)

C: 0...10 В DC (3-проводной)

D: 0...5 В DC (3-проводной)

E: интерфейс RS-485 протокол ModBus (2-проводной)

Напряжение питания 12-30 В AC/DC
Мощность потребления ≤1,5 Вт
 Время отклика  0.5 с, 1 с, 2 с, 4 с
Разрешение

DKT-FM110: 1 Pa, 0.1 mmH2O, 0.01 mbar, 0.004 inWG

DKT-FM112: 0.007 HG,  0.1 dPa, 0.001 KPa, 0.001hPa

DKT-FM112: 0.1 Pa, 0.01 mmH2O, 0.01 mbar, 0.01 dPa, 0.001hPa

Калибровка нуля В ручном режиме кнопкой или автоматически при запуске
Измеряемая среда Воздух и нейтральные газы
Максимальное избыточное давление 15 КПа (DKT-FM110), 150 КПа (DKT-FM112), 4.5 КПа (DKT-FM116)
Рабочая температура -10...+60 С
Температура хранения -10...+70 С
Материал Промышленная пластмасса
Класс защиты IP54
Дисплей Цифровой дисплей с подсветкой 50*25 мм
Вес 166 гр
