АСКУЭ. Многотарифный электросчетчик EM720 SATEC для коммерческого учета электроэнергии. Анализатор качества электроэнергии и регистратор аварийных событий.

АСКУЭ. Многотарифный электросчетчик EM720 SATEC для коммерческого учета электроэнергии. Анализатор качества электроэнергии и регистратор аварийных событий. АСКУЭ. Многотарифный электросчетчик EM720 SATEC для коммерческого учета электроэнергии. Анализатор качества электроэнергии и регистратор аварийных событий.АСКУЭ. Многотарифный электросчетчик EM720 SATEC для коммерческого учета электроэнергии. Анализатор качества электроэнергии и регистратор аварийных событий.
Артикул: EM720

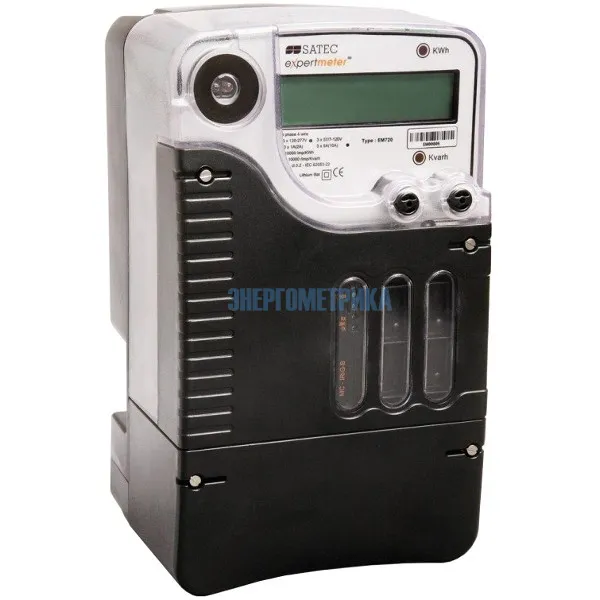

Для организации систем коммерческого учета электроэнергии - АСКУЭ, компанией SATEC был разработан многотарифный электросчетчик  ExpertMeter 720 (EM720).

Область применения: многотарифный учет электроэнергии и регистрация профилей электрической энергии в соответствии с классом 0.2S ГОСТ Р52323-2005, измерение показателей качества электроэнергии (ПКЭ) согласно стандартам ГОСТ13109-97, МЭК 61000-4-30-2003 и выдача соответствующих отчетов, регистрация импульсных перенапряжений, коротких замыканий и аварийных режимов в составе систем АСКУЭ и энергоаудита, а также на электростанциях, распределительных сетях, промышленных предприятиях.

Назначение:

Многотарифный счетчик электроэнергии EM 720 выполняет измерение, регистрацию и мониторинг всех параметров электрической энергии: напряжений, токов, мощностей, энергий (класс точности 0.2S), гармоник (до 128-й) импульсных перенапряжений, аварийных режимов в однофазных, трехфазных, трех и четырехпроводных сетях, как в автономном режиме, так и в составе различных информационно - измерительных систем (АСКУЭ).

Автоматизированная система контроля и учета электроэнергии АСКУЭ предназначена для организации коммерческого и технического учета электроэнергии. С помощью АСКУЭ на базе электросчетчика ЕМ 720 можно осуществлять непрерывный контроль работоспособности приборов и линий связи, считывание информации с других систем учета и АСУТП.


Для подключения прибора EM720 по току применяют разъемные трансформаторы тока.

Благодаря АСКУЭ автоматически в любое заданное время можно получить детальную информацию об электрических нагрузках, отклонениях от обозначенных лимитов потребления. Используя АСКУЭ на электросчетчиках ЕМ 720 можно проводить полный анализ качества электроэнергии.

Электросчетчик ЕМ 720 обеспечивает полный анализ качества электроэнергии по стандарту ГОСТ13109-97. Стандарт устанавливает нормы качества электрической энергии в системах электроснабжения общего назначения - определяет основные понятия о качестве электроэнергии, показателях качества и методах их расчета. Отчет выполняется согласно РД 153-34.0-15.501- 2000, РД 153-34.0-15.502- 2002.

Для организации АСКУЭ электрический многотарифный счетчик использует встроенные порты связи и стандартные протоколы
• последовательный порт RS232/RS485 (протокол Modbus RTU/ASCII и DNP3)
• оптический инфракрасный порт IEC 62056-21 (протокол Modbus RTU/ASCII и DNP3)
• USB 1.1 (протокол Modbus RTU)
• порт Ethernet (протокол Modbus RTU/ASCII и DNP3)
• Беспроводный GSM/GPRS модем (протокол Modbus RTU/ASCII и DNP3)

Электросчетчик ЕМ 720 может также использоваться для сбора информации с других средств измерения. Во внутренней памяти счетчика (8 Мб) электроэнергии ЕМ 720 (с точностью 1 мс) автоматически ведется журнал последовательности событий: регистрации результатов самодиагностики, срабатывания уставок и дискретных входов (4 шт)/ релейных выходов (2 шт).

Электросчетчик ЕМ 720 предназначен для эксплуатации внутри закрытых помещений, включая и не отапливаемые. Рабочая температура -40С до +70С.

Совместно с счетчиком бесплатно идет русифицированное программное обеспечение PAS.  С помощью PAS вы можете самостоятельно настроить режимы работы EM720, отслеживать он-лайн измеряемые параметры, получать архивные файлы событий и измерений, просматривать отчеты ПКЭ по ГОСТ13109-97. PAS позволяет связаться с электросчетчиком EM720  по любому из встроенных интерфейсов: в том числе:  порт RS232/RS485, Ethernet, оптический инфракрасный порт,  и с помощью сообщений по беспроводной связи GSM / GPRS.

Функциональные возможности:


Многотарифность для организации учета электроэнергии с отображением на ЖКИ электросчетчика: 8 тарифных зон для учета электроэнергии, 4 сезона х 4 типа дней. Программируемый тарифный календарь с учетом "зимнего" и "летнего" времени.


 Возможность автоматического ведения профиля по активной энергии в течение 120 дней с 15 минутным интервалом или 240 дней с 30 минутным интервалом.

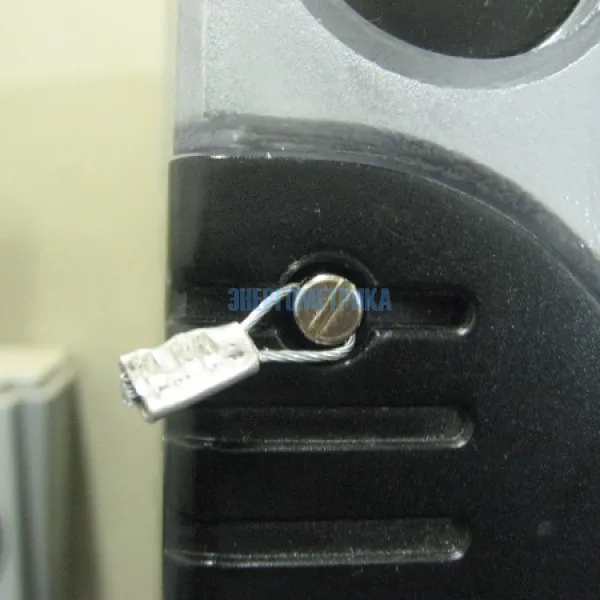

Обеспечение точности и достоверности информации об учете электроэнергии за счет: самодиагностики, системы защиты электросчетчика от вандализма и попыток взлома, встроенных часов высокой точности с литиевой батареей.


Графический LCD дисплей (с функцией подсветки) электросчетчика ЕМ 720 позволяет контрастно, с разрешением 128x32 пиксел, отображать постраничную информацию: измеряемые параметры, тарифы, время, служебную информацию.

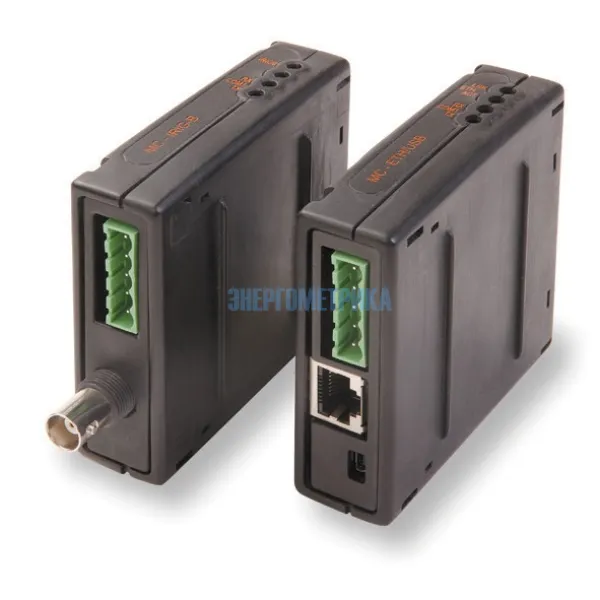

Дополнительно можно подключить к электросчетчику ЕМ 720 до 3-х внешних модулей (вход/выход, дополнительный порт связи), без нарушения пломбировки в режиме "горячей" замены.  Также опционально есть вход для  независимого источника питания 24 DC.

Главная особенность и уникальность ЕМ 720: в электросчетчике EM720 совмещены три функции:

1. многотарифный учет электроэнергии и регистрация профилей электрической энергии в соответствии с  классом 0.2S ГОСТ Р52323-2005 в составе систем АСКУЭ.
2. измерение показателей качества электроэнергии (ПКЭ) согласно стандартам ГОСТ13109-97, МЭК  61000-4-30-2003 и выдача соответствующих отчетов в составе систем АСКУЭ.
3. регистрация импульсных перенапряжений, коротких замыканий и аварийных режимов в составе систем АСКУЭ.

и плюс функции телемеханики:
Дискретные входы (Контроль состояния / Учет импульсов)
Релейные выходы (Программируемые реле / Импульсы энергии)



Качество электроэнергии является необходимым условием безопасного применения электрооборудования.

Габаритные размеры:

Длина: 303 мм, ширина: 177 мм, глубина: 144 мм. Масса 3,95 кг.

Гарантийный срок - 3 года со дня изготовления.

Время наработки на отказ - 92000 часов. Срок службы 30 лет.



В разделе Библиотека размещены статьи, посвященные подробному описанию счетчика электроэнергии EM720 - "Счетчик электроэнергии EхpertMeter™ EM720 эксперт в области измерений".



Электросчетчик для АСКУЭ EM720
Электросчетчик для АСКУЭ EM720: Функции и характеристики EM720
Электросчетчик для АСКУЭ EM720:  энергия: импорт/экспорт
Учет энергии по ГОСТ Р52323-2005 0.2S
Многотарифная система учета энергии (TOU) (8 тарифных зон для учета электроэнергии, 4 сезона х 4 типа дней) +
Регистрация и хранение профилей нагрузки +
Учет электроэнергии по импульсным входам с других счетчиков +
Электросчетчик для АСКУЭ EM720: мощность
кВт, кВАр, кВА, cosф +
Интегральная мощность кВт, кВА: накапливаемая, скользящая +
Интегральная мощность кВт, кВА: прогнозируемая, максимальная +
Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная +
Максимальное/минимальное значение: кВт, кВАр, кВА +
Электросчетчик для АСКУЭ EM720 : основные измерения
U (фазное, межфазное, общее) +
I, (фазный, общий) + Io +
Частота f (50) +
Несимметрия напряжений и токов +
Максимальный интегральный ток +
Максимальное/минимальное интегральное напряжение +
Максимальное/минимальное значение: U, l, lo, f +
Электросчетчик для АСКУЭ EM720: коэффициент искажения синусоидальности
Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) +
Коэффициент гармонических потерь K-factor +
Коэффициент мощности по основной частоте +
Электросчетчик для АСКУЭ EM720: программируемые входы/выходы
Релейный выход (дополнительный модуль расширения) 2
Дискретные входы 4
Электросчетчик для АСКУЭ EM720:  базовые порты связи
оптический инфракрасный порт IEC 62056-21 +
Количество портов (наращиваемых) 3
Электросчетчик для АСКУЭ EM720: протоколы связи
Modbus RTU/ASCII и DNP3 +
Modbus TCP/IP +
МЭК 61850 (опционально) +
Электросчетчик для АСКУЭ EM720: анализ качества электроэнергии по ГОСТ13109-97
Энергонезависимая память 8Мб
Часы реального времени +
Регистрация событий +
Временные отметки +
Регистрация данных +
Регистрация предыстории +
Осциллографирование +
Сбор данных по току и напряжению +
Регистрация переходных процессов +
Регистрация провалов напряжений и перенапряжений +
Симметричные составляющие +
Регистрация установившегося отклонения напряжения +
Соответствие стандарту  ГОСТ13109-97 +
Электросчетчик для АСКУЭ EM720: энергия гармоник
Мощности гармоник, кВт, кВА +
Энергии гармоник, кВт х час, кВА х час +
Электросчетчик для АСКУЭ EM720: спектр гармоник
Гармоники по напряжению и току, % +
Направление мощности гармоник, кВт, кВАр +
Гармоники по напряжению, В +
Гармоники по току, А +
Интергармоники +
Электросчетчик для АСКУЭ EM720: специальные порты связи
последовательный порт RS232/RS485 (дополнительный модуль) +
Порт Ethernet TCP/IP ((дополнительный модуль) +
Порт USB 1.1 (дополнительный модуль) +
Беспроводный GSM/GPRS модем  (дополнительный модуль) +
Электросчетчик для АСКУЭ EM720: дополнительно
Резервируемое питание (Основное/резервное) +
Антивандальное исполнение +
Учет потерь в линиях и трансформаторах +
Регистрация импульсных напряжений относительно земли +
