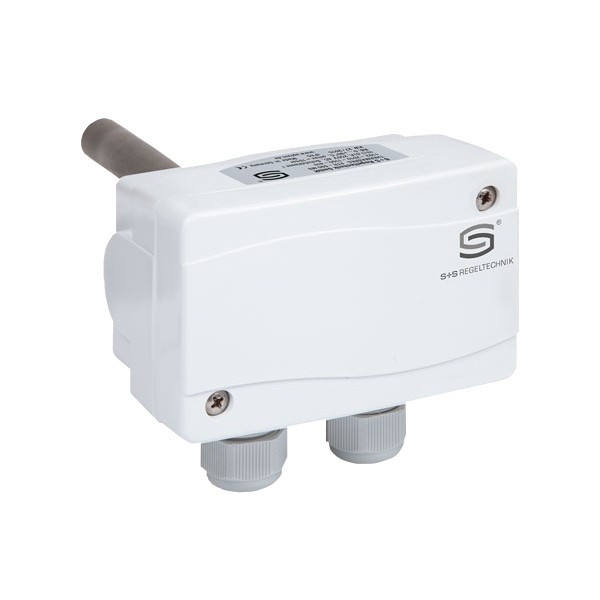

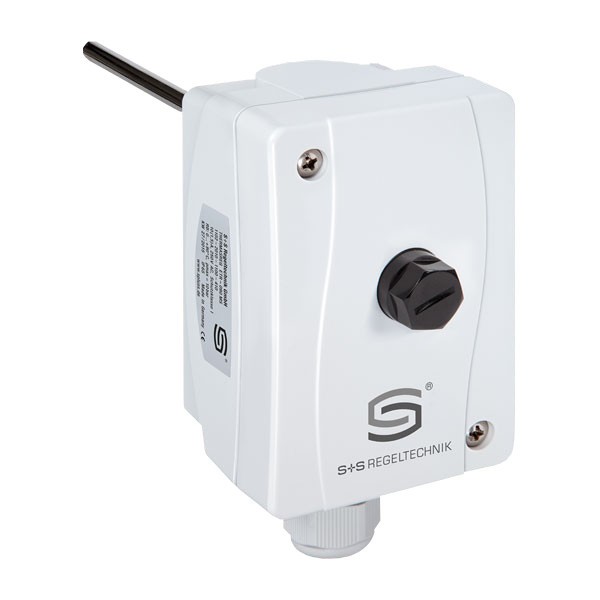

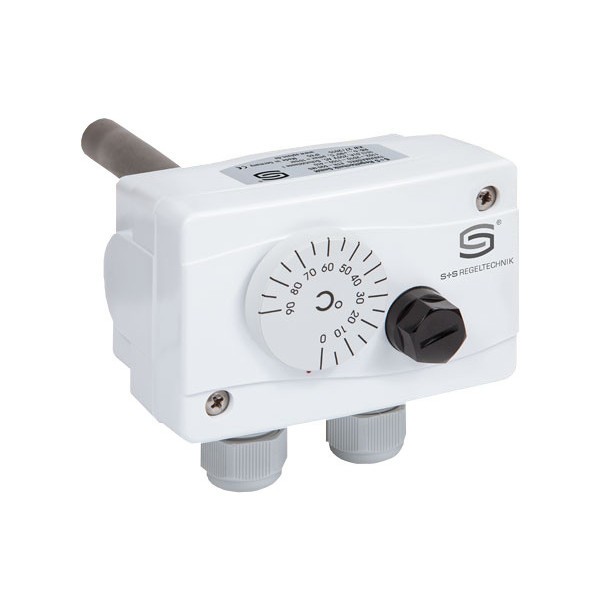

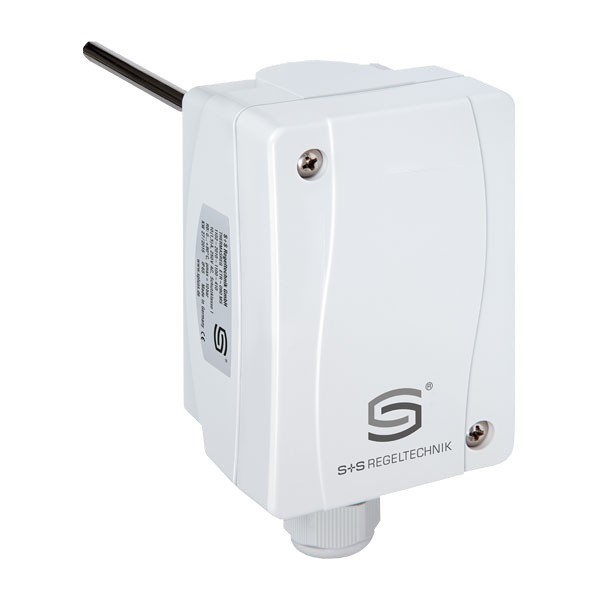

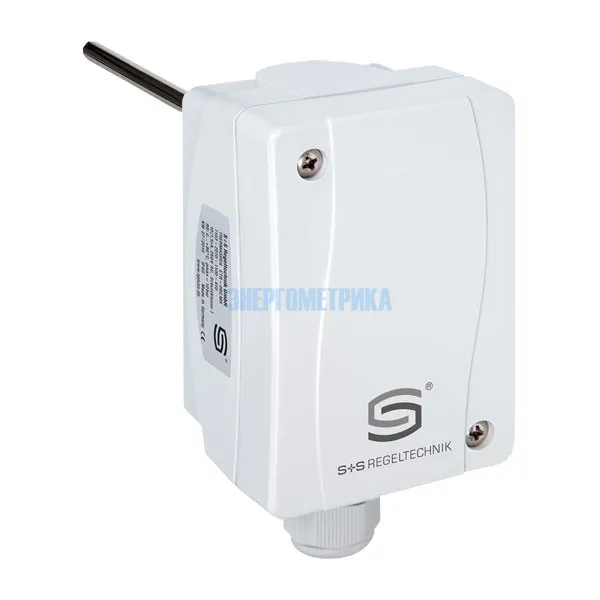

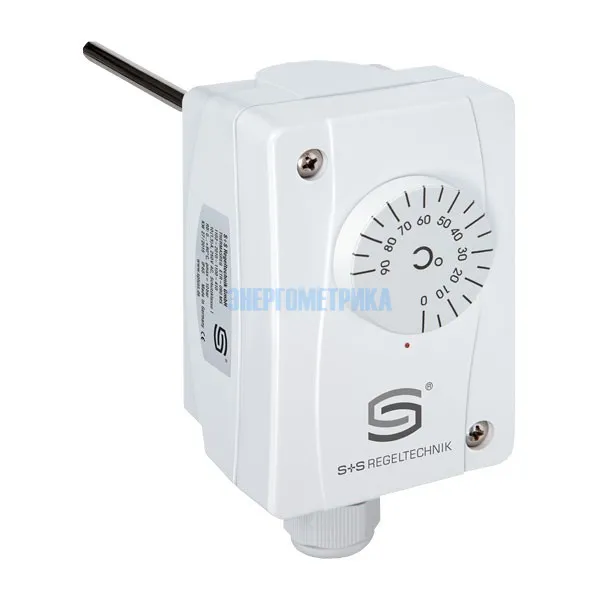

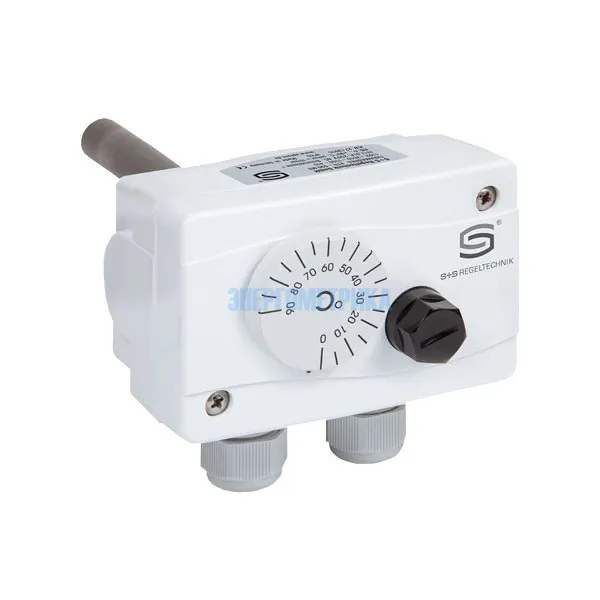

ETR - Терморегулятор встраиваемый одно- и двухступенчатый, включая погружную гильзу
Терморегулятор встраиваемый - ETR предназначен для контроля температурных параметров рабочей среды, а также их регулирования и, при необходимости, ограничения.
Рабочей средой могут выступать воздух и отработанные газы, вода, масло.
Возможны следующие варианты использования прибора:
- TR – регулятор тепла с возможностью настройки,
- TW – реле, контролирующее температурные параметры,
- STB – предохранитель для ограничения температурных параметров.
Задекларированная заводом - изготовителем точность срабатывания достигается исключительно при применении устройства совместно с погружными пластиковыми или металлическими гильзами THR, которые можно заказать дополнительно в разделе «Принадлежности», а также при использовании специальной теплопроводящей пасты.
Устройство может выполняться в одноступенчатом или двухступенчатом виде.
Встраиваемый терморегулятор ETR применяется в отопительных и вентиляционных устройствах, установках для выработки тепла, в виде регулятора для котельных, а также в машиностроительной, аппаратостроительной и других отраслях промышленности.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические данные встраиваемого терморегулятора - ETR | |
| Коммутационная способность (контактная нагрузка) | 24 … 250 B переменного тока + 10 %, 10 A, cos φ = 1,0 24 … 250 B переменного тока + 10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
| Контакт | защищенный от пыли блок переключателей в качестве одно- или двухполюсного беспотенциального переключателя (переключающий) |
| Корпус | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) |
| Размеры | 108 x 72,5 x 70 мм |
| Исполнение | крутильный измерительный механизм с жидкостным наполнением |
| Монтажное положение | произвольное |
| Присоединение кабеля | M 20, с разгрузкой натяжения |
| Температура корпуса | - 10 °C ...+ 65 °C, у корпуса |
| Допустимое отклонение | Tmin ± 5 K; Tmax ± 3 K |
| Погружная гильза | одинарная гильза из никелированной латуни, G 1 ⁄ 2, SW 22, pmax= 10 бар, Tmax= 150 °C одинарная гильза из высококачественной стали 1.4571, V4A, G 1 ⁄ 2, SW 22, pmax = 25 бар, Tmax= 150 °C двойная гильза из высококачественной стали 1.4571, V4A, G 1 ⁄ 2, SW 22, pmax = 40 бар, Tmax= 450 °C |
| Рабочая среда | вода, масло, воздух и отработанные газы |
| Установочная длина | 130 мм, 200 мм |
| Монтаж ⁄ подключение | присоединительная резьба G 1 ⁄ 2 |
| Электрическое подключение | 0,14 - 2,5 мм², по винтовым зажимам |
| Класс защиты | I (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно IEC 60 529) |
| Нормы | соответствие CE-нормам, директива 2004 ⁄ 108 ⁄ EC «Электромагнитная совместимость», директива 73 ⁄ 23 ⁄ EEC «Низковольтное оборудование» |
| Испытания | типовые испытания (EC Type Examination, Module B) согласно директиве 97 ⁄ 23 ⁄ EC, № сертификата: IS -TAF - MUC 08 02 100248356 001, DIN EN 14597 : 2005 -12, регистр. №: TW 120008, TR 119908, STB 120108, TR ⁄ STB 120208 |
