EnergoM-4MC - Трехфазный счетчик энергии на на DIN-рейке

Техническая документация

• EnergoM-4MC_manual_EN.pdf

Параметры

С шириной 4 модуля и стандартным трансформатором тока 100 мА/333 мВ он может использовать внешние трансформаторы тока для расширения диапазона измерения тока до 999 А. В дополнение к базовым функциям измерения напряжения, тока, частоты и другим базовым функциям измерения энергии, EnergoM-4MC может дополнительно измерять расширенные параметры, такие как гармонический анализ и обнаружение дисбаланса напряжения и тока.

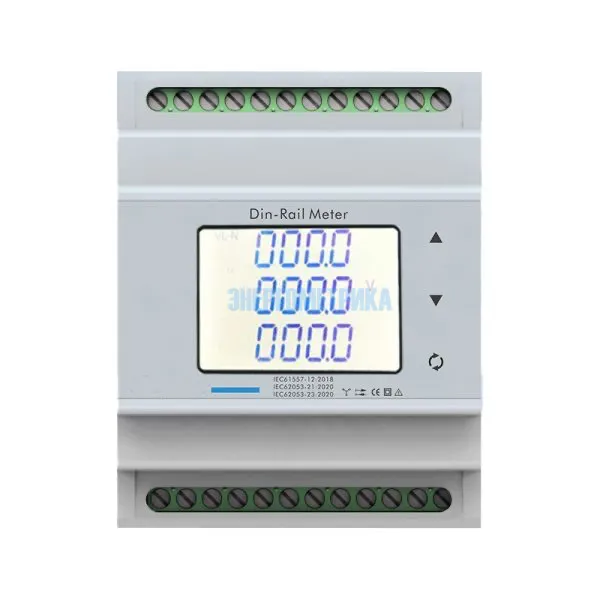

EnergoM-4MC имеет номинальное напряжение CATIII-300 В и выдерживаемое напряжение 2,5 кВ, что обеспечивает безопасность и надежность в сложных электрических средах. EnergoM-4MC обеспечивает показания напряжения и тока в реальном времени через ЖК-экран и поддерживает порты RS485-RTU и импульсного выхода. Его можно расширить несколькими портами DI/DO, предлагая пользователям комплексное решение для управления энергией. EnergoM-4MC соответствует международным стандартам IEC61557 и IEC62053 и подходит для различных нужд жилых, общественных и промышленных помещений.

Применение:

• Измерение всех параметров мощности, мониторинг и управление электропожарами;
• Выставление счетов за электроэнергию в жилых помещениях: жилые районы, многоквартирные дома;
• Коммерческая аренда: офисные здания, торговые площади;
• Коммунальные службы: школы, больницы, правительственные здания;
• Распределенное обнаружение трансформаторов, генераторов, конденсаторов и электродвигателей;
• Системы среднего и низкого давления;
• Интеграторы SCADA, EMS, DCS.

Особенности:

• Широкий спектр применения
  3-фазный счетчик электроэнергии EnergoM-4MC на DIN-рейку поддерживает номинальный ток до 999 А с внешним подключением CT 100 мА/333 мВ. Кроме того, доступна конфигурация порта multi-DI/DO. Таким образом, он широко используется для 1-фазных 2-проводных, 3-фазных 3-проводных, 3-фазных 4-проводных систем в жилых помещениях, аренде помещений и промышленных приложениях.
• Высокоточное измерение основных и дополнительных расширенных электрических параметров
  Трехфазный счетчик электроэнергии на DIN-рейку EnergoM-4MC, новое решение для мониторинга, может измерять и контролировать активную энергию (кВт·ч), реактивную энергию (кВар·ч), активную мощность (Вт), реактивную мощность (Вар), полную мощность (ВА), напряжение (В), ток (А), коэффициент мощности, спрос и частоту. Кроме того, вы также можете настроить расширенные измерения параметров, такие как гармоники, качество электроэнергии. В целом, класс точности 0,5 по IEC61557 или IEC62053. Точность ± 0,5% для напряжения и тока, 0,1% для частоты, 0,01% для коэффициента мощности, 1% для мощности, класс 1 для активной энергии, класс 2 для реактивной энергии.
• Тип выхода
  Для 3-фазного счетчика EnergoM-4MC на DIN-рейке можно использовать как выход RS485, так и импульсный выход. Наcтраиваемый выход для измерения энергии при импорте или экспорте. Поддержка 1 выхода RS485, 1 импульсного выхода или комбинации одного выхода RS485 и одного импульсного выхода.
• Компактный размер и простота монтажа

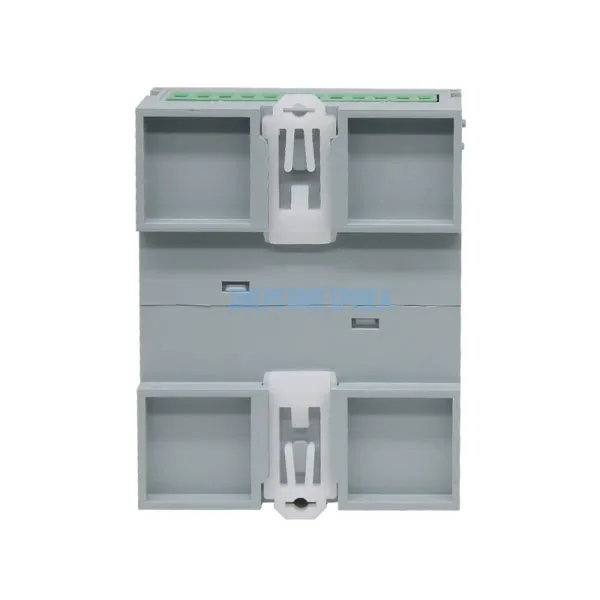

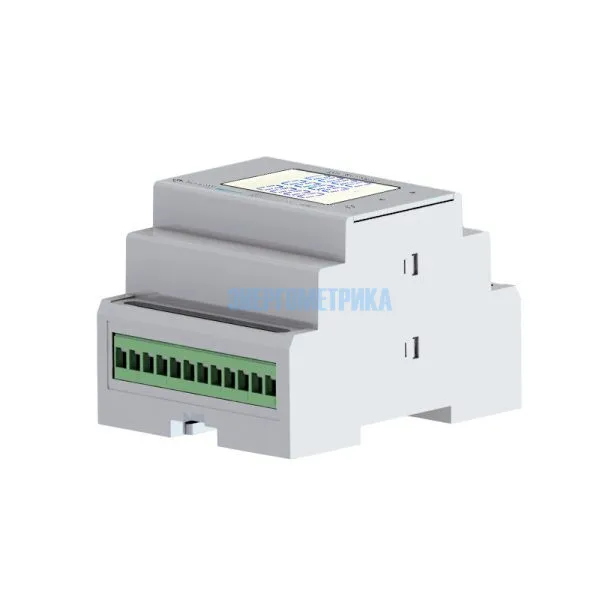

  EnergoM-4MC имеет современный компактный дизайн, что позволяет устанавливать счетчик электроэнергии в модульном распределительном устройстве в соответствии с EN 62208 (счетчик электроэнергии имеет ширину 4 модуля) на 35-миллиметровой рейке. Размер составляет 78*90*60 мм. Небольшой размер и установка на DIN-рейку облегчают монтаж на месте.
