ALTR-1, ALTR-3, ALTR-5, ALTR-7 - Накладной терморегулятор

Арт.: ALTR-1, ALTR-3, ALTR-5, ALTR-7

Механический жидкостный термостат/накладной терморегулятор ALTR 1/3/5/7 серии THERMASREG® предназначен для регулирования температурных параметров в различных трубопроводах, баках или резервуарах, а также поддержания их в заданном диапазоне значений.

Двухпозиционный терморегулятор ALTR позволяет контролировать, и при необходимости ограничивать температуру теплоносителя в системах водяного отопления, в частности теплых водяных полах.

Принцип работы накладного терморегулятора ALTR заключается в переключении однополюсного контакта между режимами нагрева и охлаждения при достижении температуры теплоносителя заданных пороговых значений.

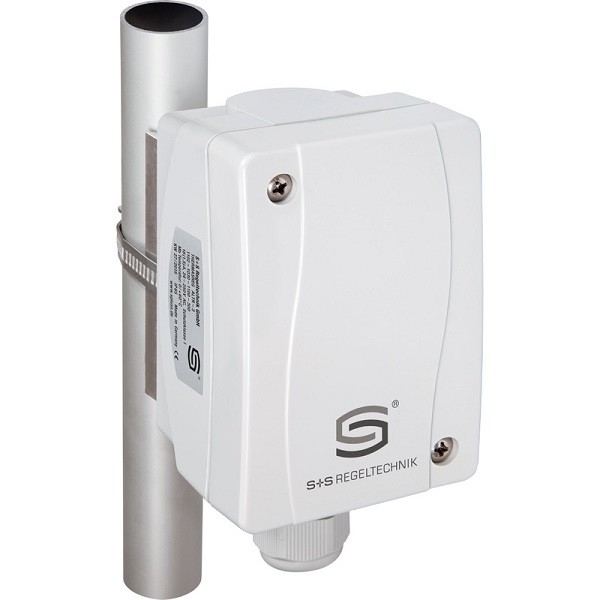

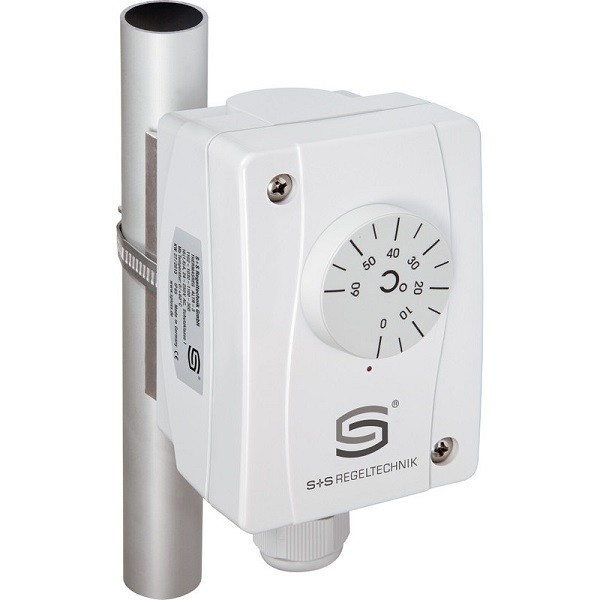

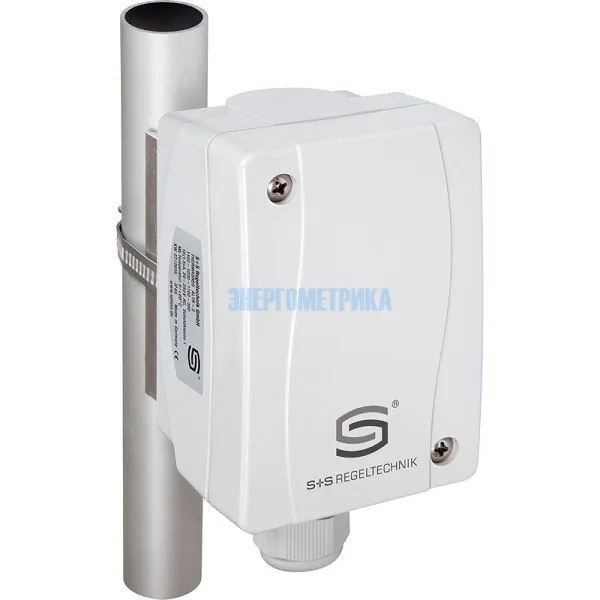

Одноступенчатое устройство, оснащенное релейным выходом, может выполняться в виде терморегулятора с наружными органами настройки (TR) или в виде реле контроля температуры с внутренней настройкой (TW).

Корпус терморегулятора ALTR 1/3/5/7 соответствует классу защиты IP65. Он выполнен из АБС-пластика повышенной при помощи стеклополимеров прочности, а нижняя часть изготовлена из оцинкованной стали. Фиксация накладного терморегулятора ALTR производится стяжной металлической пружиной.

Доступные конфигурации

Модель				Артикул
THERMASREG® ALTR-1				1102-1030-1100-100
THERMASREG® ALTR-3				1102-1030-1100-300
THERMASREG® ALTR-5				1102-1030-1100-400
THERMASREG® ALTR-7				1102-1030-1100-500
THERMASREG® ALTR-1 U				1102-1030-2100-100
THERMASREG® ALTR-3 U				1102-1030-2100-300
THERMASREG® ALTR-5 U				1102-1030-2100-400
THERMASREG® ALTR-7 U				1102-1030-2100-500

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики накладного терморегулятора ALTR-1, ALTR-3, ALTR-5, ALTR-7
Коммутационная способность:	24…250 B переменного тока +10 %, 16 A, cos φ = 1,0 (контактная нагрузка) 24…250 B переменного тока +10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА
Диапазон температур:	0 °C …+90 °C
Контакт:	защищенный от пыли блок переключателей (переключающий) в качестве однополюсного, беспотенциального переключателя
Корпус:	пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010)
Размеры корпуса:	108x70x73,5 мм (Thor II)
Присоединение кабеля:	M20x1,5 с разгрузкой натяжения
Температура корпуса:	-35...+65 °C
Допустимое отклонение:	Tмин ±5 K; Tмакс ±5 K
Исполнение:	крутильный измерительный механизм с жидкостным наполнением
Монтаж ⁄ подключение:	бесконечная стяжная лента металлическая с замком (содержится в комплекте поставки)
Размеры стяжной ленты:	Ø = 13-92 мм (¼ - 3"), L = 300 мм
Электрическое подключение:	0,14-2,5 мм2, по винтовым зажимам
Степень защиты:	IP65 (согласно EN 60 529)
ПРИНЦИП РАБОТЫ:	Нагрев: (на шкале) заданное значение соответствует порогу отключения обогрева. Порог включения расположен ниже на величину зоны нечувствительности. Контакт 2-3 размыкается при увеличении температуры до установленного значения. Охлаждение: установленное (на шкале) заданное значение соответствует порогу включения охлаждения. Порог отключения расположен ниже на величину зоны нечувствительности. Контакт 1-2 замыкается при увеличении температуры до установленного значения.
