PM175 - Анализатор качества электроэнергии SATEC

Артикул: PM175

Анализатор качества электроэнергии PM175 SATEC является недорогим, компактным, многофункциональным, трехфазным измерителем, регистратором и анализатором качества энергии (по ГОСТ13109-97).

Прибор позволяет провести технический учет электроэнергии.



Для упрощения монтажа доступно готовое решение PM175-SC - многофункциональный измерительный преобразователь с внешними трансформаторами тока.



Измерение энергии происходит в четырех квадрантах, класс точности 0.2S (IEC62053-22:2003).  В комплекте с прибором РМ175 SATEC бесплатно поставляется русскоязычная версия программы PAS.

При использовании GSM модема, который можно опционально заказать с прибором, связь становится беспроводной. Дальность связи ограничена только зоной покрытия сотового оператора. В комплект идет бесплатный пакет PAS, работающий с GSM модемом.

Переносной электроанализатор EDL175XR SATEC реализует все возможности анализатора качества электроэнергии PM175.

Для подключения прибора PM175 по току применяют разъемные трансформаторы тока.

Анализатор качества электроэнергии РМ175 SATEC измеряет прямые показатели качества электроэнергии (ПКЭ). РМ175 SATEC специально разработан для удовлетворения требований широкого спектра пользователей, от разработчиков электрических панелей до операторов подстанций.

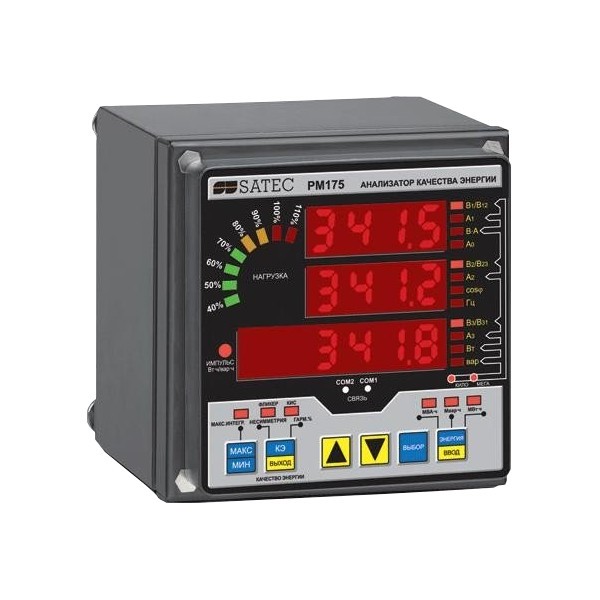

Яркий 3-х строчный LED дисплей обеспечивает удобное чтение данных с электроанализатора PM175 SATEC. Возможна удалённая установка дисплея (на расстояние до 1000 метров от прибора).

Два порта связи позволяют локальное и удалённое автоматическое чтение данных с прибора и его программирование. Для этого в комплект с электроанализатором PM175 SATEC  входит специализированное ПО PAS для сбора данных.

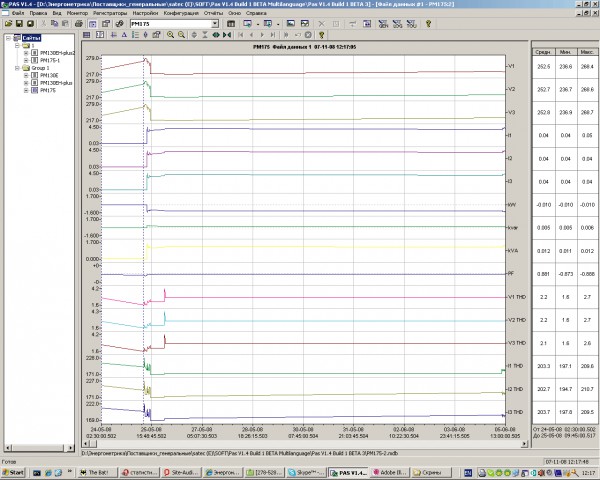

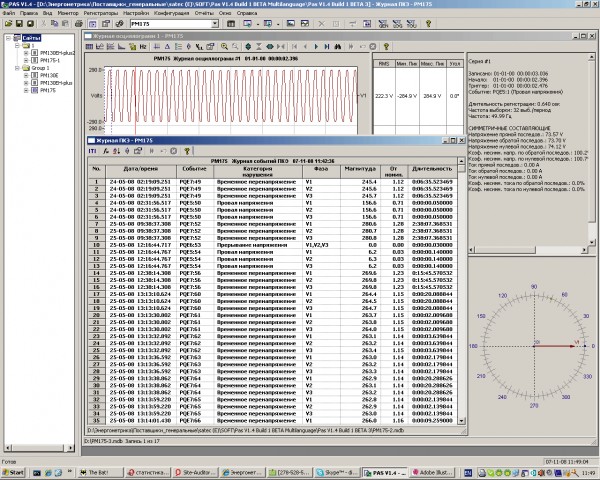

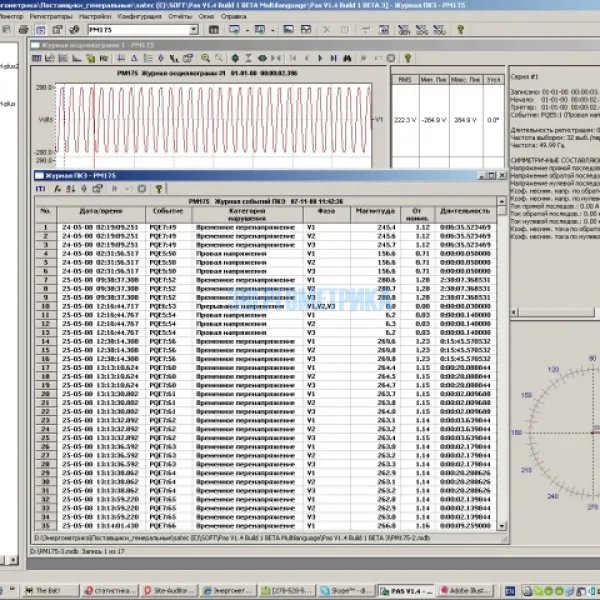

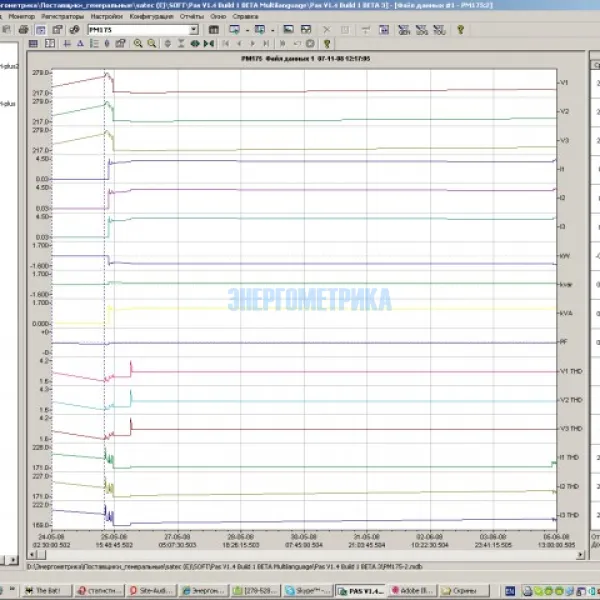

Программа PAS может быть использована для задания  установок РМ 175 SATEC через порты связи, для получения данных реального  времени (мониторинга) и зарегистрированных данных и событий, а также для  обновления версии программного обеспечения прибора.

У прибора предусмотрены собственные различные опции удалённой связи, включая телефонные линии, локальную сеть и интернет.  Совместная работа с  интеллектуальным коммуникатором ETC2002 предлагает, используя интернет, возможность для мониторинга и контроля энергосистем из любого места и в любое время.

PM175 SATEC измеритель показателей качества электрической энергии по ГОСТ13109-97 - технические  характеристики :



  • 3 входа напряжения и 3 входа переменного тока изолированы гальванически, для прямого подключения к линии электроэнергии или через трансформаторы тока и напряжения
  • Многофункциональный 3-фазный измерительный прибор (реальные действующие значения (RMS), напряжения, токи, мощности, cos φ, ток нейтрали, несимметрия напряжений и токов, частота)
  • Встроенный анализатор гармоник, КИС (THD) напряжения и тока, TDD тока и К-фактор тока, КИС (THD) интергармоник, до 50-й гармоники
  • Спектр гармоник и углы по напряжению и току
  • Измерение интегральных значений тока, напряжения, мощности, THD, TDD.
  • Счетчик электроэнергии в четырех квадрантах, класс точности 0.2S (IEC62053-22:2003)
  • Time-of-Use (TOU), 8 общих и тарифных регистров энергии/интегральной мощности x 8 тарифов, 4 сезона x 4 типа дней, 8 изменений тарифов в день, легко программируемая тарифная схема
  • Автоматический дневной профиль для энергии и максимальной интегральной мощности (общие и тарифные регистры)
  • Встроенный программируемый контроллер, 16 управляющих триггеров; программируемые установки и задержки времени; управление выходными реле; время реакции 1/2 -периода
  • Регистратор событий для регистрации внутренней диагностики, событий триггеров и операций цифровых входов/релейных выходов
  • 16 разделов регистрации данных; программирование записи в разделы данных на периодической основе или по какому-либо внутреннему или внешнему триггеру
  • Два раздела регистрации формы волны; одновременная запись 6 каналов переменного тока на одном графе; частота записи 32, 64 и 128 точек за период; до 20 периодов перед событием; до 30 секунд непрерывной записи на частоте 32 точки за период
  • Регистратор качества энергии EN50160 (статистика соответствия EN50160, статистика сопровождения по гармоникам EN50160, встроенный анализатор качества энергии; программируемые установки и гистерезис; готовые к использованию отчёты)
  • Запись и мониторинг форм волны в реальном времени; одновременная запись по 6 каналам 4-х периодов на частоте записи 128 точек за период
  • Удобный для чтения 3-строчный (2x4 символа + 1x6 символа) яркий дисплей со светодиодными индикаторами, регулируемое время обновления, опция прокручивания страниц с регулируемым временем экспозиции, авто-возврат на страницу по умолчанию
  • Графический элемент на светодиодах, отображающий нагрузку в процентах относительно определённого пользователем тока нагрузки
  • Два цифровых входа для мониторинга внешних контактов и получения импульсов от счетчиков энергии, воды и газа
  • 2 релейных выхода для аварийной сигнализации и управления, и для выходных импульсов энергии
  • 2 опциональных оптически изолированных аналоговых выхода с внутренним источником питания; опции выхода 0 20мА, 4-20 мА, 0-1 мА, и ± 1 мА (± 5 мА по заказу)
  • 2 опциональных оптически изолированных аналоговых входа с внутренним источником питания; опции входа 0-20мА, 4-20 мА, 0-1 мА, и ± 1 мА (± 5 мА по заказу)
  • частота 50/60 Гц
  • Опциональный аналоговый расширитель AX-8 (до двух расширителей на один РМ175), обеспечивает дополнительно 2 x 8 аналоговых выходов; опции работы 0 20мА, 4-20 мА, 0-1 мА, и ± 1 мА (источник питания 50/60 Гц)
  • Точные внутренние часы с резервным питанием от батарейки
  • 1 Мбайт RAM с резервным питанием от батарейки для записи долговременных данных и форм волны
  • Два порта связи, имеющиеся опции связи:
    • COM1: RS-232/RS-422/RS-485
    • Телефонный модем 56K
    • Ethernet 10/100BaseT, возможна поддержка eXpertPower™
  • COM2:
    • RS-422/RS-485
  • Протоколы связи Modbus RTU, Modbus ASCII и Modbus/TCP
  • Защита паролем установки параметров и сброса с панели прибора и через канал связи. Запись в раздел регистрации событий (Event log) попыток несанкционированного доступа в прибор
  • Лёгкое обновление версии программы прибора через любой порт связи


Качество электроэнергии является необходимым условием безопасного применения электрооборудования.


В разделе Библиотека размещены статьи, посвященные подробному описанию анализатора электроэнергии РМ175 SATEC - "Новые возможности контроля качества электрической энергии по ГОСТ13109-97". и  "PM175 Satec для мониторинга эффективности работы электронасосов. Регистрация режимов работы и запуска электронасосов."



Функции и характеристики анализатора качества электроэнергии PM175
Анализатор качества электроэнергии PM175: основные измерения
U +
I, Io +
f (50, 60) +
Несимметрия напряжений и токов +
Максимальный интегральный ток +
Максимальное/минимальное интегральное напряжение +
Максимальное/минимальное значение: U, l, lo, f +
f (25, 400) +
Мощность
кВт, кВАр, кВА, cosф +
Интегральная мощность кВт, кВА: накапливаемая, скользящая +
Интегральная мощность кВт, кВА: прогнозируемая, максимальная +
Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная +
Максимальное/минимальное значение: кВт, кВАр, кВА +
Энергия: импорт/экспорт
кВт x час, кВАр x час, кВА x час суммарная и по каждой фазе +
Импульсные выходы KYZ +
Импульсные входы KYZ +
Энергия двунаправленная и нетто +
Тарифная система учета энергии (TOU) +
Импульсные входы +
Учет энергии IEC 62053-22(2003) 0.2S
Коэффициенты искажения синусоидальности
Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) +
Приведенный коэффициент искажения синусоидальности по току TDD(I) +
Коэффициент гармонических потерь K-factor +
Коэффициент мощности по основной частоте +
Программируемые входы/выходы
Релейный выход 2
Цифровые выходы 2
Цифровые входы 2
Аналоговые выходы 2
Аналоговые выходы расширителя АХ-8 +
Аналоговые входы 2
Базовые порты связи
RS 232/422/485 +
Количество портов 2
Протоколы связи
Modbus RTU +
Modbus TCP +
Modbus ASCII +
Анализ качества электроэнергии по ГОСТ13109-97
Энергонезависимая память 1Mb
Часы реального времени +
Регистрация событий +
Временные отметки +
Регистрация данных +
Регистрация предыстории +
Осциллографирование +
Сбор данных по току и напряжению +
Регистрация переходных процессов +
Регистрация провалов напряжений и перенапряжений +
Симметричные составляющие +
Регистрация установившегося отклонения напряжения +
Соответствие стандарту EN50160 +
Энергия гармоник
Мощности гармоник, кВт, кВА +
Энергии гармоник, кВт х час, кВА х час +
Спектр гармоник
Гармоники по напряжению и току, % +
Направление мощности гармоник, кВт, кВАр +
Гармоники по напряжению, В +
Гармоники по току, А +
Интергармоники +
Дополнительные входы
Дополнительные входы переменного тока -
Дополнительные входы переменного напряжения -
Дополнительные входы постоянного напряжения -
Специальные порты связи
Встроенный модем +
Порт Ethernet TCP/IP +
Порт USB -
Инфракрасный порт -
GPS синхронизации времени -
Profibus DP +
IRIG-B -
Дополнительно
Резервируемое питание (Основное/резервное) -
