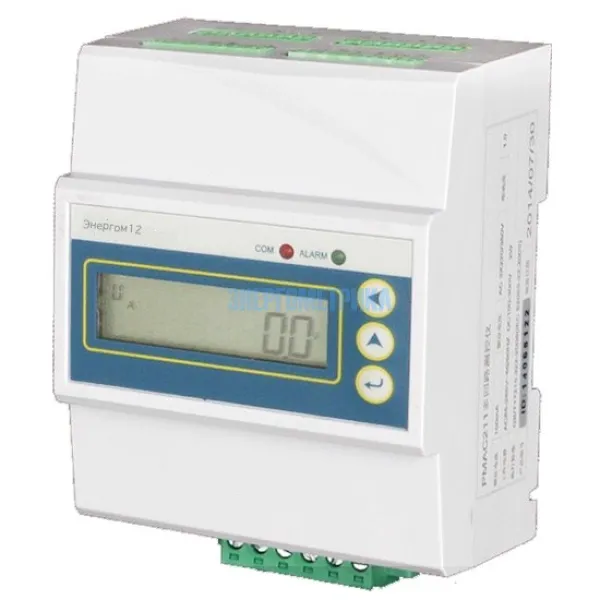

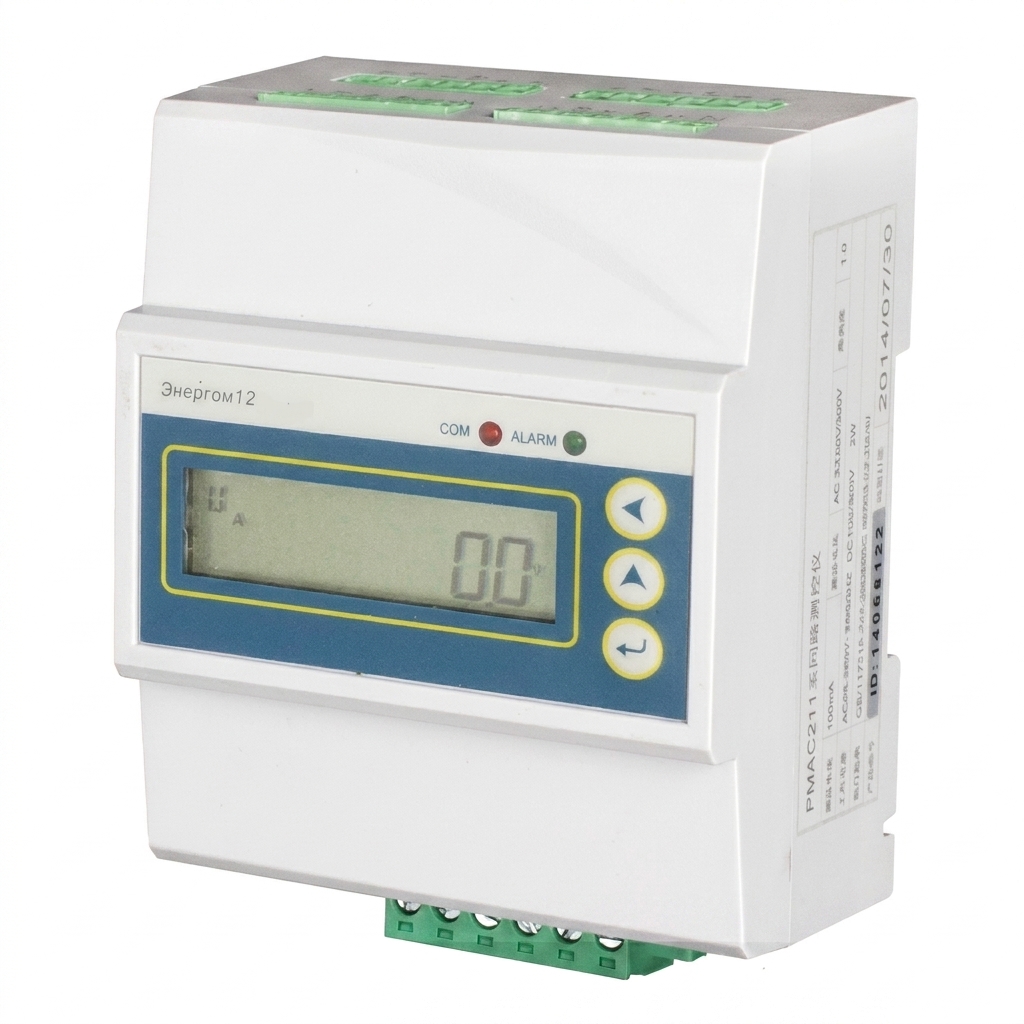

Энергом 12 многоканальный измеритель параметров электроэнергии

Артикул: Энергом 12

Энергом 12 Многоканальный измеритель параметров электроэнергии и электрический счетчик это самое выгодное  решением для учета электроэнергии на таких объектах как: офисные и жилые здания, торговые центры, центры обработки данных или Дата-центры.

Измеритель Энергом 12 помогает уменьшить затраты на электроэнергию, отслеживая потребление электроэнергии и предотвращая простои.

Измеритель Энергом 12 быстро и недорого осуществляет учет там, где его никогда не было раньше.

Это простая в развертывании, компактная система, позволяет в реальном времени получать данные об основных параметрах электроэнергии.

Система состоит из базового блока и внешних малогабаритных разъемных трансформаторов тока, устанавливаемых без разрыва токовых цепей. Также потребуется внешний источник питания.

Многоканальный измеритель электрической энергии Энергом 12 осуществляет учет электроэнергии и основных параметров сети по 12 однофазным или 4 трехфазным каналам.

Энергом 12

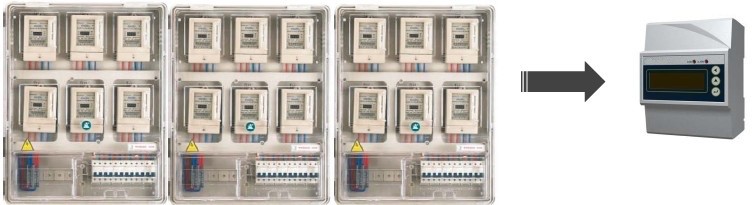

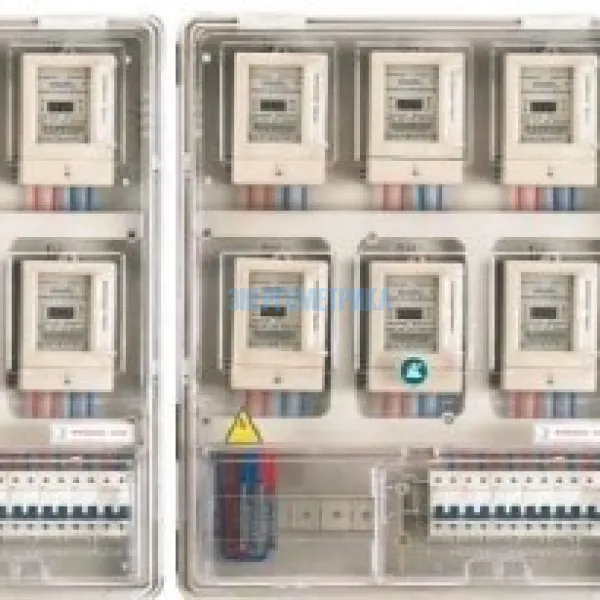

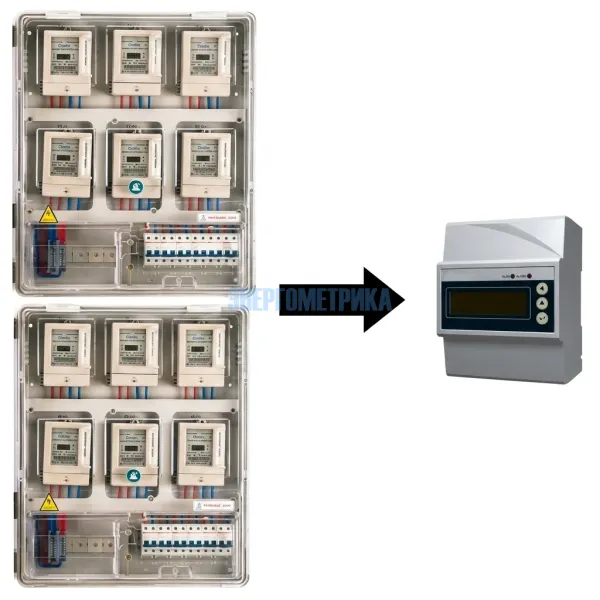

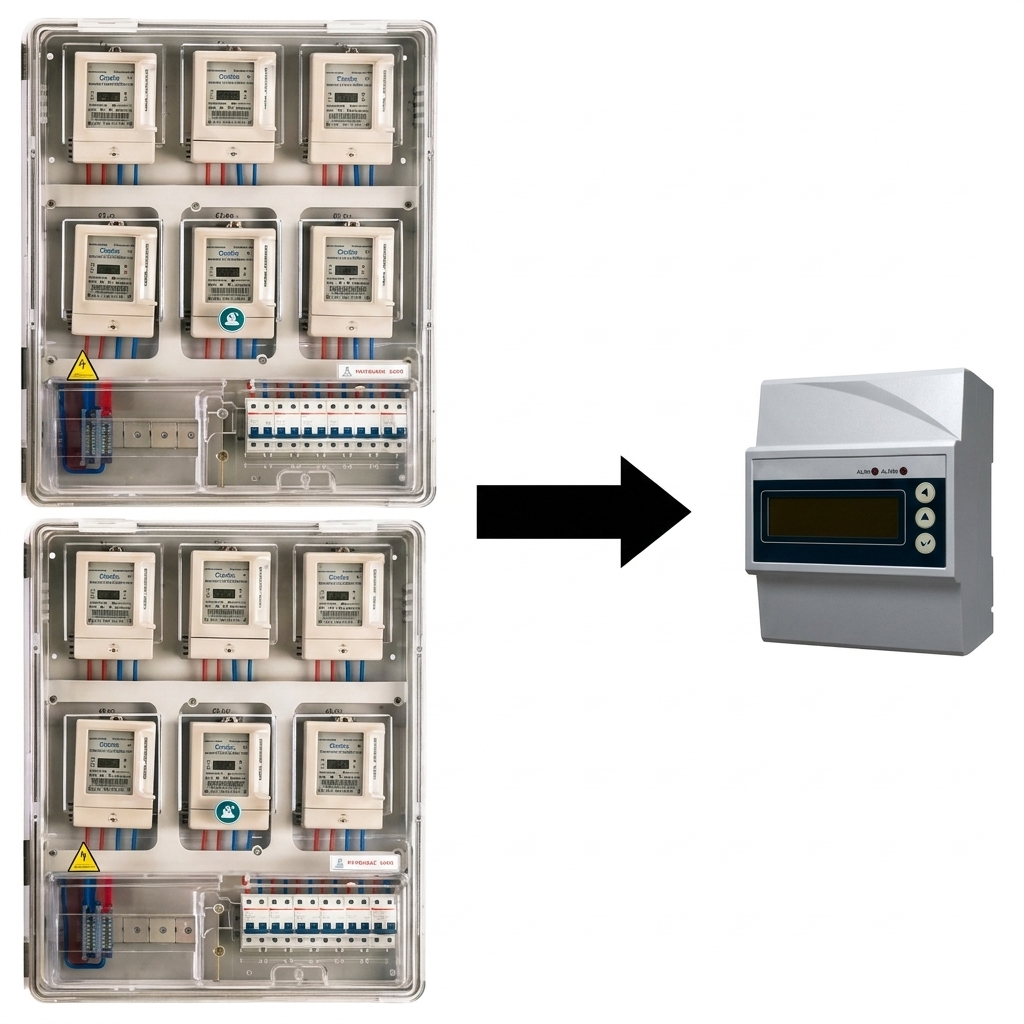

таким образом заменяет 12 однофазных электросчетчика серии SPM91 или 4 трехфазных электрических счетчика серии SPM93

Многоканальный измеритель параметров электроэнергии Энергом 12 обеспечивает учет активной и реактивной электроэнергии. Прибор также предоставляет полную информацию для контроля электрических параметров для 3-фазной или однофазной сети: ток, напряжение, cos φ (коэффициент мощности), частота, активная мощность, реактивная мощность, полная мощность.

Параметры автоматически регистрируются в специальный журнал данных объемом 64 Мбит для основных параметров, с шагом регистрации 15 мин.

Подключение прибора по току производится через специальные внешние разъёмные токовые трансформаторы на 100А, 200А, 400А, 800А, 1000А, 1500А, 2000А, до 5000А поставляемые вместе с прибором.

В многоканальном счетчике электроэнергии Энергом 12 для технического учета есть возможность регистрации событий: автоматический регистратор событий SOE (Event Log) с разрешением 1 мс. Перечень регистрируемых событий: включение или отключение питания, изменение параметров настроек.

На передней панели многоканального электросчетчика Энергом 12 размещены 7 LED индикаторов отображающие: рабочее состояние прибора, состояние коммуникационного порта – прием или передача данных, динамику потребляемой активной энергии по каждому  потребителю.

Программное обеспечение, бесплатно поставляемое вместе прибором, может быть использовано: для задания параметров настроек многоканального электросчетчика Энергом 12 через порт связи,  для получения данных в реальном времени (мониторинга) и зарегистрированных данных и событий.

При этом используется встроенный порт связи: RS-485 с поддержкой стандартного протокола Modbus RTU.

Основные характеристики многоканального электросчетчика Энергом 12:

  • учет активной и реактивной электроэнергии по каждому каналу;
  • измерение по 12 однофазным или 4 трехфазным потребителям;
  • контроль электрических параметров трехфазной или однофазной сети (ток, напряжение, частота, активная, реактивная и полная мощность, cosφ (коэффициент мощности));
  • автоматический профиль нагрузки на год с шагом 15 минут для измеряемых параметров (по каждому каналу);
  • мульти тарифная функция для многотарифного учета электроэнергии;
  • сервисное ПО в комплекте;
  • встроенный программируемый регистратор событий с разрешением 1 мс;
  • встроенная энергонезависимая память 64 Мбит;
  • 12 разъемных трансформаторов тока - выбираются из перечня: 100А, 200А, 400А, 800А, 1000А, 1500А, 2000А, до 5000А;
  • прочное исполнение, крепление на DIN-рейку;
  • питание 18-72 В DC, габаритные размеры 110х75х80,1 мм;
  • многоканальный счетчик электроэнергии Энергом 12 может быть подключен к интеллектуальному шлюзу.
 Технические характеристики многоканального счетчика электроэнергии - Энергом 12
Вход ток: 100 мА, напряжение: 330В(Фаза-N)/570В(фаза-фаза), частота: 50/ 60 Гц
Перегрузка 120% от номинального, непрерывно
Подключение

4 потребителя по 3-фазной сети или 12 потребителей по 1-фазной сети

Питание 18...72В DC
Потребление ≤5 ВА
Связь

RS485 порт, протокол Modbus-RTU, скорость: 1200, 2400, 4800, 9600, 19200 bps, Адрес: 1...247

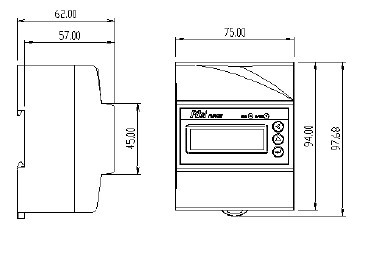

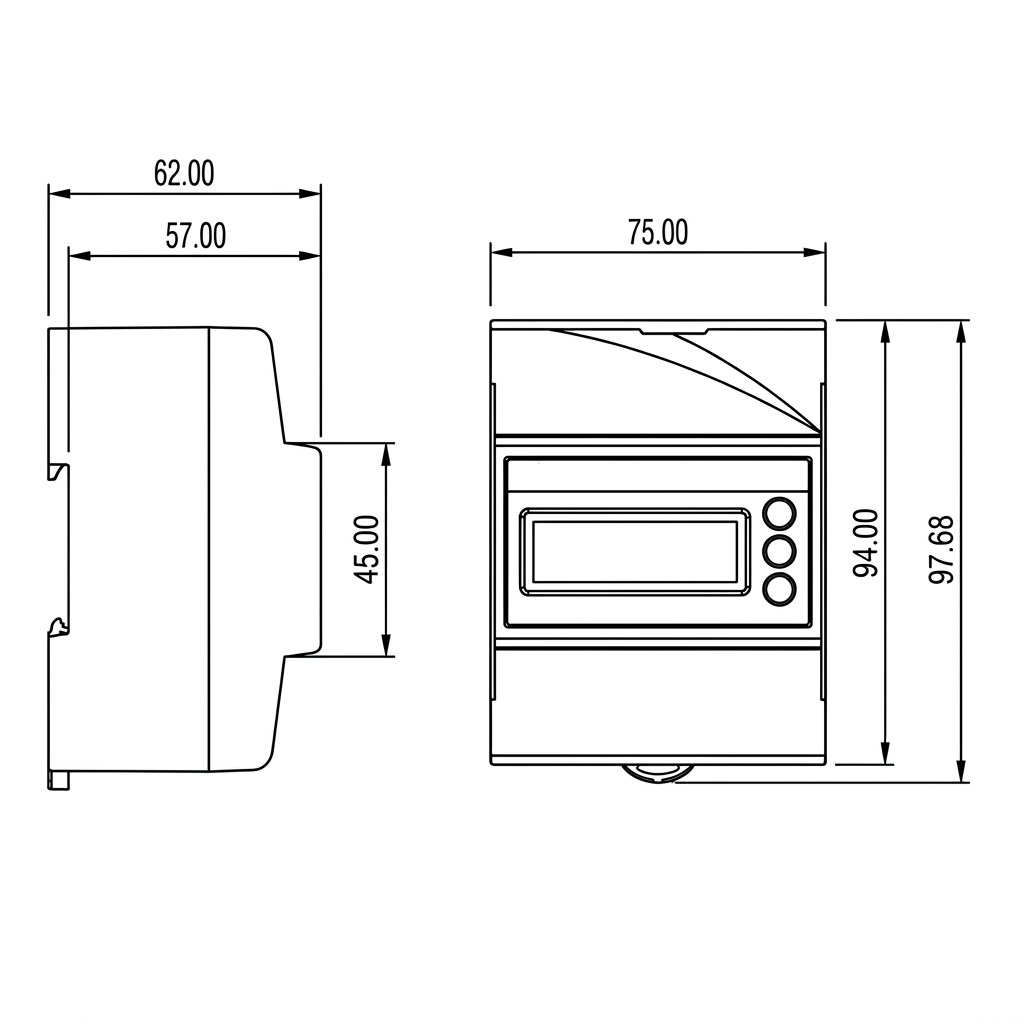

Размеры (В x Ш x Д)

110*75*80.1 мм
Время обновления данных 1 секунда
Память 64Mбит, с шагом 15 мин
Условия эксплуатации
Рабочая температура: -20°С... +55°С
Температура хранения: -40°С... +70°С
Влажность: 5%...95% без конденсации
Давление: 70 кПa...106кПa



Измеряемые параметры
многоканального счетчика электроэнергии - Энергом 12
Параметр Точность Разрешение Диапазон измерения
Напряжение 0,5% 0,01 В 0...570 В
Ток 0,5% 0,01 A 0...100 A
Активная мощность 0,5% 1 Вт по каждой фазе 0...150 МВт
Реактивная мощность 1,0% 1 вар по каждой фазе 0...150 Мвар
Полная мощность 1,0% 1 ВА по каждой фазе 0...150 МВА
Коэффициент мощности 1,0% 0,001 -1,000...+1,000
Частота 0,5% 0,01 Гц 45 Гц...65 Гц
Активная энергия 1,0% 0,01 кВтч 0...99,999,999.9 кВтч
Реактивная энергия 2% 0,01 кварч 0...99,999,999.9 кварч
