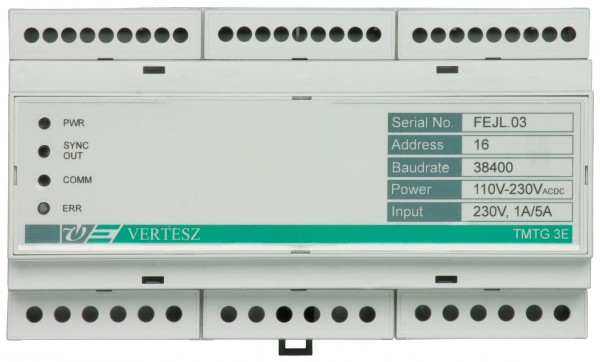

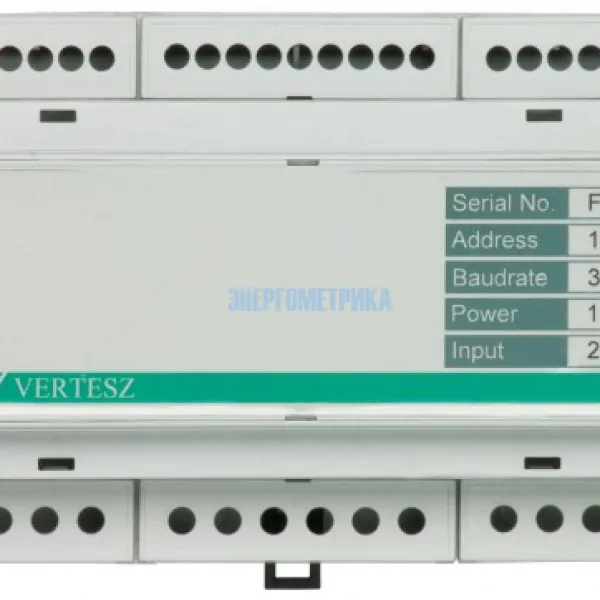

TMTG-3E - Счетчик электроэнергии для технического учета электроэнергии

Артикул: TMTG-3E

TMTG-3E - счетчик электроэнергии для технического учета электроэнергии, многофункциональный регистратор напряжения и тока, измерительный преобразователь параметров электросети применяется для измерения, регистрации и передачи результатов измерения в форме аналоговых и цифровых сигналов (RS485, Modbus RTU). Измерения производятся в трехфазной сети.


TMTG-3E позволяет регистрировать события в сети напряжения: провалы, всплески, перенапряжение. Вместе с меткой времени каждое событие характеризуется: номером фазы, типом события, временем нахождения вне диапазона, значением напряжения.

Настроить конфигурацию TMTG-3E, считать и отобразить результаты измерений можно с помощью поставляемой в комплекте бесплатной программой ВЕРА.



Прибор TMTG-3E имеет свидетельство об утверждении типа средств измерений (№ 43323-09 в Госреестре средств измерений).



Событием в сети напряжения является выход действующего значения измеряемого напряжения за пределы 0,9 ... 1,1 U (U - номинальное значение). В следующей таблице приведен список событий с уровнями напряжения, регистрируемый в архив:



Классификация событий напряжения
Диапазон,% Значение напряжения при U В = 230,94 Тип события

120 ...

277,13 Перенапряжение
115 ... 120 265,58 ... 277,13
110 ... 115 254,03 ... 265,58
70 ... 90 161,66 ... 207,85 Спад напряжения
40 ... 70 92,376 ... 161,66
20 ... 40 46,188 ... 92,376
10 ... 20 23,094 ... 46,188
0 ... 10 0 ... 23,094 Провал напряжения



TMTG-3E позволяет измерять и регистрировать во внутренней энергонезависимой памяти (2 МБ) следующие величины параметров электрической сети:



  • потребленная и генерируемая активная и реактивная энергии
  • среднеквадратичные значения (True RMS) напряжения и тока
  • коэффициенты нелинейных искажений по напряжению и току
  • коэффициент формы (кресс фактор)
  • частота переменного тока
  • активная мощность
  • реактивная мощность
  • полная мощность
  • коэффициент мощности


Также TMTG-3E способен проводить осциллографирование однофазного тока и напряжения для визуальной оценки искажений формы волны. Запись сигнала происходит при выполнении условий срабатываний: по команде, по логическому импульсу, по исполнению условия в зависимости от заданного порогового значения.


Погрешности измерения напряжения и тока - 0,1%

Погрешность измерения активной, реактивной и полной мощности - 0,2%

Сетевое общение с прибором осуществляется по RS-485 с использованием протокола Modbus RTU. При помощи конвертера ВИЭ, производства VERTESZ электроника, Осуществляется преобразование формата Modbus RTU в формат Modbus TCP с интеграцией с помощью Ethernet в системы АСКУЭ, АСУТП.


Особенности ТМТG-3E:

  • расчет параметров производится специальным процессором. Заложенный математический алгоритм позволяет точно рассчитывать все параметры, независимо от формы входных сигналов при коэффициенте нелинейных искажений измеряемого сигнала свыше 20% (THD). Что обеспечивает корректное измерение в цепях с частотными и тиристорными регуляторами.

  • высокое быстродействие преобразования СКО: 40 мс или два периода сети.

  • двухдиапазонное исполнение: 1А 5А.

  • высокая перегрузочная способность: до 4хUn и 10хIn.

  • ведение и хранение осциллограмм измеряемых сигналов (синхронизация, триггер).

  • высокоточная синхронизация измерений с метками астрономического времени.

  • наличие функций «интеллектуального счетчика», Исполнение с графическим жидкокристаллическим дисплеем (опция). С помощью цветного ЖК-дисплея можно наблюдать форму сигнала по напряжению и току за 8 периодов (512 значений длительностью 160 мс) Запись производится в оперативной памяти, поэтому при выключении прибора записи теряются.

  • 3 программируемых аналоговых выхода для вывода любых измеряемых значений в виде унифицированных сигналов 0 ... 5мA, 0 ... 20мA, 4 ... 20мA и 10В, или ± 10мА, ± 20мА.

  • 3 программируемых дискретных выхода (полярность мощности и результатов измерения потребляемой энергии или потребление активной и реактивной мощности в виде последовательности импульсов и пр.).

  • 3 программируемых дискретных входа (синхроимпульс измерений, ограничение мощности, сумматор импульсов и пр.).



  • наличие двух программируемых компараторов с гистерезисом (дополнительно), которые могут быть привязаны к любому измеряемому параметру. Компараторы (выходной транзистор с ОК) могут работать по порогу срабатывания. В этом случае состояние выхода меняется при пересечении заданного уровня, относящегося к любому измеряемому или вычисленному сигналу. Если компаратор не привязан ни к одной из величин, то управление его выходом (установка 0 или 1 на выходе) возможно через RS-485 подачей определенной команды.

  • электронный ярлык согласно МЭК 1451: записаны все данные устройства и настройки (заводской номер, адрес, установленные уровни входных / выходных сигналов, величин гистерезиса).



Прибор содержит 2 Мбайта памяти Flash, в которой находится архив, содержащий массивы измеренных величин и массивы событий напряжения. Запись в архив происходит по синхроимпульсу. Массив измеренных данных может содержать следующие значения (дополнительно):



Содержание массива измерений

Опция

Дополнительно измеряемые величины

Текущие значения

фазное напряжение

U1, U2, U3

линейное напряжение

U12, U23, U13

симметричные составляющие фазного напряжения

U1, U2, U0

коэффициент искажения напряжения

КНИU1, THDU2, THDU3

фазный ток

Я1Я2Я3

ток нейтрали (рассчитанный)

ЯN

симметричные составляющие тока

Я1Я2Я0

коэффициент искажения тока

КНИI1, THDЯ2, THDЯ3

кресс-фактор тока

CF1, CF2, CF3

активная мощность

П1Р2Р3, ΣP

реактивная мощность

Q1, Q2, Q3, ΣQ

полная мощность

S1, S2, S3, ΣS

коэффициент мощности

PF1, ПФ2, ПФ3, ПФΣ

частота

F

минимальное, максимальное значения (опция)

Если эта опция не выбрана, тогда устройство регистрирует среднее значение выбранной величины между двумя синхроимпульсами. При выборе этой опции кроме среднего значения устройство регистрирует минимальное и максимальное значения.

Потребленная энергия

временное значение потребленной энергии

Значение интегрированной энергии EP +, ЕС -, ЕQ +, ЕQ -между двумя синхроимпульсами.

суммарные значения энергии

Актуальное значение счетчиков суммарной энергии в момент записи.

Показание счетчиков

показания счетчиков

CNTR0, CNTR1, CNTR2



Регистратор TMTG-3E также называют: интеллектуальный счетчик электрической энергии, Однофазный измерительный преобразователь параметров электроэнергии и параметров сетей, прибор измерения качества электрической энергии, регистратор событий электросети и помех.



Матрица функций

Функции

Измеритель мощности
TMTG-1F,
TMTG-3F
Счетчик энергии
TMTG-1E, TMTG-3E
Ограничитель нагрузки
TMTG-3M
Анализатор
TMTG-3R
Измерения

Ток, напряжение (действительные значения - True RMS)

Симметричные составляющие тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Линейное напряжение • (только для TMTG-3F) • (только для TMTG-3E)
Среднеквадратичное значение в нулевом проводе - IN (рассчитанное) • (только для TMTG-3F) • (только для TMTG-3E)
Частота • (только для TMTG-3F) • (только для TMTG-3E)
Форма сигнала тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Мощность, коэффициент мощности
Энергия
THD по току и напряжению
Гармонические составляющие тока и напряжения
Коэффициент формы тока
Программируемые
аналоговые выходы (3 шт)

0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА •
Регистрирование

Массивы измерения


События в сети   • (только для TMTG-3E)
Цифровые входы

Опрос цифровых входов


Сумматор импульсов
Цифровые выходы

Пороговые значения

 •
Импульсы энергии
Ограничитель мощности
Прочие функции

Часы реального времени





Интеллектуальные многофункциональные преобразователи (I, Uf, P, Q, Ep, Eq) (1- и 3-х фазные с несимметричной нагрузкой)
TMTG-1F однофазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC
TMTG-3F трехфазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей



Интеллектуальные измерители энергии

TMTG-1E однофазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU),и импульсными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC
TMTG-3E трехфазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU), с дискретными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей
TMTG-3M трехфазный ограничитель мощности с 3 ступенями выкулючения нагрузки
TMTG-3R 3-фазный с регистрацией параметров качества сети и гармонических составляющих сигналов тока и напряжения с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами и русскоязычным цветным LCD дисплеем





Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
