DFPM20-D (SPM20-D) - Многоканальный счетчик электроэнергии постоянного тока
DFPM20-D (SPM20-D) многоканальная система измерения параметров электроэнергии и электрический счетчик постоянного тока это самое выгодное решение для телекоммуникационных систем и систем управления нагрузкой постоянного тока.
Многоканальная система учета параметров электроэнергии постоянного тока DFPM20-D (SPM20-D) предназначена для получения данных в режиме реального времени об основных параметрах электроэнергии: напряжение, ток, мощность, электроэнергия в 12 однофазных цепях постоянного тока.
Точный контроль и учет электроэнергии с помощью многоканальной системы DFPM20-D (SPM20-D) позволяет эффективно контролировать энергопотребление постоянного тока.
DFPM20-D (SPM20-D) позволяет формировать сигналы тревоги: перегрузка, недогрузка, перегрузка по току, неисправность датчика. Система учета параметров электроэнергии постоянного тока оснащена интерфейсом RS485 (протокол ModBus RTU).
Основные сферы применения многоканальной системы учета параметров электроэнергии постоянного тока DFPM20-D (SPM20-D): телекоммуникационные системы, системы управления нагрузкой постоянного тока.
Уникальными особенностями системы учета параметров электроэнергии постоянного тока DFPM20-D (SPM20-D) являются:
- Малый размер. Устанавливается на минимальном расстоянии от цепи, даже при ограниченном свободном пространстве;

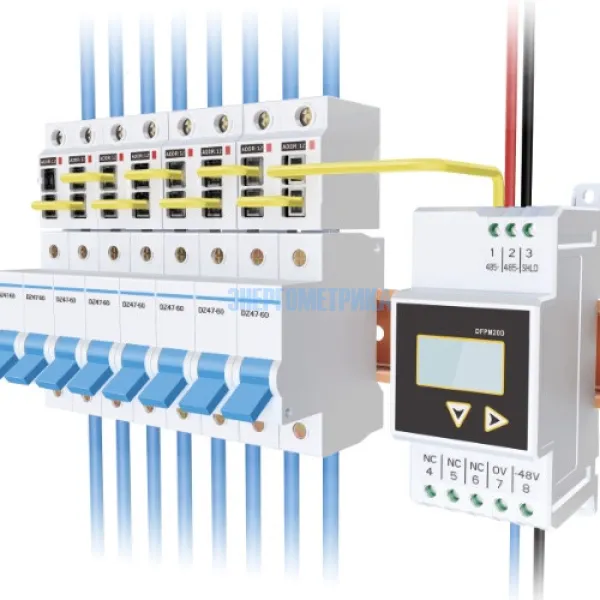

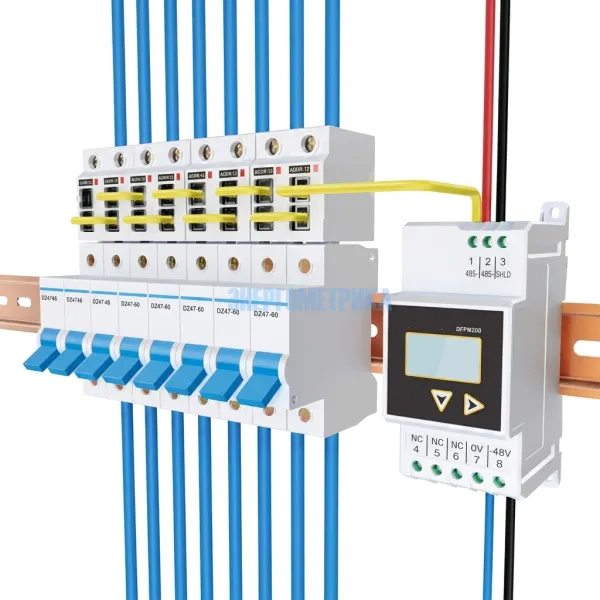

- Сверхкомпактный дизайн. Прибор состоит из блока управления и датчиков тока (порт RJ12, неразъемный сердечник);
- Широкий диапазон измерения. Поддержка силы тока до 63 А;
- Многоканальность. Поддержка до 12 однофазных цепей постоянного тока;
- Высокая точность. Класс измерения напряжения и тока: 0.5; мощности: 1.0;
Основными преимуществами по сравнению с традиционными счетчиками постоянного тока являются сокращение на 50% пространства при монтаже и увеличение скорости монтажа и обслуживания на 50%.
Основные характеристики элементов многоканальной системы учета параметров электроэнергии постоянного тока DFPM20-D (SPM20-D):
| DFPM20-D-М (SPM20-D-M) - Основной модуль многоканальной системы учета параметров электроэнергии постоянного тока |
|||||||||
| Режим подключения | Однофазный двухпроводной | ||||||||
| Источник питания | Питание от измерительной цепи | ||||||||
| Номинальное входное напряжение |
Однофазный двухпроводной: 48В постоянного тока Диапазон: 50...125% |
||||||||
| Напряжение питания | Однофазный двухпроводной: 48В постоянного тока Диапазон: 50...125% | ||||||||
| Потеря мощности | Цепь питания: ≤15 Вт | ||||||||
| Связь |
Последовательный порт RS485 протокол ModBus Скорость передачи данных: 4800, 9600, 19200 бит/с Адрес: 1...247 |
||||||||

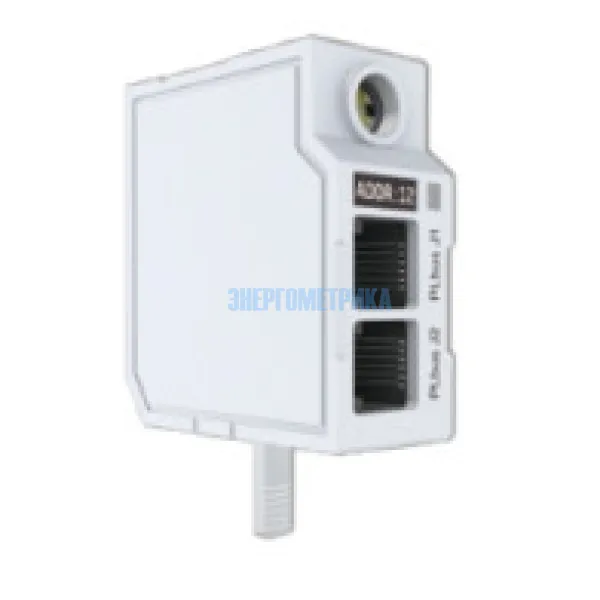

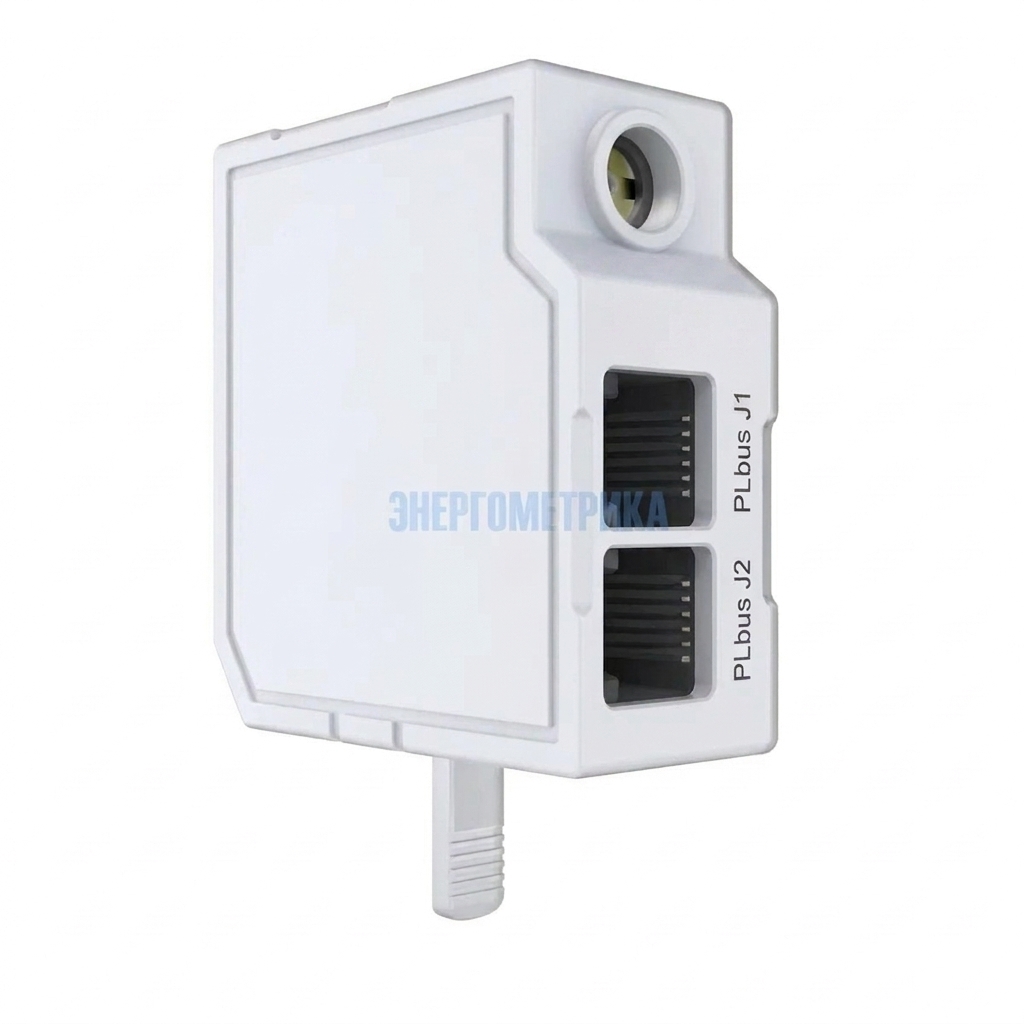

| DFPM20-D-S (SPM20-D-S) - Датчик с неразъемным сердечником многоканальной системы учета параметров электроэнергии постоянного тока |
|||||||||
| Режим подключения | Через шину (2 порта RJ12) | ||||||||
| Номинальный входной ток | 5 (63) А | ||||||||
| Монтаж | Неразъемный сердечник | ||||||||
| Отверстие | 6.8 мм | ||||||||
| Точность измерения электрических параметров | ||||||||||
| Параметр | Точность | Измерительный диапазон | ||||||||
| Напряжение | 0.5% | 40...120% | ||||||||
| Ток | 0.5% | 0...63А, 1..120% | ||||||||
| Мощность | 1.0 % | Одна фаза 0~±5 кВт | ||||||||
| Электроэнергия | 1.0% | 0...99999999.9 кВт/ч | ||||||||
| Условие эксплуатации многоканальной системы учета параметров электроэнергии постоянного тока |
|||||||||
| Класс защиты IP | IP52 (передняя панель) | ||||||||
| Условия эксплуатации |
Нормальная температура эксплуатации: -20...+55°С Температура эксплуатации: -20...+50°С Температура хранения: -30...+80°С Влажность: <95%, без конденсата |
||||||||
| Информация о заказе многоканальной системы учета параметров электроэнергии постоянного тока DFPM20-D (SPM20-D) |
|||||||||||
| Модуль | Код заказа | Описание | |||||||||
| Основной модуль | DFPM20-D (SPM20-D) | -М | Подключение к разным сетям: однофазным двухпроводным, трехфазным четырехпроводным | ||||||||
| Датчик измерения | DFPM20-D (SPM20-D) | -S | Датчик с неразъемным сердечником: 5(63) А, 6.80 мм | ||||||||
