VAW - Счетчик постоянного тока

Артикул: VAW

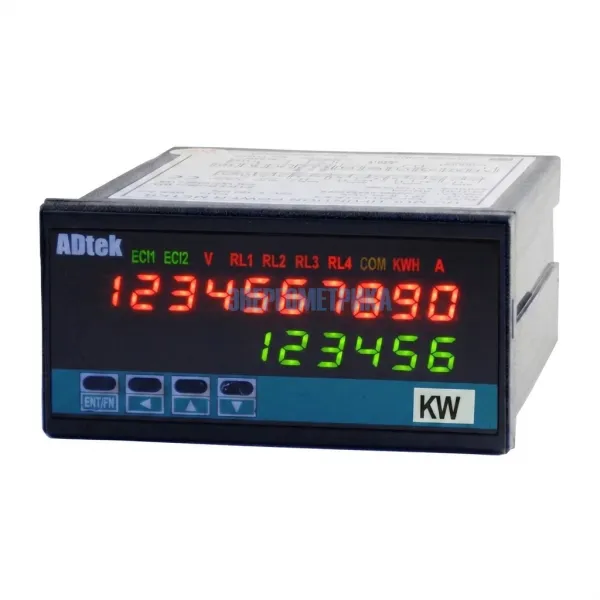

Счетчик постоянного тока VAW обеспечивают высокую точность измерения, отображает значения постоянного напряжения, тока, мощности, энергии (импорт/экспорт) и времени работы.



Электрический счетчик постоянного тока VAW также оснащен 4 релейными выходами, 1 аналоговым выходом, 1 импульсным выходом, 2 внешними входами управления и 1 портом RS485 (Modbus RTU) с поддержкой универсальных функций, например, удаленного ввода/вывода, сигнализации и связи.



Счетчик постоянного тока VAW можно использовать с системами, работающими на солнечной и ветряной энергии, а также при тестировании портативных вычислительных устройств. С целью экономии электроэнергии. Прибор оснащен инновационным таймером для отключения подсветки и светодиодного дисплея.



Особенности

  • Измерение постоянного напряжения, тока, мощности, энергии (импорт/экспорт)
  • 4 реле с разными вариантами настройки: Напряжение/ток/мощность (кВт): максимальное/минимальное значение, задержка пуска/гистерезис/задержка подачи и отключения питания.
    Энергия (кВт/ч): работа в режиме N/R/C
    Другое: DO (цифровой выход)
  • 2 внешних входа управления с разными вариантами настройки: Напряжение/ток/мощность (кВт): относительное PV (текущее значение)/удержание PV/максимальное или минимальное PV
    Энергия (кВт/ч): канал/сброс
    Другое: DI (удаленный мониторинг)/сброс триггера
  • Аналоговое переключение между значениями напряжения/тока/мощности(кВт)/выходной энергии
  • Опционально: импульсный выход управления и порт RS485

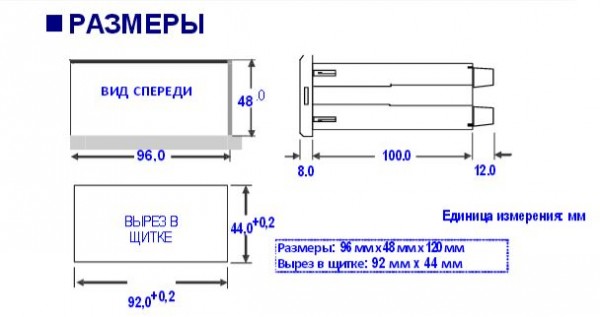

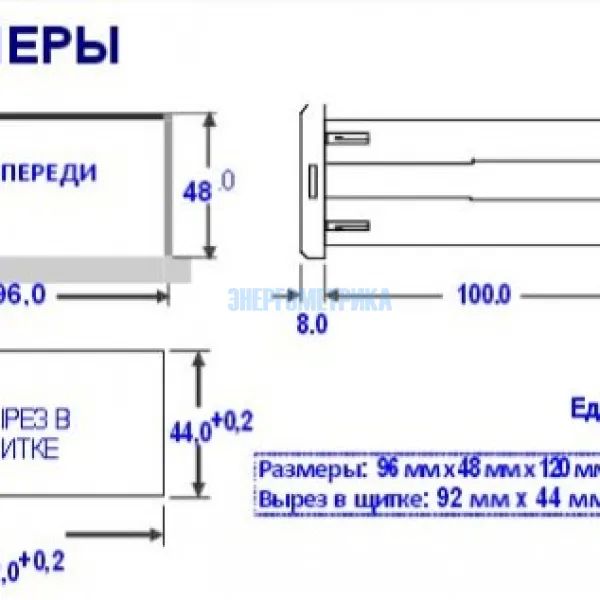

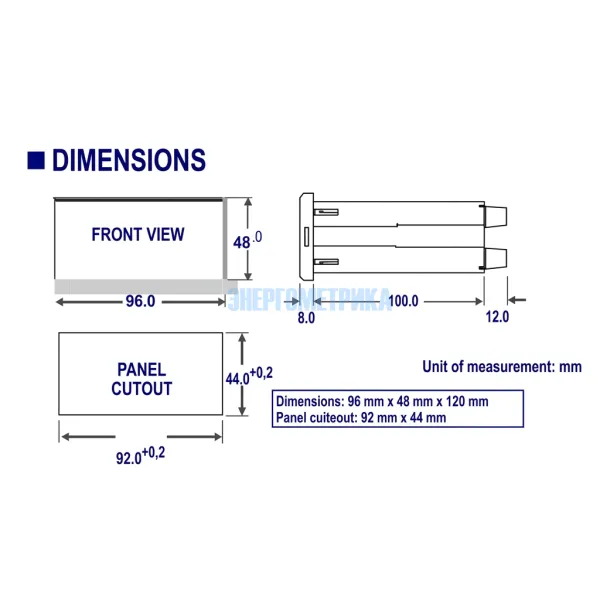

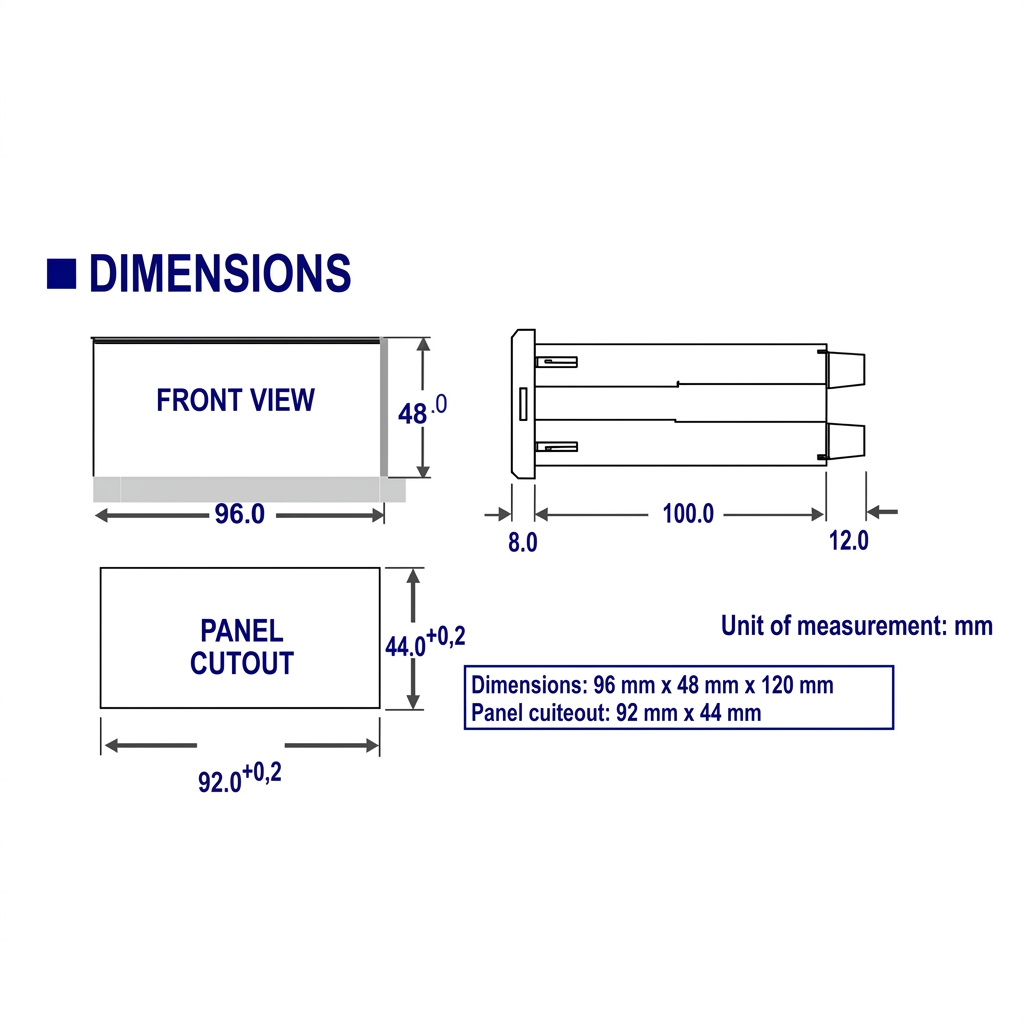

  • Габаритные размеры для установки на DIN-рейку (96х48 мм)
  • Сертификация CE, соответствие RoHS

Применение

Мониторинг систем, работающих на солнечной энергии. Оборудование для тестирования.

Технические характеристики счетчика постоянного тока VAW
Диапазон измерения
0 — 50мВ / — 60,00 мВ 0 - 200,00 мкА
0 — 100,00 мВ 0 — 2,0000 мА
0 — 200,00 мВ 0 — 20,000 мА
0 — 2,0000 мА 0 — 200,00 мА
0 — 20,00 В/—50,00 В 0 — 2,0000 А
0 — 100,0 В/—200,0 В 0 — 5,000 A
0 - 300,00 В/-600,0 В 0 — 10,000 A

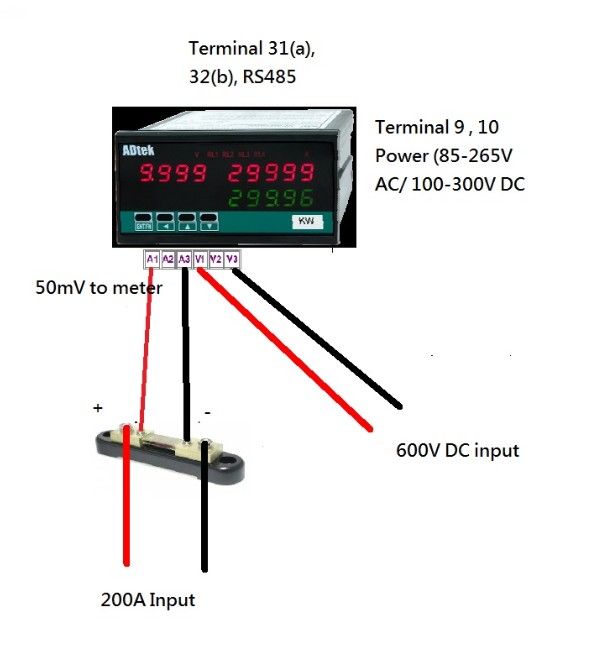

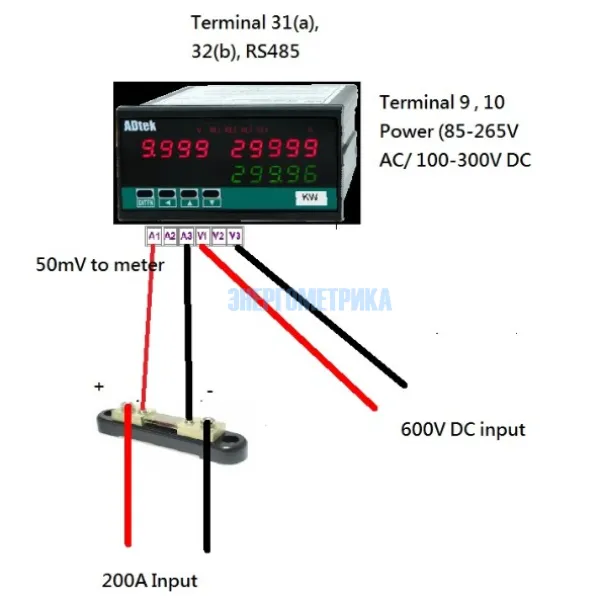

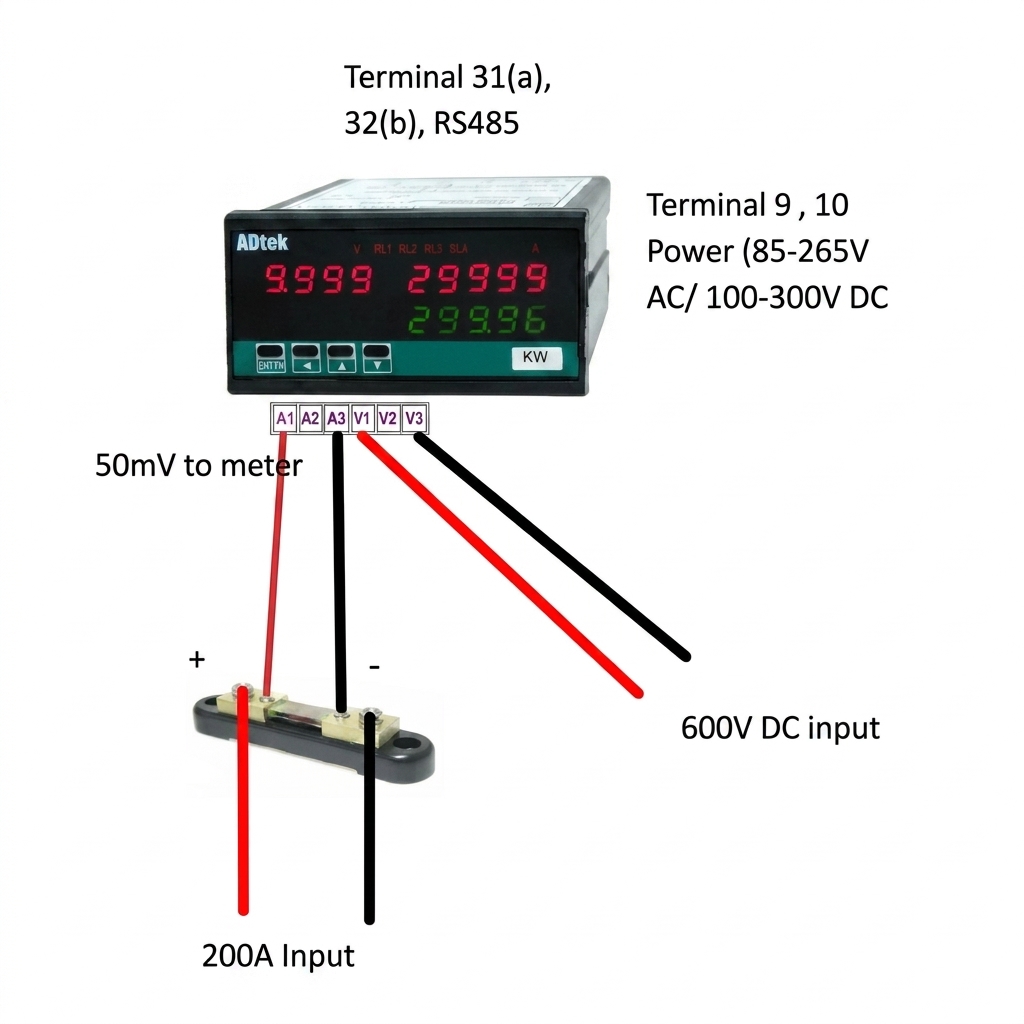

Если значение тока выше 10 А, подключите токовый шунт и выберите диапазон

Точность измерения счетчика постоянного тока VAW
Параметры Точность Диапазон Разрешение
Напряжение 0,04% ± 1 цифра -1999—+9999 0,001 мВ — 0,01 В
Ток 0,04% ± 1 цифра -19999—+99999 0,01 мкА - 0,01 А
Мощность 0,1% ± 1 цифра -19999—+99999 Автодиапазон



Параметры Точность Диапазон Разрешение
Энергия (импорт) 0,1% ± 1 цифра 0—9999999999 0,0001 (кВт/ч)
Энергия (экспорт) 0,1% ± 1 цифра -1999999999—0 0,0001 (кВт/ч)
Время работы 5,256 мин/год 0—99999999 1 час



Технические характеристики счетчика постоянного тока VAW
Калибровка: Калибровка клавишей фронтального регистра
Преобразователь A/D: разрешение 16 бит
Частота выборки:

15 циклов/сек

Время отклика: ≤ 100 мс. (при ср. = "1") по умолчанию
Максимальное входное значение:
Напряжение: 2х от номинального при постоянной работе;
4х от номинального в теч. 2 секунд;
Ток: 3х от номинального при постоянной работе;
10х от номинального в теч. 10 секунд;
50х от номинального в теч. 1 секунды (для 5 А)
Дисплей и функции счетчика постоянного тока VAW
Числовой дисплей: Двойной дисплей 0,28" (7,1 мм) высокой яркости
Верхняя строка отображает 10 цифр
Нижняя строка показывает 6 цифр
Прокрутка страниц: Параметры отображаются на 4 страницах:
Напряжение (4 цифры), ток (5 цифр) и мощность,
Импорт энергии и мощность,
Экспорт энергии и мощность,
Время работы и мощность.
Индикация ввода/вывода: 10 квадратных светодиодов
Индикация питания реле и импульсов (RL4)
: 4 квадратных красных светодиода
Индикация функции ECI:
2 квадратных зеленых светодиода
RS485:
1 квадратный оранжевый индикатор
Определение и отображение значений кВт/ч:
1 квадратный красный
Масштабирование: Доступны две функции масштабирования Изоляция входа.
Напряжение: Низкий уровень: Программируемый диапазон: -1999 ~ + 9999
Высокий уровень: Программируемый диапазон: -1999 ~ +9999
Десятичная точка: программируемая от 0 / 0,0 / 0,00 / 0,000
Ток: Низкий уровень: Программируемый диапазон: -1999 ~ + 9999
Высокий уровень: Программируемый диапазон: -1999 ~ +9999
Десятичная точка: программируемая от 0 / 0,0 / 0,00 / 0,000
Мощность (кВт): Автоматический диапазон: -19999 ~ ± 0,0001 ~ 99999 (кВт) в соответствии с кратным напряжения и тока.
Десятичная точка зависит от более высокого разрешения напряжения или тока.



    • Функции управления (опционально)
    • Реле контроля:
    • Четыре реле



      Реле 2 и реле 3: Dual FORM-C, 1 А/230 В AC, 3 А/115 В



      Резистор разрыва: 150 Ом на последнем значении.



      Реле 1 и реле 4: Dual FORM-A, 1 А/230 В AC, 3 А/115 В



    • Внешние управляющие входы (ECI)
    • Аналоговый выход (опционально)
    • Импульсный выход (опционально)
    • RS485 (опционально)
    • Условия эксплуатации:
    • Рабочая температура: 0~60 ˚C



      Рабочая влажность: 20 ~ 95% относительной



      Температурный коэффициент: ≤ 100 PPM/˚C



      Температура хранения: -10~70 ˚C



      Корпус: Передняя панель: IEC 529 (IP52); Корпус: IP20



      Вибрация: 1 ~ 800 Гц, 3,175 g2/Гц
