RSTF - Датчик температуры излучения для внутренних помещений, с пассивным выходом
RSTF - Датчик температуры излучения для внутренних помещений с пассивным выходом.

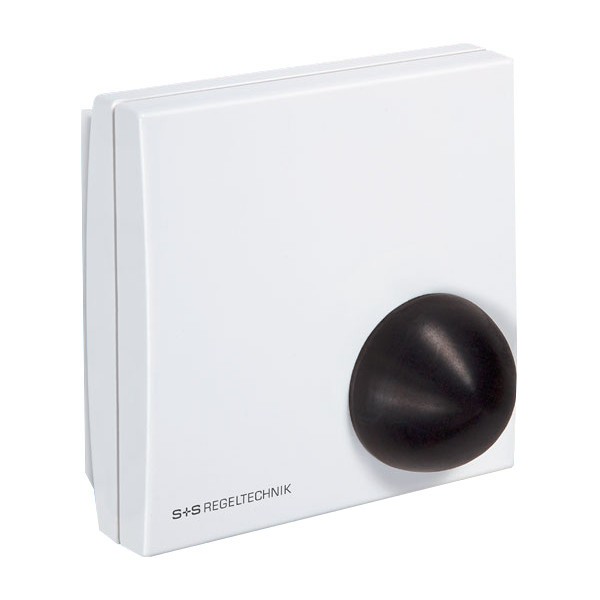

Термометр сопротивления THERMASGARD® RSTF с пассивным выходом, в элегантном корпусе из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля.
Предназначен для измерения температуры в больших помещениях. Датчик температуры излучения RSTF определяет действующую составляющую излучения или эффективную лучистую теплоту в точке измерения. Благодаря используемому в датчике темного излучения методу измерения достигаются очень хорошие результаты с высокой репрезентативностью для всего помещения.
Доступные конфигурации
| Модель | Артикул |
|---|---|
| THERMASGARD® RSTF Pt100 | 1101-40C0-1003-000 |
| THERMASGARD® RSTF Pt1000 | 1101-40C0-5001-000 |
| THERMASGARD® RSTF Ni1000 | 1101-40C0-9001-000 |
| THERMASGARD® RSTF NiTK | 1101-40C1-0001-000 |
| THERMASGARD® RSTF NTC1,8K | 1101-40C1-2001-000 |
| THERMASGARD® RSTF NTC10K | 1101-40C1-5001-000 |
| THERMASGARD® RSTF NTC20K | 1101-40C1-6001-000 |
| THERMASGARD® RSTF NTC10K (B=3695K) | 1101-40C1-9001-000 |
| THERMASGARD® RSTF LM235Z | 1101-40C2-1001-000 |
Подробные технические характеристики прибора Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика температуры излучения RSTF | ||
| Диапазон измерения: | –30...+75 °C | |
| Выход: | Пассивный PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | |
| Тип подключения: | по двухпроводной схеме (опционально также трех- или четырехпроводная) | |
| Измерительный ток: | прибл. 1 мА | |
| Сопротивление изоляции: | ≥ 100 МОм, при 20 °C (500 B постоянного тока) | |
| Монтаж ⁄ подключение: | при помощи винтов | |
| Корпус: | пластик, полиамид, 30% усиление стеклянными шариками, на защелках, чистый белый аналогичен RAL 9010 | |
| Размеры: | 85 x 85 x 27 мм (Baldur1) | |
| Присоединение кабеля: | M16 x 1,5 с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | |
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам на плате | |
| Влажность (относительная): | ||
| Степень защиты: | IP30 (согласно EN 60 529) | |
- RSTF_datasheet_2023_RU.pdf 213.1 КB
- RSTF_manual_2023_RU.pdf 562.3 КB
