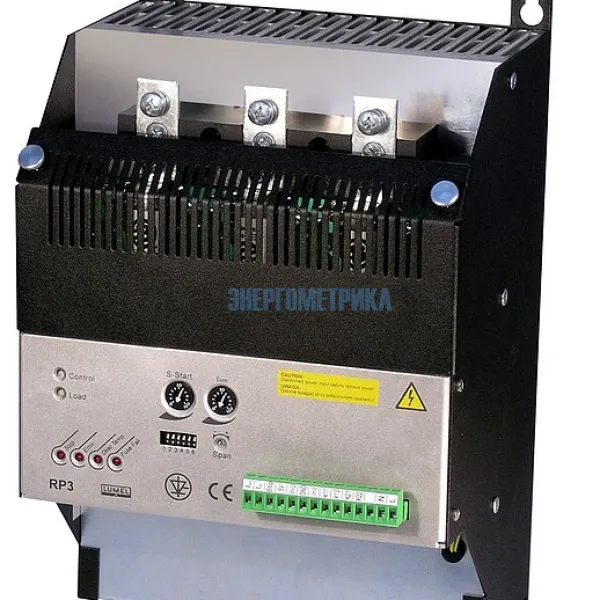

RP3-68 - Регулятор мощности тиристорный 450 А

Артикул: 450 А RP3-68

Регулятор мощности тиристорный 450 А - RP3-68 служит для регулирования мощности посредством подключения в определенном режиме цепи нагрузки к источнику напряжения. Используется в цепях с активной или активно-индуктивной нагрузкой.

Находит свое применение:

  • в машиностроительной промышленности – в установках для прессования пластмасс, сварочных системах,
  • при изготовлении стекол – в формовочных печах, плавильных ковшах и сушках,
  • в нефтехимической промышленности – в системах предварительного нагрева,
  • в промышленных электропечах различных типов, плавильных и сушильных установках.

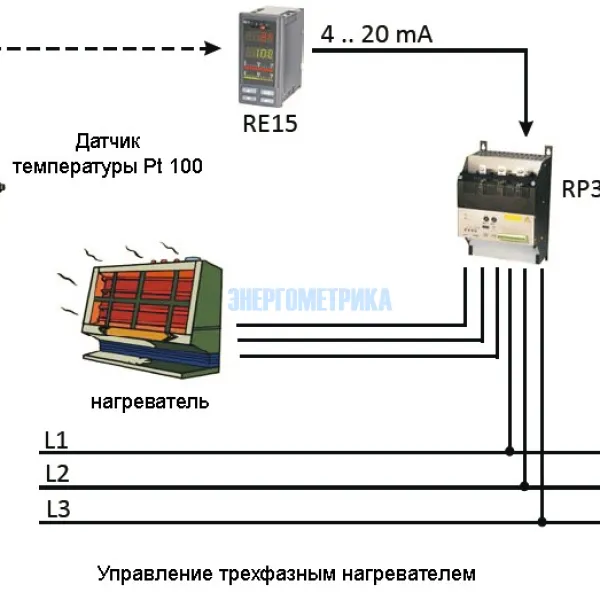

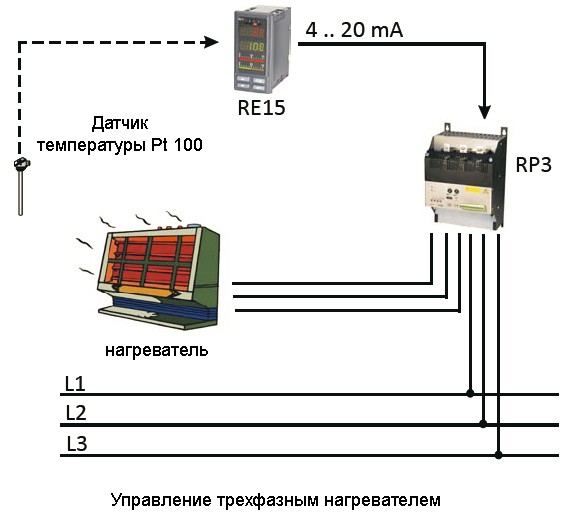

Регулятор представляет собой полупроводниковое реле с управляющим тиристором. При помощи перемычек задается тип и величина управляющего входного сигнала, релейный, импульсный или фазный тип управления, а также конфигурация нагрузки.

Тиристорный регулятор мощности рассчитан на максимальный выходной ток 450 А.

Устройство имеет большое количество дополнительных функций. Светодиодная индикация сигнализирует об ошибках в работе регулятора, корректности подключения, исправности предохранителя, перегрузках, превышении допустимых температур.

Технические характеристики тиристорного регулятора мощности - RP3-68 450 А
Электрические параметры сильноточной цепи Параметры предохранителя
MAX выходной ток Напряжение питания в цепи нагрузки MAX передаваемая мощность Мощность, потерянная в тиристорах ∫i2dt при 425 V Обозначение, производитель
A V kW W [A2s]
40 3~400 V/50 Hz 30 < 200 380 50 A 50FE – Bussmann 6.6 URS 17/50 – FERRAZ
70 3~400 V/50 Hz 53 < 350 1300 90 A 90FE – Bussmann 6.6 URS 217/90 – FERRAZ
125 3~400 V/50 Hz 95 < 600 3700 160 A 160FEE – Bussmann 6.6 URS 217/160 – FERRAZ
200 3~400 V/50 Hz 152 < 950 28500 250 A 250FM – Bussmann 6.9 URZ 000 BS 88Z/250 – FERRAZ
300 3~400 V/50 Hz 229 < 1500 68500 350 A 350FM – Bussmann 6.9 URZ 000 BS 88Z/350 – FERRAZ
450 3~400 V/50 Hz 343 < 2200 180000 500 A 250FMM – Bussmann 6.9 URZ 000 BS 88Z/500 – FERRAZ
Минимальный входной ток: 1% диапазона In выходного тока регулятора мощности
Ток утечки: < 20 mA
Тип нагрузки: Резистивная или резистивно-индуктивная (в соответствии c EN 60947-4-2 и EN 60947-4-3
Электрические параметры цепи питания и управления
напряжение питания GTS 195…230…253 V a.c.
потребляемая мощность ≤ 8 VA
частота 50 Hz
вход управления напряжением 0…5 V Rin = 20 kΩ
0…10 V Rin = 40 kΩ
вход управления током 0(4)…20 mA Rin = 125 Ω
вход управления импульсом 0(4)…20 mA Rin = 125 Ω
вход управления импульсом 0/4…32 V Rin = 20 kΩ
вход стоп-сигнала 4…32 V/5 mA
нагрузочная способность выхода 5 V 25 mA
вход STOP сигнала 4…32 V/5 mA
нагрузочная способность выхода 5 V 25 mA
нагрузочная способность выхода Io 5 mA/5 V
нагрузочная способность релейных выходов 60 mA/350 V, Ron = 35 Ω Uizol = 1500 V rms
Прочие параметры
температура окружающей среды 0…40°С
температура хранения -25…+55°С
относительная влажность < 90% (конденсация недопустима)
рабочее положение вертикальное
Габариты прибора
типы исполнения: 40 А, 70 А, 125 А 212 x 318 x 177 мм
типы исполнения: 200 А, 300 А, 450 А 383 x 433 x 281 мм
Вес
типы исполнения: 40 А, 70 А, 125 А 8.5 кг
типы исполнения: 200 А, 300 А, 450 А 37 кг
Требования безопасности
максимальный рабочий потенциал относительно защитного заземления: 320 V для цепи питания, 50 V для других цепей
категория установки III
степень загрязнения 2
степень защиты со стороны клемм IP 10 согласно EN 60529
Электромагнитная совместимость
устойчивость к электромагнитным помехам EN 60947-4-2, EN 60947-4-3
излучение электромагнитных помех EN 60947-4-2, EN 60947-4-3
Предупреждение
Данный прибор относится к оборудованию класса А. Применение прибора сопровождается электромагнитным излучением, следовательно, необходимо принять соответствующие меры для уменьшения уровня помех. При фазном управлении регулятор мощности RP3 отвечает требованиям электромагнитной совместимости в отношении излучения электромагнитных помех только при значениях напряжения питания близких к нулю


Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
