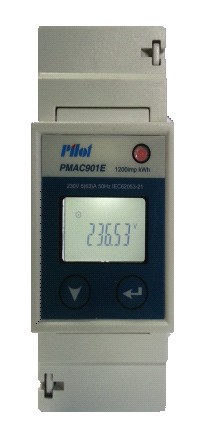

PMAC901E - Счетчик электроэнергии однофазный

Артикул: PMAC901E

Однофазный мультифункциональный счетчик электроэнергии PMAC901E предназначен для установки на DIN-рейку. PMAC901E новая разработка однофазных счетчиков электроэнергии, снабжен интерфейсом RS-485 (протокол обмена ModBus RTU).

При разработке PMAC901E использована уникальная технология сбора и обработки информации. Технические характеристики однофазного счетчика электроэнергии PMAC901E соответствует техническому нормативу IEC 62053-21:2003.


С прибором применяются разъемные трансформаторы тока.

Однофазный счетчик электроэнергии PMAC901E относится к 1 классу измерителей электроэнергии по всем техническим требованиям. PMAC901E с высокой степенью точности измеряет переменную активную электроэнергию, отображает на дисплее всю информацию об измеряемых параметрах

Счетчик электроэнергии однофазный PMAC901E заключает в себе: высокую надежность, небольшой размер, малый вес и отличный дизайн. PMAC901E поддерживает прямой входной ток до 63 A, номинальный ток — 5 А. PMAC901E оборудован одним портом RS485 и одним пассивным импульсным выходом.

Благодаря подключению прибора PMAC901E к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.



Особенности:

  • Подходит для низковольтной системы 220 В AC,
  • 6 +1 разрядный ЖК дисплей (999999,9 кВтч),
  • Класс точности кВтч 0,5S,
  • Светодиод показывает импульс, обратная энергия,
  • 3 кнопки для программирования,
  • Программируемый трансформатор тока, импульсный выход,
  • Установка на рейке 35 мм DIN, стандарт DIN ED5002,
  • Материалы устойчивые к высокой температуре,
  • Пружинная муфта, проста в установке,
  • Стандарт: IEC62053-21/22/23, CE, KEMA,
  • PMAC901E может быть подключен к интеллектуальному шлюзу xGate6.



Базовые функции однофазного счетчика электроэнергии PMAC901E:

  • Измерение и отображение значения кВтч,
  • Один интерфейс RS485,
  • Поддержка протокола Modbus-RTU,
  • Другие данные реального времени через RS485: V, I, P, Q, S, PF, F.



Опциональные функции:

  • Мультитарификация,
  • Измерение реактивной энергии,
  • Анализ потребления энергии.
Технические характеристики счетчика электроэнергии однофазного PMAC901E
Номинальный ток 10(40) A, 10(60) A, 20(100) A или 5 A (63 А)
Номинальное напряжение AC 220 Вф-N, 50 Гц (опционально 120 В, 60 Гц)
Входное потребление < 2 ВА
Перегрузка 115% от номинала
Режим соединения 1-фазный 2-проводный
Источник питания Самоснабжение, 220 В AC, 50-60 Гц
Обмен данными Последовательный интерфейс RS485, скорость обмена данными через протокол Modbus-RTU: 4800 или 9600 бод/с; Адрес: 1~247
Импульсный выход 1 или 2 канала
Длительность импульса 90 мс
Постоянная импульса

Номинал 10(40) A,10(60) A, 20(100) A: 1000 имп./кВтч Номинал 5 A/CT: 1 имп.=(1÷1000 × PT × CT) кВтч

Условия эксплуатации
Рабочая температура: -20°С~ +55°С
Температура хранения: -20°С~ +55°С
Влажность: 5%~95% без конденсации
Стандарт (ЭМС)

Устойчивость к электростатическим разрядам IEC 61000-4-2, Уровень 4

 Устойчивость к броскам тока (1,2/50 мкс~8/20 мкс) IEC 61000-4-5, Уровень 4
Устойчивость к излучению IEC 61000-4-3, Уровень 3  Излучение проводов схемы EN 55022, Класс B
Устойчивость к быстрым переходным процессам IEC 61000-4-4, Уровень 4  Испускаемое излучение EN 55022, Класс B
