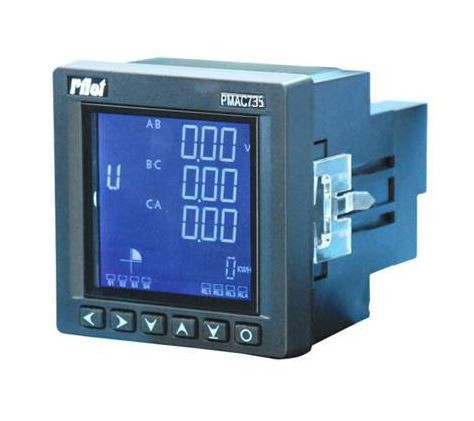

PMAC735 - Многофункциональный измеритель параметров электроэнергии

Артикул: PMAC735
Многофункциональный измеритель параметров электроэнергии - PMAC735 , позволяющий осуществить в одном приборе обеспечить сбора данных и управления в комплексе. PMAC735 может служить заменой многочисленных счетчиков, преобразователей и других компонентов.

PMAC735 оснащен коммуникационным портом RS485, поэтому он может быть интегрирован в любую систему мониторинга энергопотребления.

Благодаря подключению прибора PMAC735 к шлюзу xGate6 можно просто и не дорого создать систему технического учета электроэнергии.

С помощью конфигурационного программного обеспечения, которое идет в комплекте, все измеренные параметры и события могут легко быть зарегистрированы и проанализированы. Это программное обеспечение можно загрузить из раздела ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ. PMAC735 опционально снабжен коммуникационным портом PROFIBUS, с максимальной скоростью передачи данных 1,5 Мбит/сек, что позволяет осуществлять мониторинг параметров электроэнергии в режиме реального времени.

PMAC735 опционально обеспечивает функцию журнала событий - до 50 событий SOE. Записи сохраняются не меньше 10 лет.

SOE функция записи может использоваться для регистрации статуса положения внешнего коммутационного переключателя. При наступлении события измеритель автоматически запишет тип события, например закрытие контакта номер 1. Запись осуществляется с меткой времени и даты: год, месяц, день, час, минута, секунда и миллисекунда. Разрешение составляет 2 мс.

Измеритель параметров электроэнергии PMAC735 позволяет осуществить очень эффективное измерение, которое позволяет выполнить точное измерение очень нелинейных нагрузок, в том числе до 31-ой гармоники по напряжению и по току. Десятки измеренных значений, а также минимум / максимум значения отображаются на дисплее или регистрируются и анализируются с помощью программное обеспечение.

Особенности:

  • Подходит для низковольтных / высоковольтных систем (LV / HV),
  • Компактная конструкция с измерением в реальном времени,
  • Состоит из базового устройства и опциональных модулей,
  • Хранение интегрированных данных энергии 10 лет,
  • Большой яркий жидкокристаллический дисплей,
  • Высокая точность, U или I – 0,2%, кВтч – класс 1,
  • Программируемые коэффициенты трансформатор тока и напряжения,
  • В комплекте идет специальное ПО для настройки и работы с прибором.
  • Размеры передней панели: 96 x 96 мм,
  • Защита паролем,
  • Стандарт: IEC62053-21/23, CE,
  • Измеритель параметров электроэнергии PMAC735 имеет возможность подключения к интеллектуальному шлюзу.


Базовые функции:

PMAC735 измеряет, отображает и через интерфейс RS485 по стандартному протоколу ModBus RTU транслирует в реальном времени следующие параметры:

  • Напряжение — Ua, Ub, Uc, Uab, Ubc, Uca,
  • Скорость дисбаланса напряжения – UL-L unbal, UL-N unbal,
  • Сила тока — Ia, Ib, Ic, In,
  • Скорость дисбаланса тока – I unbal,
  • Активная мощность – Pa, Pb, Pc, ∑P,
  • Реактивная мощность – Qa, Qb, Qc, ∑Q,
  • Полная мощность — Sa, Sb,Sc, ∑S,
  • Коэффициент мощности — PFa, PFb, PFc, ∑PF,
  • Частота -- F,
  • Активная энергия — кВтч (4 квадрант),
  • Реактивная энергия – кварч (4 квадрант),
  • Потребление и макс. запись для I, P, Q, S,
  • Макс./ Мин. значение.
Параметры
735N 735A 735B 735E 735P
Напряжение (UL-L, UL-N)
 ●  ●  ●  ●  ●
Ток (по каждой фазе, суммарный)
 ●  ●  ●

Активная мощность
 ●  ●


Реактивная мощность
 ●  ●


Полная мощность
 ●



Коэффициент мощности
Частота
 ●  ●
Активная энергия
Реактивная энергия
Коэффициент дисбаланса
Регистрация максимальной / минимальной величины
RS485 интерфейс (протокол ModBus RTU)
Вход состояния четырехканального переключателя + выход четырехканального реле
   ●
Вход значения восьмиканального переключателя + выход двухканального реле
     ●
Вход значения восьмиканального переключателя + двухканальный импульсный выход
       ●
Profibus Модуль связи
         ●
Измерение отдельных гармоник тока и напряжения до 31-ой гармоники, анализ волны напряжения, суммарный коэффициент гармоник, К-фактор
 ○  ○


SOE Журнал событий с отметкой даты и времени

Аналоговый выход 4...20мА
 Примечание: ●= стандартно, ○=опционально

Опциональный модуль:

  • 4 входа состояния + 4 релейных выхода,
  • 8 входов состояния + 2 релейных выхода,
  • 8 входов состояния + 2 импульсных выхода,
  • Модуль связи Profibus.

Применение опциональных модулей.

  1. Вход состояния применяется для контроля различных видов состояния внешних переключателей,
  2. Релейный выход применяется для контроля превышения пределов сигнализации с помощью системы уставок,
  3. Импульсный выход применяется для экспорта импульсного сигнала для активной / реактивной энергии,
  4. Модуль Profibus поддерживает высокую скорость обмена данными до 1,5M, и совместим с SIEMENS Profibus.

Опциональные функции:

  • Измерение отдельных гармоник тока и напряжения до 31-ой гармоники, анализ волны напряжения, суммарный коэффициент гармоник, К-фактор,
  • SOE Журнал событий с отметкой даты и времени,
  • Один аналоговый выход 4...20 мА.
PMAC735 - Многофункциональный измеритель параметров электроэнергии
Технические характеристики
Измерение Истинное среднеквадратическое значение, время обновления 1с.
Вход Номинальный ток: 1A AC или 5A AC, Номинальное напряжение: прямого подключения 120...277В L-N AC, (опционально) через трансформатор напряжения 57,7/100В AC, Частота: 50Гц.
Перегрузка 120% от номинала постоянно, мгновенный ток: 10 раз за 1с, мгновенное напряжение: 2 раза за 1с.
Вход состояния (опциональный) ≤8 каналов, обеспечивает питание 30 В DC, если сухой контакт
Релейный выход (опциональный) ≤4 канала, коммутирующая мощность: 220 В AC/5 A, 30 В DC/5 A
Аналоговый выход (опциональный) 1 канал, 4...20 мА, сопротивление нагрузки: 400 Ом
Импульсный выход (опциональный) 2 канала, Длительность импульса: 80 мс, Постоянная импульса: 1000~40000 программируемый, 1 импульс = (1÷ постоянная импульса ×PT ×CT) кВтч
Выдерживаемое напряжение промышленной частоты 2 кВ АС/мин
Сопротивление изоляции ≥50 МОм
Импульсное выдерживаемое напряжение 4 кВ (пик), 1,2/50 мкс
Источник питания 85...265 В AC, 80...300 В DC или 24...48 В DC (опционально)
Потеря мощности < 2 ВА
Обмен данными Последовательный интерфейс RS485, поддерживает протокол Modbus-RTU: 4800, 9600, 19200, 38400 бод/с Адрес: 1...247

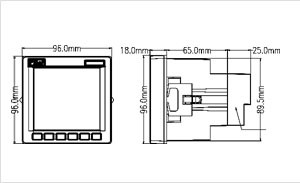

Размеры (Д x Ш x В) Панель: 96 x 96 x 18 мм, Профиль: 89,5 x 89,5 x 65 мм (+0,5 мм)
Класс защиты IP54 (передняя панель) и IP20 (корпус)
Масса прибл. 700 г
Условия эксплуатации
Рабочая температура: -20°С... +60°С
Температура хранения: -30°С... +70°С
Влажность: 5%...95% без конденсации
Стандарт (ЭМС)
Устойчивость к электростатическому разряду IEC 61000-4-2, Уровень 4
Устойчивость к излучению IEC 61000-4-3, Уровень 3
Устойчивость к быстрым переходным процессам IEC 61000-4-4, Уровень 4
Устойчивость к броскам тока (1,2/50 мкс~8/20 мкс) IEC 61000-4-5, Уровень 3
Излучение проводов схему EN 55022, Класс B
Излучение EN 55022, Класс B

Параметр Погрешность Разрешение Диапазон измерения
Напряжение 0,2% 0,01 В 300В L-N, 520В L-L. Через трансформатор напряжения (ТН) первичное напряжение (ТН): 0...499 999В, вторичное напряжение (ТН): 57,7В L-N, 100В L-L
(Примечание: когда коэффициент трансформации трансформатора напряжения является нецелым числом, диапазон напряжения составляет 0...49999В)
Сила тока  0,2%  0,001 A Первичное значение трансформатор тока: 0...49999A,  вторичный значение трансформатора тока: 1A или 5A
Мощность  0,5%  0,1 Вт/вар Каждая фаза: 0...100 МВт/МВАр
Коэффициент мощности  0,5%  0,001 -1,000...+1,000
Частота  0,01  0,01 Гц 35...65 Гц
Активная энергия  1,0%  0,1 кВтч 0...99 999 999,9 кВтч
Реактивная энергия  2,0%  0,1 кВАрч 0...99 999 999,9 кВАрч
Суммарный коэффициент гармоник 1,0% 0,001 0...100,0%
Отдельная гармоника 1,0% 0,001 0...100,0%
Асимметрия 1,0% 0,001 0...100,0%
