PM172EH - Анализатор качества электрической энергии SATEC

Артикул: PM172EH

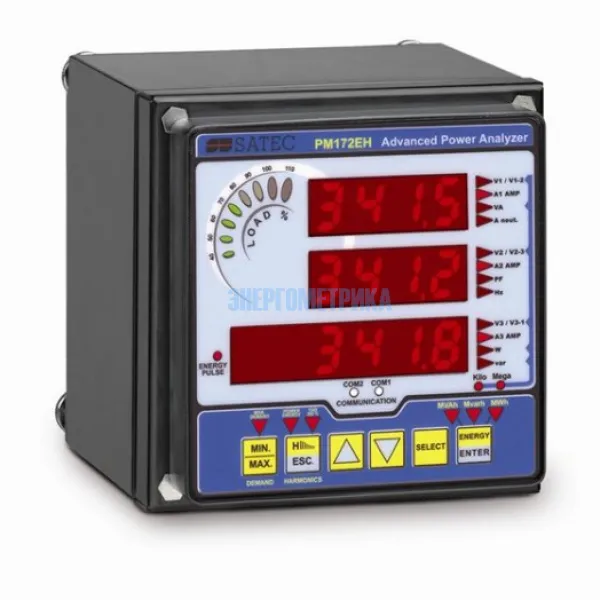

Прибор анализатор качества электрической энергии PM172EH SATEC компактный и специально разработанный для учета электроэнергии.

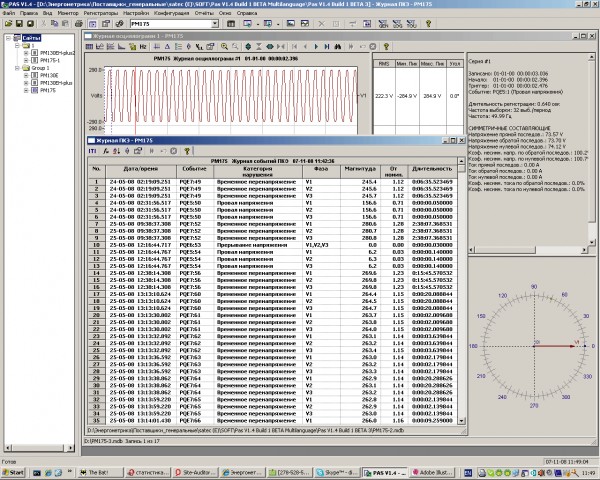

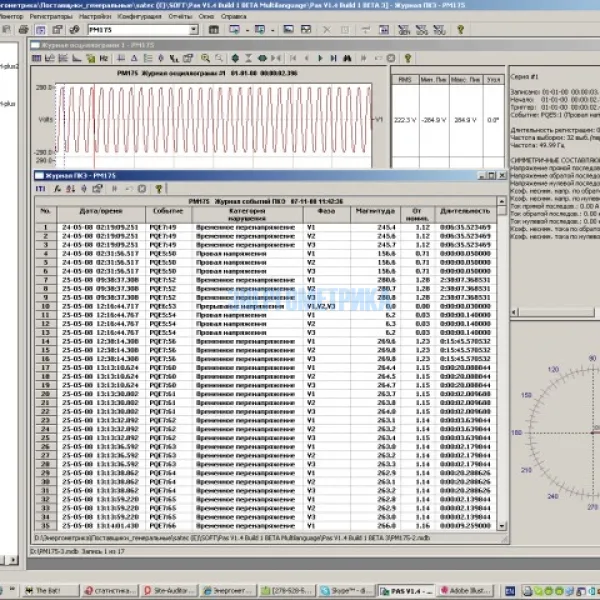

PM172EH Satec также одновременно измеряет и регистрирует текущее качество электроэнергии. В комплекте с прибором бесплатно поставляется программа PAS  с интерфейсом на русском языке.



В дополнение к стандартному гармоническому анализу по напряжению и току прибор анализатор качества электрической энергии PM172EH SATEC вводит новую концепцию: непрерывных измерений гармоник по мощности и по энергии. Анализатор качества электрической энергии РМ172ЕН выполняет точные вычисления потерь энергии, давая возможность оценить перегрев проводов, силовых трансформаторов, двигателей и другого оборудования.



 Характеристики РМ172ЕН

  • Мощности и энергии гармоник

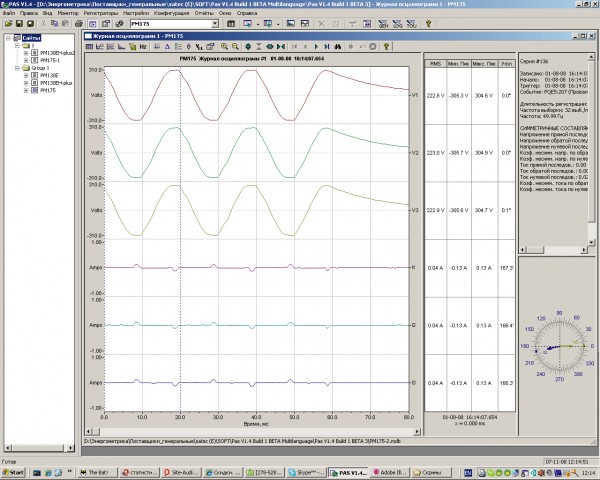

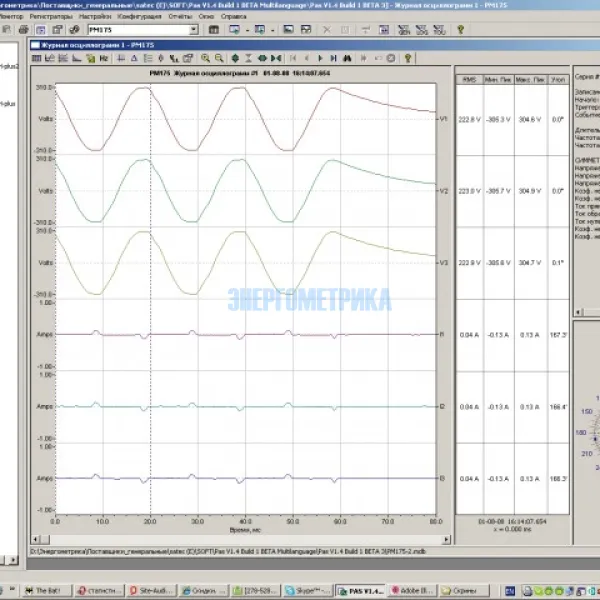

  • Регистрация форм кривых - до 8 периодов в предаварийном режиме и до 16 периодов в послеаварийном режиме
  • Регистрация провалов напряжения, перенапряжений, и других событий
  • Направление мощности гармоник
  • 2 независимых коммуникационных порта
  • Второй порт по выбору: модем, Ethernet, протокол Profibus DP
  • Энергонезависимая память для настроек и регистрации данных
  • Современная тарифная система учета электроэнергии (TOU)
  • Светодиодная индикация: кило и мега



Анализатор качества электроэнергии PM172EH
Функции и характеристики PM296/RPM096 PM172EH
Анализатор качества электроэнергии PM172EH - Основные измерения
U + +
I, Io + +
 частота f (50, 60) Гц + +
Несимметрия напряжений и токов + +
Максимальный интегральный ток + +
Максимальное/минимальное интегральное напряжение + +
Максимальное/минимальное значение: U, l, lo, f + +
частота f (25, 400) Гц. (опция) - +
Мощность
кВт, кВАр, кВА, cosф + +
Интегральная мощность кВт, кВА: накапливаемая, скользящая + +
Интегральная мощность кВт, кВА: прогнозируемая, максимальная + +
Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная + +
Максимальное/минимальное значение: кВт, кВАр, кВА + +
Энергия: импорт/экспорт
кВт x час, кВАр x час, кВА x час суммарная и по каждой фазе - -
Импульсные выходы KYZ + +
Импульсные входы KYZ + +
Энергия двунаправленная и нетто + +
Тарифная система учета энергии (TOU) + +
Импульсные входы + +
Учет энергии IEC 60687 / ANSI C12.20 Класс 0.2S Класс 0.5S/0.2S
Коэффициент искажения синусоидальности
Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) + +
Приведенный коэффициент искажения синусоидальности по току TDD(I) + +
Коэффициент гармонических потерь K-factor + +
Коэффициент мощности по основной частоте + +
Программируемые входы/выходы
Высокоскоростной релейный выход (35 мс) - -
Цифровые выходы 6 2
Цифровые входы 12 2
Аналоговые выходы 2 2
Аналоговые выходы расширителя АХ-8 + +
Аналоговые входы - 2
Базовые порты связи
Только RS485 - -
RS 232/485 - -
RS 422/485 - -
RS 232/422/485 + +
Количество портов 2 2
Протоколы связи
Modbus RTU + ASCII - -
DNP 3.0 + Modbus RTU - -
DNP 3.0 + ASCl + Modbus RTU + +
Анализатор качества электроэнергии PM172EH - Анализ качества электроэнергии
Энергонезависимая память 1Mb 0.5/1Mb
Часы реального времени + +
Регистрация событий + +
Временные отметки + +
Регистрация данных + +
Регистрация предыстории + +
Осциллографирование + +
Сбор данных по току и напряжению + +
Регистрация переходных процессов + +
Регистрация провалов напряжений и перенапряжений + +
Симметричные составляющие + +
Регистрация установившегося отклонения напряжения + +
Соответствие стандартам IEEE1159, IEEE519 или стандарту EN50160 - +
Ток КЗ до 150А (до 30 Io) - -
Вычисление действующих значений за каждый полупериод - -
Энергия гармоник
Мощности гармоник, кВт, кВА + +
Энергии гармоник, кВт х час, кВА х час + +
Спектр гармоник
Гармоники по напряжению и току, % + +
Направление мощности гармоник, кВт, кВАр + +
Гармоники по напряжению, В + +
Гармоники по току, А + +
Интергармоники - -
Дополнительные входы
Дополнительные входы переменного тока 1 -
Дополнительные входы переменного напряжения - -
Дополнительные входы постоянного напряжения 1 -
Специальные порты связи
Встроенный модем - +
Порт Ethernet TCP/IP - +
Порт USB - -
Инфракрасный порт - -
GPS синхронизации времени - -
Profibus DP - +
IRIG-B - -
Дополнительно
Резервируемое питание (Основное/резервное) - -

Внешние трансформаторы тока для счетчика электроэнергии PM172EH
Модель  Номинальный
первичный
ток
Внутренний
диаметр
Точность
трансформаторов
тока
Номинальный
 вторичный
ток
CS05S
(разъемный)
CT05S



5 А



12 мм



0.5%



5 мА
CS1
CT1



100 А


12 мм


0.1%


40 мА
CS1L
CT1L

100 А

23 мм

 0.1%

40 мА
CS1S
(разъемный)
CT1S


100 А


 16 мм


 0.5%


40 мА
CS2S
(разъемный)
CS2S
200 А 26x23.8 мм
0,5% 40 мА
CS2SL
(разъемный)
CS2S
200 А 23×33 мм
0,5% 40 мА
CS4
CT4

400 А

 26 мм

0.1%

40 мА
CS4S
(разъемный)
CT4S



400 А



23x33 мм



0,5%



40 мА
CS8
(разъемный)
CT8S
800 A 100x32 мм 0,5%
40 мА
CS8S
(разъемный)
CT8S


800 А


80x50 мм


0,5%


40 мА
 CS12S
(разъемный)
CT12S



1200 А



80x121 мм



0,5%



40 мА
