PM130EH Plus - Многофункциональный измерительный преобразователь SATEC

Артикул: PM130EH PLUS

Многофункциональный измерительный преобразователь PM130EH PLUS — расширенная модель новой серии приборов PM130 PLUS, измеряющая напряжение, ток, частоту, мощность, интегрируемую мощность, cosф, энергию, гармоники.

Благодаря подключению прибораPM130 PLUS к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

PM130EH предназначен для использования в качестве источника телеизмерений. В комплекте с прибором бесплатно поставляется русскоязычная программа PAS.

С прибором применяются разъемные трансформаторы тока.

Класс точности  0.5s, высокое быстродействие, поддержка стандартных телемеханических протоколов обмена. Обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества; мониторинг внешних событий посредством цифровых входов; взаимодействие с внешним оборудованием через релейные контакты.



Для упрощения монтажа доступно готовое решение PM130EH PLUS ECT - многофункциональный измерительный преобразователь с внешними трансформаторами тока.

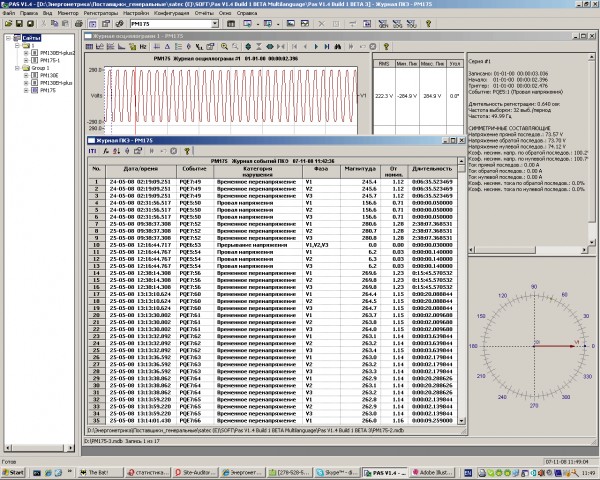

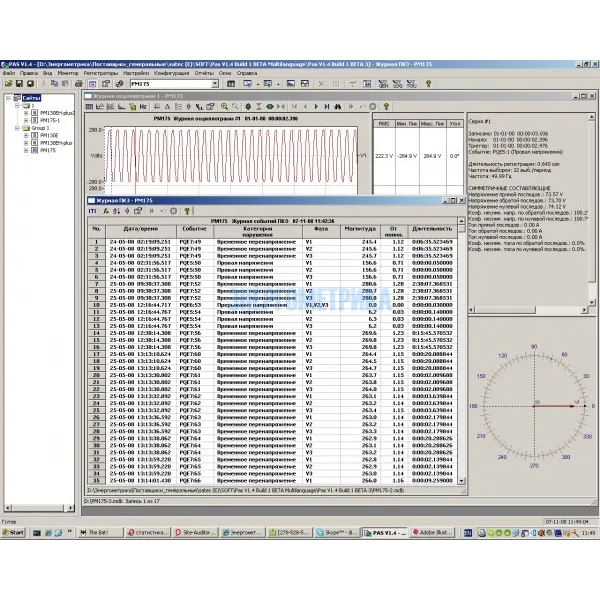

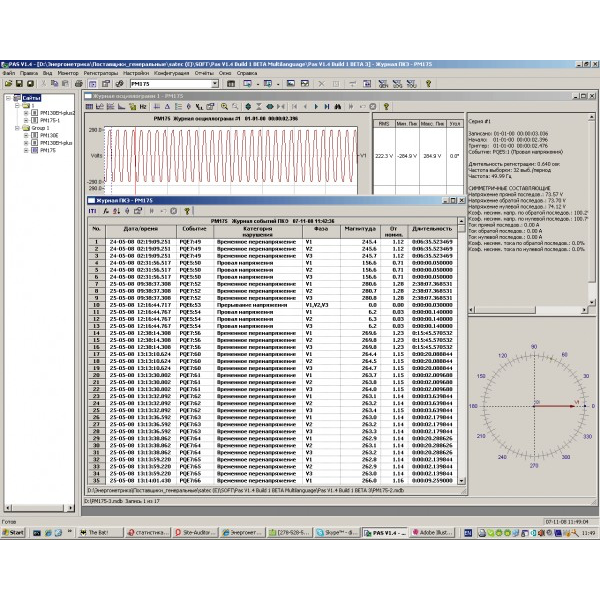

В комплект поставки входит пакет прикладной бесплатной, русифицированной программы PAS, который обеспечивает возможности анализа данных и отображения графической информации.

Для подключения прибора PM130EH PLUS по току применяют разъемные трансформаторы тока.

Сведения об изделии и технические данные

Многофункциональный измерительный преобразователь PM130EH PLUS является компактным трехфазным измерителем, специально разработанным для удовлетворения потребностей широкого спектра пользователей от разработчиков электрических панелей до операторов подстанций.

Прибор обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества; мониторинг внешних событий посредством дискретных входов; взаимодействие с внешним оборудованием через контакты реле.

Во входных токовых цепях многофункционального измерительного преобразователя PM130EH PLUS установлены высокоточные трансформаторы тока. Математическую обработку сигналов обеспечивает контроллер с оперативной памятью RAM и внутренней энергонезависимой памятью EEPROM.

Производятся три модели PM130 PLUS:

    • PM130P - базовая модель, измеряющая напряжение, ток, частоту, мощность и cosφ
    • PM130E - добавляются измерения интегрируемой мощности, энергии, журнал событий, журнал для записи данных, многотарифный учет электроэнергии
    • PM130EH - добавляются измерения интегрируемой мощности, энергии, журнал событий, журнал для записи данных, многотарифный учет электроэнергии измерение гармоник (КИС, K- factor, индивидуальные гармоники до 40-й, приведенный КИС)

Все модели серии PM130 PLUS подходят для монтажа в 4-х дюймовый круглый или квадратный вырез 92 на 92 мм. Также возможно заказать прибор в специальном исполнении для монтажа на DIN-рейку.

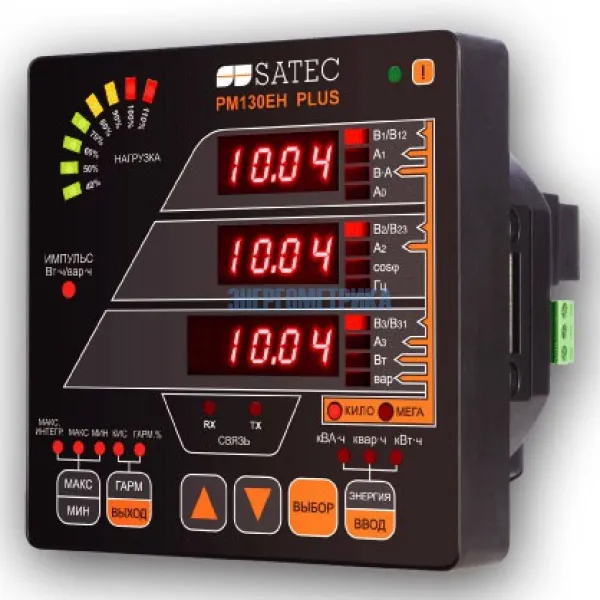

Дисплей

Светодиодный дисплей (три окна) с настраиваемым временем обновления дисплея и яркостью. Графический светодиодный индикатор показывающий максимальный фазный ток в процентах относительно определяемого пользователем тока нагрузки (100 %). В общей группе измерений доступна автопрокрутка показаний с программируемым интервалом прокрутки.

Коммуникация

Прибор стандартно оснащается портом связи RS-485 (протоколы ASCII, Modbus и DNP3.0). Используя дополнительный модуль, в прибор может быть установлен дополнительный коммуникационный порт Ethernet (протоколы Modbus TCP и DNP3 TCP) или PROFIBUS.

Возможности:

    • Три входа напряжения и три изолированные гальванически входа тока. Используются для прямого подключения, либо через трансформаторы тока и напряжения.
    • Многофункциональный трехфазный измеритель токов, напряжений, активной, реактивной и полной мощностей, cosφ, частоты, несимметрии токов и напряжений, тока нейтрали.
    • Анализатор гармоник: коэффициент искажения синусоидальности (КИС) по токам и напряжениям, индивидуальные гармоники до 40-й. Спектр гармоник и углы (для PM130EH).
    • Трехфазный счетчик электрической энергии по 4 квадрантам, класса точности 0.5S (МЭК 62053-22:2003). Учет активной, реактивной и полной энергии, суммарной и по фазам (для PM130EH).
    • Многотарифная система учета электроэнергии: 4 регистра х 4 тарифа, 4 сезона х 4 типа дня. 8 времен начала нового тарифа в течении суток. Настраиваемое расписание (для PM130EH с дополнительным установленным модулем).
    • 16 программируемых уставок, время срабатывания уставки 20 мсек
    • Специальные версии для частоты 25/50/60/400 Гц
    • Встроенные часы и календарь, метка времени (сохранение времени в течение 30       сек,
    • при отсутствии питания прибора). При установке дополнительного модуля сохранение питания часов при перерывах в питании до 5 лет.
    • Возможность обновления программы прибора через порты связи.

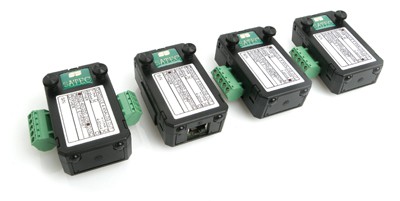

Дополнительные модули

Приборы серии PM130 PLUS имеет возможность установки одного дополнительного модуля:

    • Модуль: дискретные входы (входы состояния) - 4 шт., релейные выходы - 2 шт.
    • Модуль: аналоговые выходы - 4 шт.
    • Модуль: порт Ethernet 10/100BaseT
    • Модуль PROFIBUS
    • Модуль: многотарифная система учета электроэнергии, батарея (сохранение питания часов до 5 лет), цифровые входы - 4 шт.

Модуль: дискретные входы + релейные выходы (DI)

    • 4 оптически изолированных дискретных входа типа «сухой контакт» предназначены для сбора дискретной информации: состояние устройств РЗА и др., получение импульсов от импульсных счетчиков электрической энергии или других приборов, а также для внешней синхронизации времени. Время сканирования 1 мсек.
    • 2 релейных выхода для выдачи сигналов аварийной сигнализации, управления и пульсов. Прямое управление через канал связи.

Модуль: аналоговые выходы (AO)

    • 4 оптически изолированных аналоговых выхода с внутренним источником питания - 24В (0-20мА, 4-20мА, 0-1мА, ± 1мА, 0-3мА, ± 3мА, 0-5мА, ± 5мА).

Модуль порт Ethernet

    • Порт Ethernet 10/100BaseT (протоколы Modbus TCP и DNP3 TCP).

Profibus DP (IEC 61158)

    • Скорость передачи данных: 9600 bit/s - 12 Mbit/s (автоопределение).
    • 32 bytes input, 32 bytes output.
    • Протокол: PROFIBUS.

Модуль: многотарифная система учета электроэнергии + часы высокой точности + батарея + 4 дискретных входа

  • Батарея (сохранение питания часов до 5 лет), наличие многотарифной системы учета электроэнергии (TOU) только при заказе данного модуля.
  • 4 оптически изолированных дискретных входа типа «сухой контакт» предназначены для сбора дискретной информации: состояние устройств РЗА и др., получение импульсов от импульсных счетчиков электрической энергии или других приборов, а также для внешней синхронизации времени. Время сканирования 1 мсек.

Сравнение измерительных преобразователей серии PM130 Plus Satec
