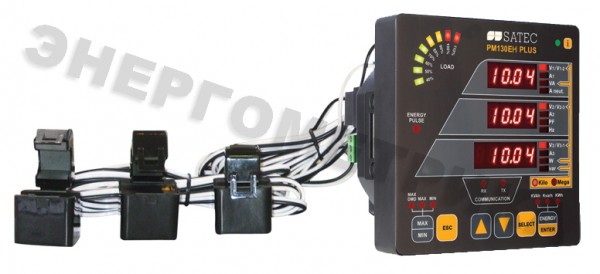

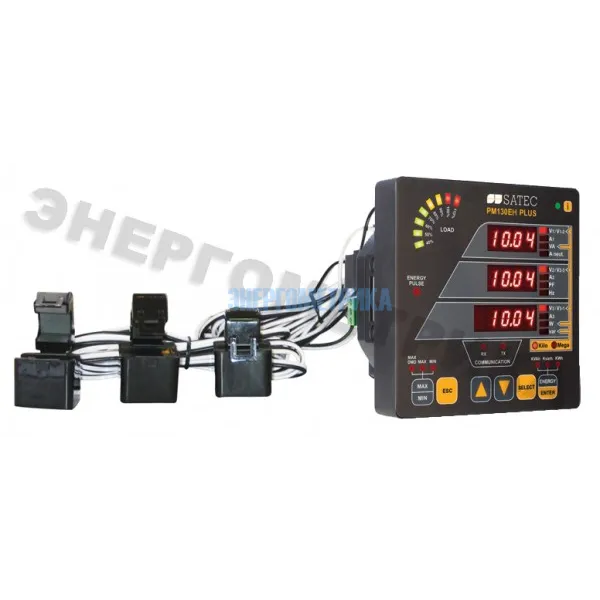

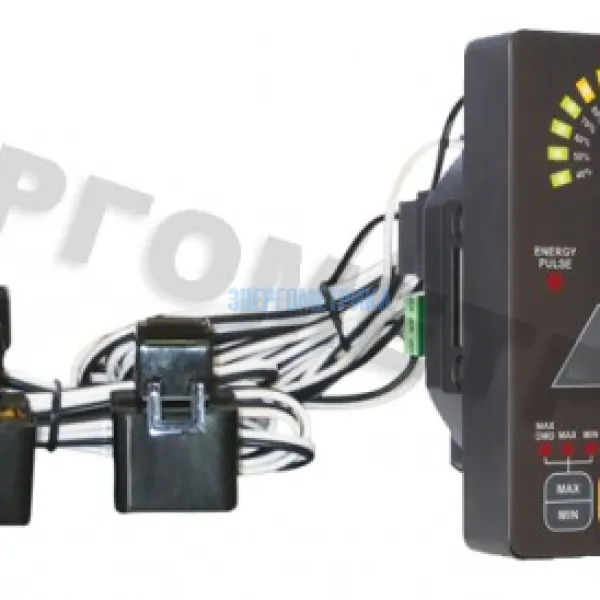

PM130EH PLUS ECT - Многофункциональный измерительный преобразователь SATEC с внешними трансформаторами тока

Артикул: PM130EH PLUS ECT
PM130EH PLUS ECT — многофункциональный измерительный преобразователь с внешними трансформаторами тока, представитель новой серии приборов PM130EH PLUS.

Данное решение предназначено для тех, кто желает использовать прибор в сетях низкого напряжения (0,4 кВ) без использования дополнительных трансформаторов тока. Эта опция позволяет значительно упростить монтаж измерительных приборов в сетях низкого напряжения и, как следствие, удешевить стоимость монтажа.

Класс точности  0.5s, высокое быстродействие, поддержка стандартных телемеханических протоколов обмена. Обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества; мониторинг внешних событий посредством цифровых входов; взаимодействие с внешним оборудованием через релейные контакты.



Важно отметить высокую точность данных трансформаторов тока и возможность их установки на значительном расстоянии (до 100 метров) от прибора PM130EH PLUS ECT.





Стандартная длина кабеля, поставляемого в комплекте с трансформатором тока - 2.5 м. В комплект поставки бесплатно входит мощный пакет прикладной русифицированной программы PAS, который обеспечивает возможности анализа данных и отображения графической информации.

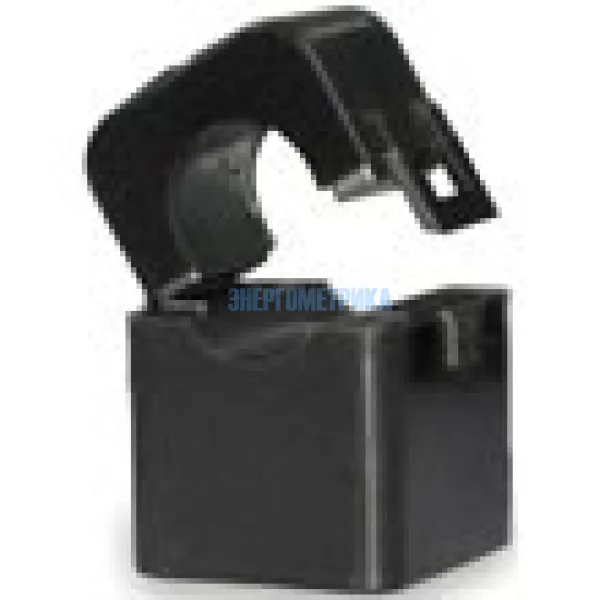

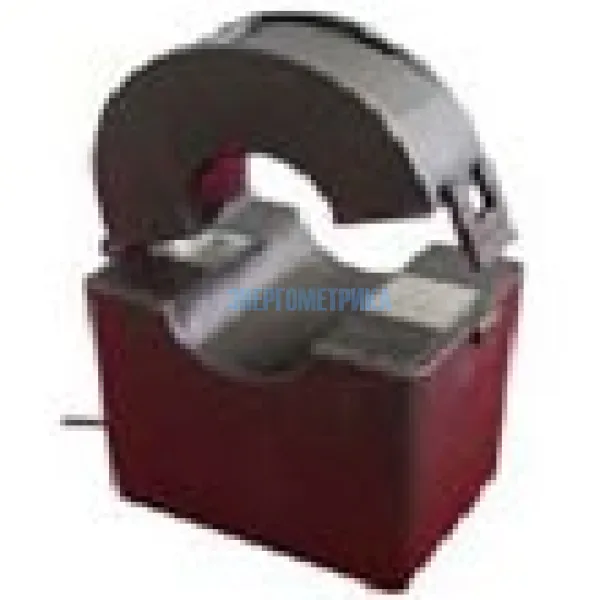

Внешние трансформаторы тока для счетчика электроэнергии PM130EH PLUS ECT
Модель  Номинальный
первичный
ток
Внутренний
диаметр
Точность
трансформаторов
тока
Номинальный
 вторичный
ток
CS05S
(разъемный)
CT05S



5 А



12 мм



0.5%



5 мА
CS1
CT1



100 А


12 мм


0.1%


40 мА
CS1L
CT1L

100 А

23 мм

 0.1%

40 мА
CS1S
(разъемный)
CT1S


100 А


 16 мм


 0.5%


40 мА
CS2S
(разъемный)
CS2S
200 А 26x23.8 мм
0,5% 40 мА
CS2SL
(разъемный)
CS2S
200 А 23×33 мм
0,5% 40 мА
CS4
CT4

400 А

 26 мм

0.1%

40 мА
CS4S
(разъемный)
CT4S



400 А



23x33 мм



0,5%



40 мА
CS8
(разъемный)
CT8S
800 A 100x32 мм 0,5%
40 мА
CS8S
(разъемный)
CT8S


800 А


80x50 мм


0,5%


40 мА
 CS12S
(разъемный)
CT12S



1200 А



80x121 мм



0,5%



40 мА



Прибор PM130EH PLUS ECT позволяет в внутренней энергонезависимой памяти (59520 байт) создавать журнал событий и журнал записи данных.

Журнал событий рассчитан на 200 записей. В данный журнал записываются любые внешние и внутренние события: изменение настроек, срабатывание установок, сброс данных, отключение питания.

В журнал данных пользователь может записать до 9 выбранных им параметров (токи, напряжения, мощности, или любой другой измеряемый параметр).

Свободной памяти прибора хватает ориентировочно на 1300 записей при 9 параметрах. Каждой записи присваивается индивидуальная метка времени. Параметры могут, быть записаны в журнал, как по времени, так и с применением дополнительных условий.

Многофункциональный измерительный преобразователь  PM130EH PLUS ECT стандартно оснащается портом связи RS485 (протоколы ASCII, Modbus и DNP3.0). РМ130ЕН PLUS ECT может использовать дополнительные коммуникационные порты Ethernet и PROFIBUS DP (протоколы Modbus TCP и DNP3 TCP) с помощью дополнительного модуля  (ETH) или (PRO)

Все преобразователи серии PM130 PLUS ECT подходят для монтажа в 4-х дюймовый круглый или квадратный вырез 92х92 мм. Также возможно заказать прибор в специальном исполнении для монтажа на DIN-рейку.

Характеристики

  • Многофункциональный трехфазный измеритель токов, напряжений, активной, реактивной и полной мощностей, cosф, частоты, несимметрии токов и напряжений, тока нейтрали
  • Анализатор гармоник: коэффициент искажения синусоидальности (КИС) по токам и напряжениям, индивидуальные гармоники до 40-й. Спектр гармоник и углы
  • Трехфазный счетчик электрической энергии по 4 квадрантам, класса точности 0.5s. Учет активной, реактивной и полной энергии суммарной и по фазам
  • Многотарифная система учета электроэнергии: 4 регистра x 4 тарифа, 4 сезона x 4 типа дня. 8 времен старта нового тарифа в течение суток. Настраиваемое расписание (c дополнительным установленным модулем (TOU)
  • Входы по напряжению и по току изолированные гальванически. Используются для прямого подключения, либо через внешние трансформаторы тока и напряжения;
  • Одновременное отображение выбранных параметров для трехфазной сети на ярком светодиодном индикаторе
  • Графическое отображение потребляемой мощности в процентах
  • Настройка с лицевой панели
  • Уникальные встроенные проходные трансформаторы тока
  • Встроенные часы и календарь, метка времени (сохранение времени в течении 30 сек, при отсутствии питания прибора). При установке дополнительного модуля сохранение питания часов при перерывах в питании до 5 лет
  • Специальные версии для частоты 25/60/400 Гц
  • 16 программируемых установок, время срабатывания установки 20 мс
  • Возможность конфигурирования и настройки прибора через порт связи.
  • диапазон рабочих температур -30°С...+60°С

Дополнительные модули (один модуль на прибор):

  • Модуль: дискретные входы + релейные выходы (DOR)
    4 оптически изолированных дискретных входа типа "сухой контакт" с внутренним источником питания (24 В постоянного тока) предназначены для сбора дискретной информации, а также для внешней синхронизации времени; время сканирования 1 мс;
    2 релейных выхода для выдачи сигналов аварийной сигнализации управления и импульсов; прямое управление через порт связи;
  • Модуль: аналоговые выходы (AO)
    4
    опциональных оптически изолированных аналоговых выхода с внутренним источником питания; опции выхода 0-20 мА, 4-20 мА, 0-1 мА, и ± 1 мА, ± 3мА, 0-5мА, ± 5 мА; время сканирования 1 мс;
  • Модуль: RS-232 или RS-422/485 оптически изолированный порт
Скорость передачи: до 115.2 кбит/сек.
Протоколы: Modbus RTU, DNP3, Satec ASCII, МЭК 60870-5-101.
Изоляция: 3000В AC за 1 мин.
  • Модуль: порт Ethernet 10/100BaseT (ETH)
    Протоколы Modbus TCP и DNP3 TCP;
  • Модуль: порт PROFIBUS DP (PRO)
    Скорость передачи данных: 9600 бит/с – 12 Мбит/с (автоопределение) 32 байт вход, 32 байт выход Протокол: PROFIBUS;
  • Модуль: часы высокой точности + батарея + 4 дискретных входа (TOU)
    Батарея (сохранение питания часов до 5 лет), заказ многотарифной системы учета электроэнергии (TOU) возможен только при заказе данного модуля.
    4 оптически изолированных дискретных входа типа "сухой контакт" предназначены для сбора дискретной информации, а также для внешней синхронизации времени. Время сканирования 1 мс

    В разделе Библиотека размещена статья, посвященная подробному описанию анализатора электроэнергии PM130EH PLUS - "Серия приборов PM130 PLUS для мониторинга параметров и учета электрической энергии".

    Подробное руководство на PM130EH PLUS.
