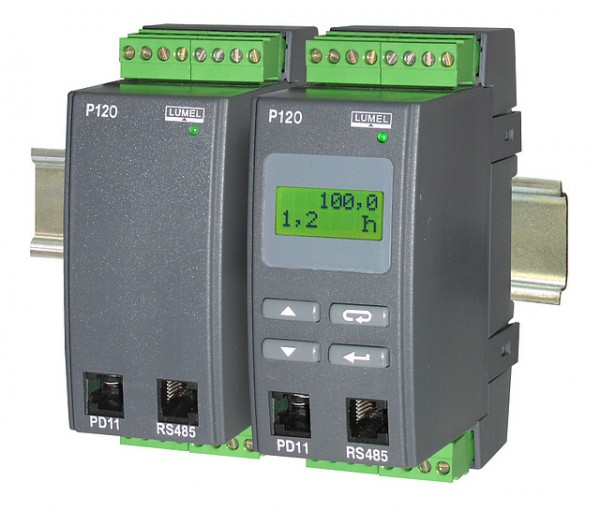

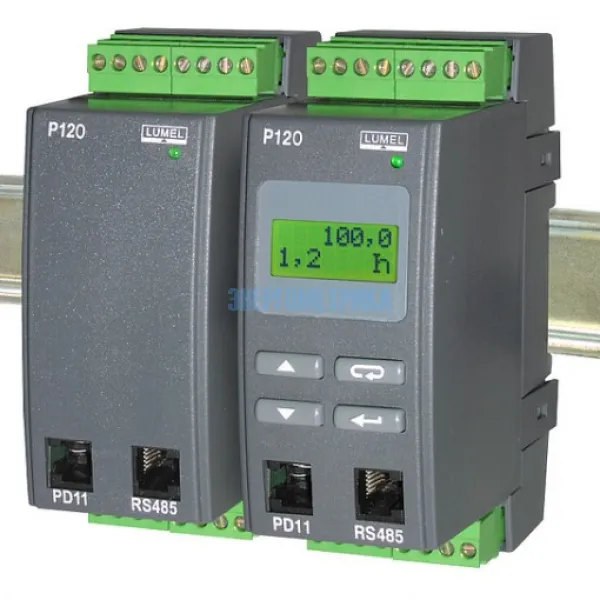

P12O - Программируемый преобразователь числа импульсов, оборотов, частоты
Артикул: P12O
P12O - программируемый измерительный преобразователь с интерфейсом RS-485 предназначен для преобразования: числа импульсов, оборотов, часов наработки, частоты, периода и скорости вращения в стандартный сигнал постоянного тока 0/4...20 мА, 0...5мА или напряжения 0...10В.
Возможно программирование преобразователя с помощью кнопок или с компьютера посредством программатора PD14 или интерфейса RS-485. Измерительный преобразователь P12O широко используется в АСУ ТП.
Кроме основных измерительных, прибор имеет много вспомогательных функций, таких как:
- преобразование входного сигнала на базе индивидуальной линейной характеристики;
- пересчет измеряемой величины для отображения значений на базе индивидуальной линейной характеристики;
- сигнализация превышения порога аварии;
- запись входного сигнала в программируемых интервалах времени;
- программирование дискретности отображения (только для Р120-2);
- просмотр установленных значений параметров;
- масштабирование входного сигнала: умножение и деление на константу;
- подсчет импульсов, в прямом и обратном направлении;
- автоматический сброс счетчиков при заданном значении;
- возможность внешнего сброса, остановки и запуска счетчиков;
- автоматическая установка положения десятичной точки (в Р120-2);
- программируемый цифровой фильтр входного сигнала (для устранения последствий дребезга контактов);
- сохранение состояния счетчика после сбоя питания;
- хранение максимального и минимального значений;
- программирование времени усреднения;
- отображение единицы измерения измеряемой величины;
- выход питания датчиков (24 В пост.);
- использование интерфейса RS-485 (протокол MODBUS, в режиме ASCII или RTU);
- блокирование ввода параметров посредством пароля.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики измерительного преобразователя P12O | ||
| Входы и выходы, диапазоны сигналов | ||
| Импульсные входы | ||
| Вход с гальванической развязкой: 50 мВ…253 В перем | ||
| Максимальная частота работы счетчиков: 20 кГц | ||
| Управляющие входы (старт, стоп, сброс) | ||
| входной элемент: оптопара | ||
| диапазон подключаемых напряжений: 5…24 В пост. | ||
| гальваническая развязка | ||
| Аналоговые выходы | ||
| с гальванической развязкой, с дискретностью 0,025 % от диапазона | ||
| программируемый токовый: 0/4…20 мА | сопротивление нагрузки: ≤ 500 Ом | |
| программируемый напряжения: 0…10 В | сопротивление нагрузки: ≥ 500 Ом | |
| Релейные выходы (2 выхода) | ||
| два релейных выхода, замыкающие контакты, максимальная нагрузка | ||
| напряжение | 250 В перем., 150 В пост. | |
| ток | 5 А, 30 В пост., 250 В перем. | |
| мощность | 1250 ВА, 150 Вт | |
| программируемые пороги аварии | ||
| три типа аварийных сигналов | ||
| гистерезис, определяемый посредством верхнего и нижнего порогов аварии | ||
| сигнализация аварийного режима на ЖКИ | ||
| Цифровые выходы | ||
| интерфейс | RS-485 | |
| протокол | MODBUS | |
| ASCII | 8N1, 7E1, 7O1 | |
| RTU | 8N2, 8E1, 8O1, 8N1 | |
| скорость | 2400, 4800, 9600 бит/сек | |
| макс. время отклика | 300 мсек | |
| Тип входа | Диапазон индикации | Погрешность индикации |
| Количество импульсов | 0…99999 | 0,01 % измеренное значение |
| Количество оборотов | 0…99999 оборотов | 0,01 % измеренное значение |
| Количество часов наработки | 0…99999 ч | 2 сек/24 ч |
| Частота | 0,05…9,999 Гц | 0,01 % измеренное значение |
| Частота | 10,00…99,99 Гц | 0,02 % верхний предел диапазона |
| Скорость вращения | 0…10000 об/мин | 0,02 % измеренное значение |
| Скорость вращения | 10000…99999 об/мин | 0,1 % верхний предел диапазона |
| Период | 0,2…999,99 мсек | 0,01 % измеренное значение |
| Период | 1,0000…9,9999 сек | 0,02 % измеренное значение |
| Длительный период > 10 сек | 10…99999 сек | 1 сек |
| Параметры связи | ||
| интерфейс | RS-232, режим 8N1 | |
| бит данных | 8 | |
| контроль по четности | нет | |
| стоп-бит | 1 | |
| скорость передачи | 9600 бит/с | |
| управление потоками | нет | |
| Параметры памяти | ||
| размер памяти преобразователя | 750 выборок | |
| минимальный интервал записи | 1 сек | |
| Класс точности | 0,2 | |
| Дополнительная погрешность из-за изменения температуры окружающей среды |
± (0,1 % от диапазона/10 К) | |
| Время преобразования | ||
| P12O-1 | < 200 мсек | |
| P12O-2 | мин. 200 мсек (время усреднения мин. 100 мсек + время выходного отклика 100 мсек) |
|
| Номинальные условия эксплуатации | ||
| напряжение питания в зависимости от кода заказа | 85…230…253 В перем./пост. 20…24…40 В перем./пост. |
|
| частота напряжения питания | 40…50…440 Гц | |
| температура окружающей среды | - 25…23…55 °C | |
| температура хранения | - 25…+ 85 °C | |
| относительная влажность | < 95 % (конденсация недопустима) | |
| время прогрева преобразователя | 10 мин | |
| рабочее положение | любое (установка на 35-мм DIN-рейку) | |
| ДИСПЛЕЙ (В P12O-2) | ЖК дисплей 2 х 8 символов, диапазон индикации: -99999…99999 | |
| КЛАСС ЗАЩИТЫ | IP20 | |

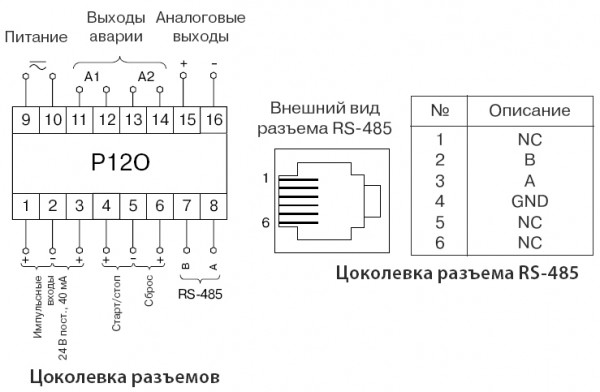

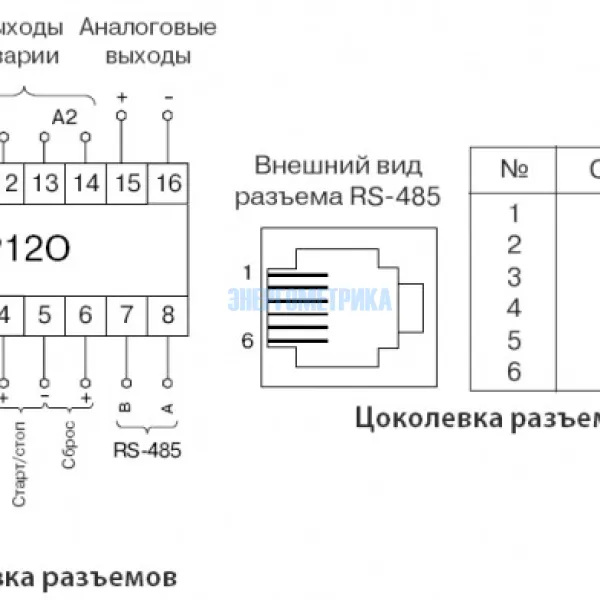

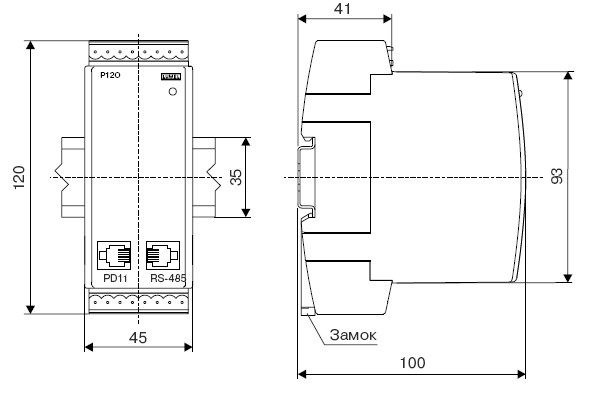

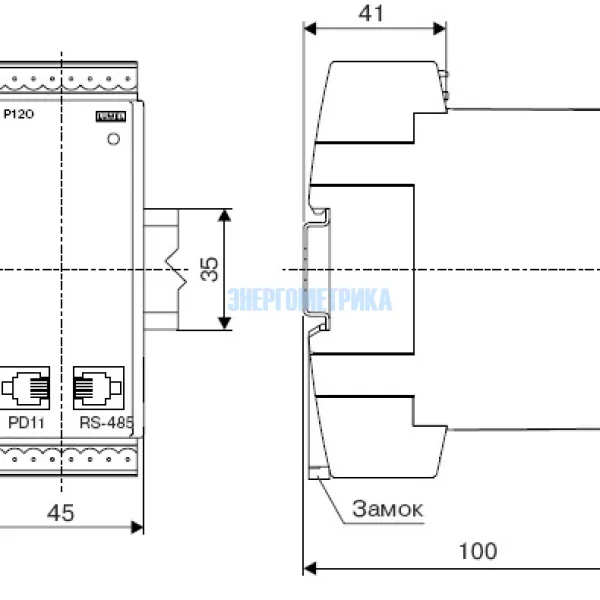

| ГАБАРИТЫ | 45 х 120 х 100 мм | |
| МАССА | < 300 г | |
| УСТАНОВКА | на 35-мм DIN-рейку | |
| ПОТРЕБЛЕНИЕ | < 5 ВА | |
| Минимальные поддиапазоны, при которых преобразователь сохраняет свои характеристики | ||
| Тип входа | Минимальный поддиапазон | |
| Счетчик импульсов | 25 | |
| Счетчик оборотов | 25 оборотов | |
| Счетчик часов наработки | 25 ч | |
| Счетчик частоты | 2 Гц | |
| Скорость вращения | 120 об./мин | |
| Период | 20 мсек | |
| Длительный период > 10 сек | 25 сек | |
