HTS - Датчик влажности и температуры
Датчик температуры и влажности HTS предназначен для постоянного измерения и преобразования полученных значений в аналоговый (4...20mA) или цифровой сигнал (RS485 протокол ModBus).
Датчик влажности и температуры HTS отображает одновременно полученные значения температуры и влажности. HTS имеет два выхода для измерения температуры и влажности.
Особенности датчика влажности и температуры HTS:
- Точность измерения ±0,3С°С по каналу температуры, ±2% по каналу влажности;
- Одновременное отображение температуры и влажности;
- Порт RS485 и поддержка протокола ModBus RTU в стандартной комплектации;
- Два выхода для измерения температуры и влажности;
- Низкий уровень колебаний;
- Высокая стабильность и низкая стоимость;
- Соответствие стандартам СЕ.

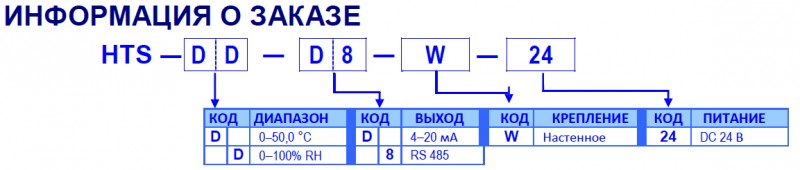

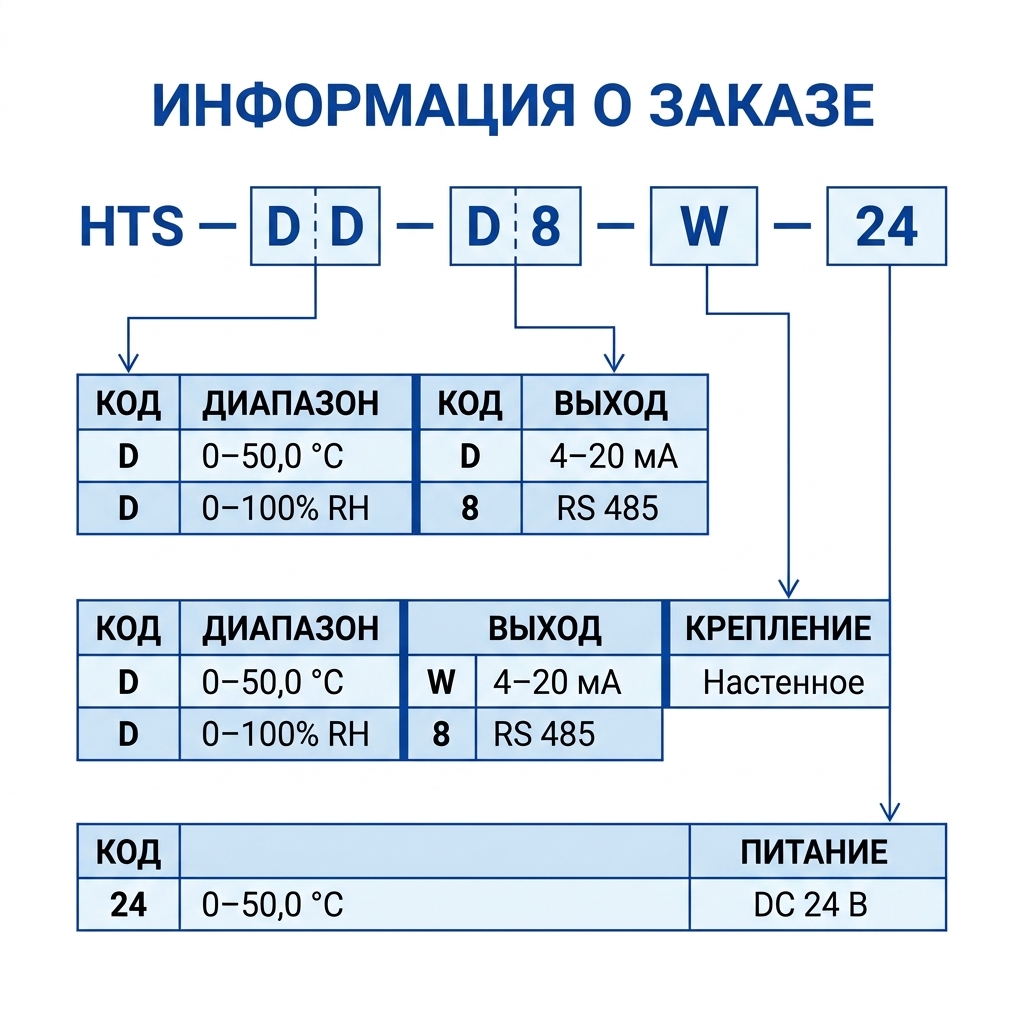

| Информация для заказа датчика температуры и влажности HTS | |||
|
Диапазон измерения |
Выходной сигнал |
Сопротивление |
|
|
Температура |
0...50,0°С |
4...20мА (4-проводной) |
≤500 Ом |
|
Влажность |
0...100% RH |
4...20мА (4-проводной) |
|
| RS485 протокол ModBus RTU | |||
| Технические характеристики датчика влажности и температуры HSM | ||
| Точность при +25°С |
Температура: ≤±0,3°С при 25±20°С Влажность: ≤±2% RH при 10-90% RH ≤±4% RH при 0-10 и 10-90% RH |
|
| Чувствительные элементы |
Температура: RTD PT100 Ом, DIN43760 Влажность: тонкопленочный конденсатор |
|
| Время отклика |
Температура: ≤10 сек (неподвижный воздух) Влажность: ≤4 сек (неподвижный воздух) |
|
| Настройка диапазона | Цифровая компенсация | |
| Настройка нуля | Цифровая компенсация | |
| ЖК-Дисплей | 123*123 пикселей, с подсветкой | |
| Отображение температуры на дисплее | 0,0...50,0°С | |
| Отображение влажности на дисплее | 0-100% RH | |
| Группа устройства ModBus | 1...4 | |
| № устройства ModBus |
01...64 (настройка с помощью DIP-sw) |
|
| Статус порта связи | TX/RX | |
| Аналоговый выход | Опционально | |
| Разрешение | 12-битный AD конвертер | |
| Колебание | ≤0,25% от полной шкалы | |
| Время отклика | ≤200 мс (10-90% от входного диапазона) | |
| Выходной диапазон | DC 4...20mA, до 500 Ом | |
| Порт RS485 | ||
| № устройства | 1...255, группа 1...4 №1...64 | |
| Скорость передачи данных | 9600 | |
| Контроль четности | N, 8, 1 | |
| Мощность источника питания | DC 24 В ± 10% | |
| Потребляемая мощность | ≤2 Вт | |
| Рабочая температура | 0...50°С | |
| Влажность | 0...100% относительной влажности, без конденсации | |
| Коэффициент температуры |
≤0,008% RH/°С при 0% RH ≤0,008% °С при 28°С |
|
| Температура хранения | -10...70°С | |
| Корпус | IP30 | |
| Электрическая безопасность | ||
| ЕМС | EN61326 | |
| Безопасность | EN61010 | |
| Общая информация | ||
| Размеры | Ш*В*Г: 120*119*22 мм | |
| Кожух | Белый ABS, огнеупорный (UL 94V-0) | |
| Монтаж | Настенный со свободным фланцем | |
| Подключение | 9-контактный разъем | |
| Вес | Около 200гр | |
- HTS-DataSheet-RU.pdf 568.4 КB
