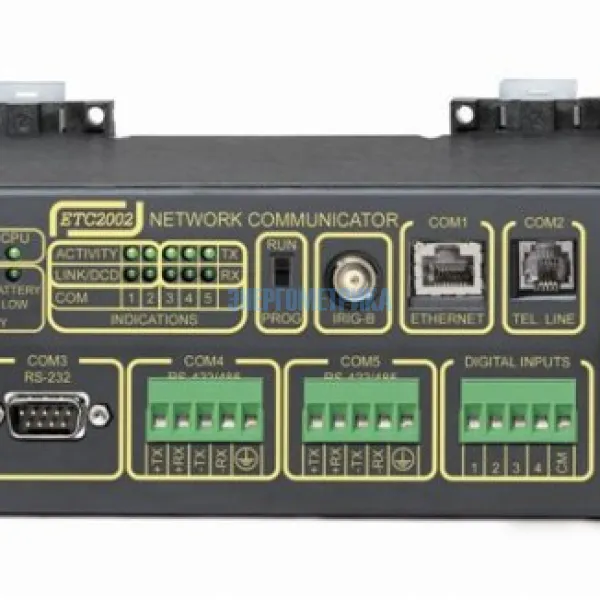

ETC2002 - Конвертер протоколов SATEC

Артикул: ETC2002
Конвертер протоколов SATEC ETC2002 открывает новую эру в области организации взаимодействия оборудования для автоматизированных систем контроля и измерений электрических сетей, предоставляя гибкие возможности связи между распространенными промышленными протоколами через локальные или глобальные сети. Конвертер протоколов Satec ETC2002 предлагает, используя широкие возможности интернета, возможность для мониторинга и контроля энергосистем из любого места и в любое время.







  Характеристики:

  • конвертер протоколов с Ethernet 10 Base-T порт;
  • конвертер протоколов с 2 портами RS422/RS485 (режим "master" для протоколов Modbus, ASCII, DNP 3.0);
  • конвертер протоколов с 1 портом RS232 (режим "slave" для протоколов Modbus, ASCII, DNP 3.0, поддержка конфигурационной консоли);
  • конвертер протоколов с модемом (опциональный);
  • конвертер протоколов с поддержкой протоколов Modbus TCP/IP, ASCII TCP/IP, DNP 3.0 TCP/IP);
  • конвертер протоколов с поддержкой последовательных протоколов Modbus, ASCII, и DNP 3.0 для всех изделий SATEC;
  • конвертер протоколов в 4 цифровыми входами;
  • конвертер протоколов с встроенными часами реального времени;
  • конвертер протоколов с GPS синхронизацией часов реального времени через IRIG-B порт;
  • конвертер протоколов с большой энергонезависимой памятью;
  • конвертер протоколов с конфигурированием при помощи стандартной терминальной программы через консоль или через telnet соединение;
  • конвертер протоколов с широким выбором встроенных источников питания;
  • Компактный дизайн (возможность настольного монтажа и монтажа на DIN-рейку);



Режимы работы и функциональные возможности:

1. "Прозрачный" (универсальный) режим.

Позволяет прямой обмен через TCP/IP сеть с приборами с последовательным интерфейсом.

2. Конвертер протоколов.

Поддержка протоколов, базирующихся на TCP/IP (Modbus TCP/IP, ASCII TCP/IP, DNP 3.0 TCP/IP) обеспечивают удаленный доступ к различным приборам в сети с последовательными протоколами связи (приборы SATEC, реле защиты, регуляторы частоты и программируемые контроллеры PLC).

3. Сервер данных.

Сервер данных ЕТС2002 обеспечивает механизм сбора данных от приборов в локальной сети протокола Modbus RTU в фоновом режиме, хранение собранных данных, регистрацию и обработку событий сети и внутренних событий коммуникатора. Адреса приборов и их регистров для запроса данных задаются в таблицах. Энергонезависимая память позволяет собирать данные до 120 16-разрядных регистров для каждого из 64 непрерывно опрашиваемых устройств, и сохранять зарегистрированные данные для каждого из приборов в течение длительного времени. Сервер данных может также проводить периодический опрос статусных регистров до 64 устройств Modbus RTU и генерировать сообщения при изменении их состояния, регистрируемые в памяти ЕТС2002.

Важные особенности:

  • сбор и регистрация данных, полученных от приборов в реальном времени;
  • уменьшение сетевого трафика;
  • хранение буферизованных данных для применения в Интернет-приложениях и для других приложений.



4. Мониторинг и контроль энергосетей с применением сетевых технологий.

Поддержка eXpertPower - системы удаленного сбора, обработки и анализа данных от энергосетей посредством Web-интерфейса. Функция "Клиент" для связи с сервером обеспечивает доступ к локальной сети приборов. Система производит автоматический сбор, регистрацию, обработку, анализ и сохранение данных от энергосистем и других промышленных объектов.
