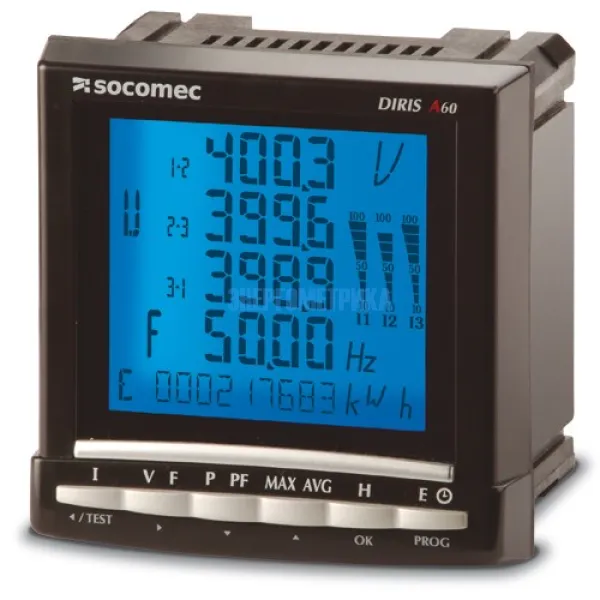

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии

Артикул: DIRIS A60

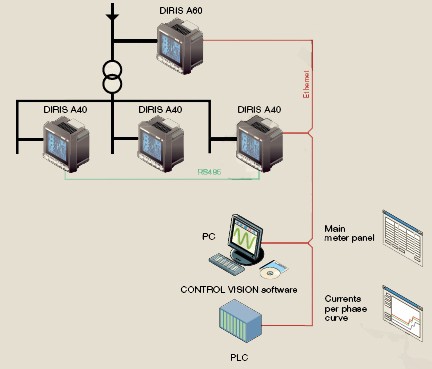

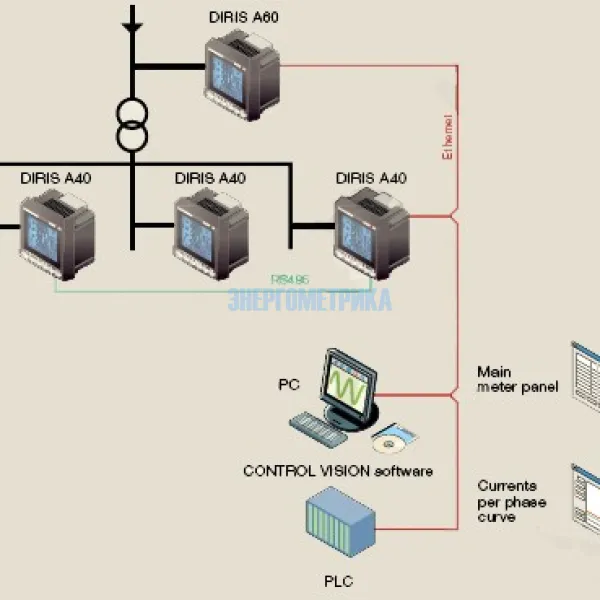

DIRIS A60 - цифровой анализатор показателей качества электроэнергии с функцией обнаружения и графического отображения событий и аномалий электрической энергии. С помощью многофункционального программного обеспечения CONTROL VISION возможно дистанционное использование и анализ данных на ПК.

Особенности

• Сохранение во внутренней памяти истории событий и измерений (50 дней с интервалом 10 минут) для активной, реактивной, полной энергии: ΣP+/-, ΣQ+/-, ΣS
• Сигнализация и сохранение 40 последних событий относительно:
 - перенапряжений
 - провалов напряжения
 - отключений
 - избыточных токов
• Фиксация среднеквадратичных значений токов и напряжений
• Внутренняя память
• Подключаемые внешние модули, в том числе модуля с возможностью контроля температуры от датчика Pt100
• Интерфейс Ethernet / RS 485



Измерения

• Ток
- Мгновенные значения I1, I2, I3, In, Isyst
- Максимальные значения I1, I2, I3, In
- Дебаланс по току
• Напряжение и частота
- Мгновенные значения U1, U2, U3, U12, U23, U13, F, Usyst, Vsyst
- Максимальные значения U1, U2, U3, U12, U23, U13, F
- Дебаланс по напряжению
• Мощность
- Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Средние максимальные значения ΣP, ΣQ, ΣS
• Коэффициент мощности
- Мгновенные значения 3PF, ΣPF
- Общее значение ΣPF
• Температура
- Внутренняя

- Внешняя с помощью 3-х сенсоров Pt100

• Счетчик

- Активная энергия ±кВтч
- Реактивная энергия ±кварч
- Полная энергия кВАч
- Часы

• Гармонический анализ

Полные гармонические искажения (THD)
- Ток THD I1, THD I2, THD I3, THD In
- Фазное напряжение THD U1, THD U2, THD U3
- Межфазное напряжение THD U12, THD U23, THD U13
Отдельные гармоники (H)
- Ток H I1, H I2, H I3, H In
- Фазное напряжение H U1, H U2, H U3
- Межфазное напряжение H U12, H U23, H U13

• События

- Сигналы тревоги по всем измеряемым параметрам

• Связь

- Сигнал 0/4-20 мА
- Цифровой интерфейс RS485 (протоколы MODBUS, PROFIBUS-DP)
- Интерфейс Ethernet (протоколы MODBUS/TCP, MODBUS RTU, web-сервер)
- Ethernet с интерфейсом RS485 (протокол MODBUS RTU)

• Входы/выходы

- Подсчет импульсов
- Управление приборами
- Отчет о тревогах
- Отчет об импульсах



DIRIS A - Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип DIRIS A10 DIRIS A10
+COM
DIRIS A20 DIRIS A40 DIRIS A41 DIRIS A60

Код заказа

4825 0010 4825 0011 4825 0200 4825 0201 4825 0202 4825 0207

Напряжение (U), прямое включение

50...500 V AC 50...700 V AC

Напряжение через TH

      до 500 кВ

Ток

до 10000 А

Частота

45...65 Гц

Питание

200...277 V AC 110...400 V AC
120...350 V AC
110...400 V AC, 120...350 V AC
12...48 V DC

Измерение тока нейтрали (In)



Активная (P), реактивная (Q), полная (S) мощность

Коэффициент мощности (cosф)

Несимметрия



Температура

  Опция 1...4 Опция 1...4 Опция 1...4

Средние значения тока (I), напряжения (U), частоты (f)



Среднее значение мощности

Класс точности измерения тока и напряжения

0.2 0.2 0.2 0.2 0.2 0.2

Класс точности измерения мощности

0.5 0.5 0.5 0.5 0.5 0.5

Класс точности измерения частоты

0.1 0.1 0.1 0.1 0.1 0.1

Класс точности измерения активной энергии

0.5S 0.5S 0.5S 0.5S 0.5S 0.5S

Класс точности измерения реактивной энергии

2 2 2 2 2 2

Счетчики электроэнергии

Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)

Мультитарифность



Счетчик импульсов

  Опция 2...6 Опция 2...6 Опция 2...6

Построение графиков нагрузки



Класс точности счетчика энергии 0.5

Импульсный выход

1   1 Опция 2 max Опция 2 max Опция 2 max

Анализ качества и сохранение результатов

Общий коэффициент гармонических искажений

Измерение гармоник (до 61)



Сигнализация повышения, провала, пропуска напряжения



Сигнализация перегрузки



Сохранение истории событий и измерений

Кривые нагрузки



Максимальные/средние значения напряжения, тока, частоты



Максимальная мощность

кВт кВт кВт

Максимальный ток

Цифровая и аналоговая связь

RS485 Jbus/Modbus

  Опция Опция Опция Опция

RS485 PROFIBUS-DP 12 Mbaud

      Опция Опция Опция

Ethernet 10baseT / 100baseT Modbus RTU

      Опция Опция

Ethernet / RS485 gateway

      Опция Опция

Webserver

      Опция Опция

Аналоговый выход

      Опция 2...4 Опция 2...4 Опция 2...6

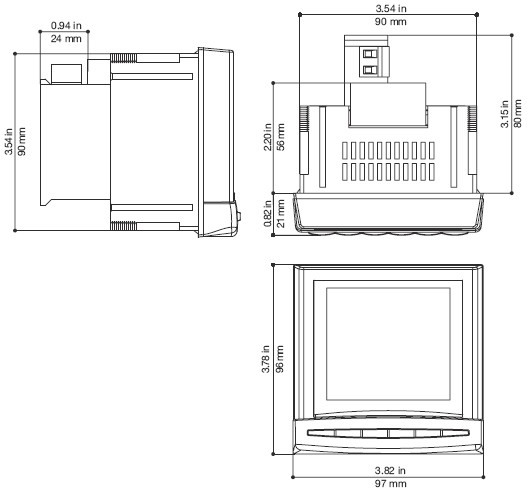

Размеры

Размеры, исполнение

DIN рейка DIN рейка 96x96 мм 96x96 мм 96x96 мм 96x96 мм

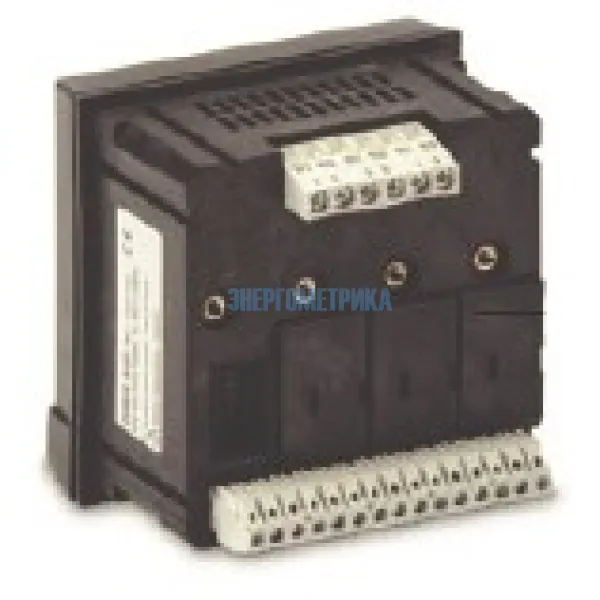

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии - подключаемые модули











DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии
DIRIS A60
DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииPulse outputs

Импульсные выходы
2 настраиваемых импульсных выхода по ±кВтч, ±кварч, кВАч

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииJBUS / MODBUS communication

Модуль связи JBUS / MODBUS
Интерфейс RS485 с протоколом JBUS / MODBUS. Скорость передачи до 38,4 кбит/с

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииPROFIBUS DP communication

Модуль связи PROFIBUS DP
Интерфейс RS485 с протоколом PROFIBUS DP. Скорость передачи до 12 Мбит/с

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииEthernet communication

Модуль связи Ethernet
Интерфейс Ethernet с протоколом MODBUS / TCP

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииEthernet communication with RS485 Gateway JBUS / MODBUS

Модуль связи Ethernet со шлюзом RS485 JBUS / MODBUS
• Интерфейс Ethernet с протоколом MODBUS
• подключение одного прибора к 247 вспомогательным приборам через RS485 JBUS / MODBUS

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергииAnalogue outputs

Аналоговые выходы
До 2-х модулей с 4-мя аналоговыми выходами, назначенными для:
3I, In, 3V, 3U, F, ±ΣP, ±ΣQ, ΣS, ΣPFL/C, Isys, Vsys, Usys, Ppred, Qpred, Spred, внутр. T°C, T°C 1, T°C 2, T°C 3, питание 17 В DC

DIRIS A60 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии2 inputs - 2 outputs

2 входа - 2 выхода
До 3-х модулей с 6-ю входами или выходами. 2 выхода для:
• мониторинг
• 3I, In, 3V, 3U, F, ±ΣP, ±ΣQ, ΣS, ΣPFL/C, THD 3I, THD In, THD 3V, THD 3U, Ppred, Qpred, Spred, внутр. T°C, T°C 1, T°C 2, T°C 3, таймер
• дистанционное управление
• 2 импульсных входа



Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
