DIRIS A40 - Анализатор параметров электрической сети

Артикул: Diris A40
DIRIS A40 - цифровой многофункциональный анализатор показателей качества электроэнергии, дающий пользователю возможность ко всем данным измерений, необходимым для энергосберегающих проектов и мониторинга распределения электроэнергии. С помощью многофункционального программного обеспечения CONTROL VISION возможно дистанционное использование и анализ данных на ПК.

Технические характеристики анализатора параметров электрической сети -DIRIS A40
Корпус

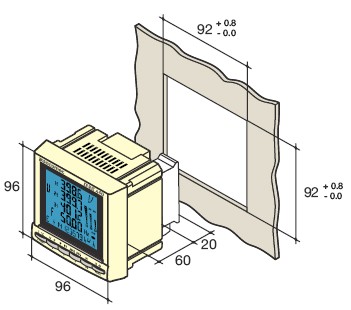

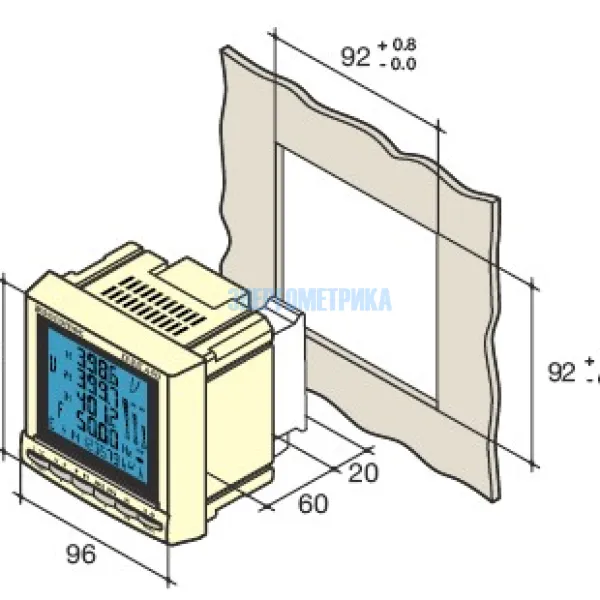

Габариты 96 x 96 x 60 мм или 96 x 96 x 80 мм со всеми опциональными модулями (DIN 43700)

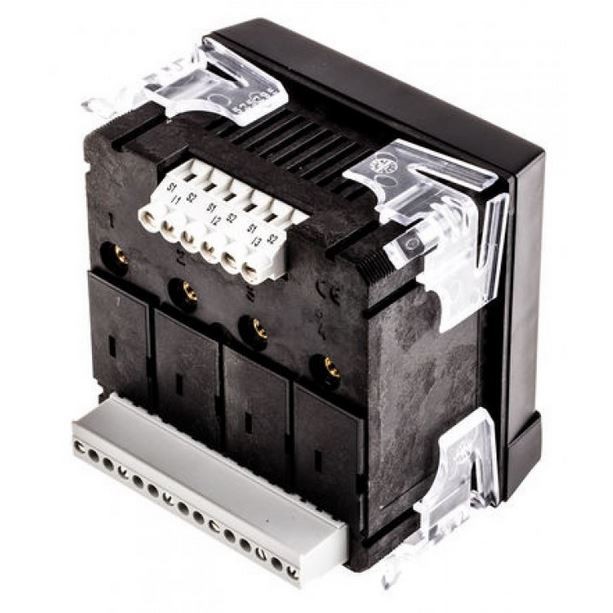

Подключение через отсоединяемые клеммы 2,5 мм2
(напряжение и др.) и фиксированные клеммы 6 мм2 (ток)
Индекс защиты IP IP52 (передняя панель) и IP30 (корпус)
Вес 400 г
Дисплей

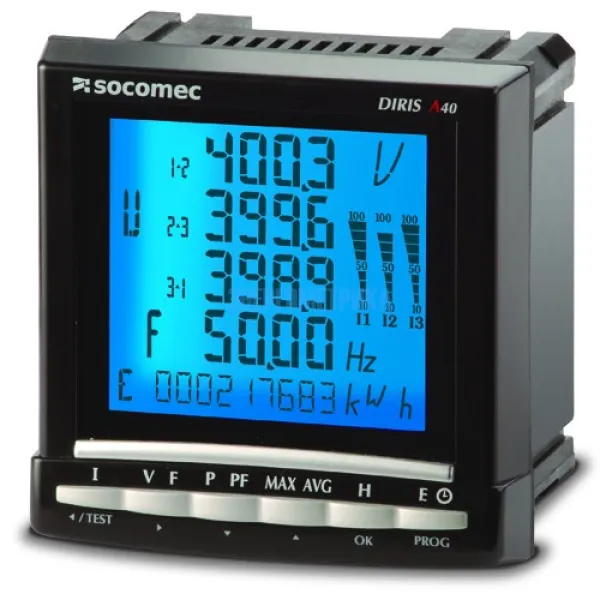

Тип Жидкокристаллический дисплей с подсветкой
Измерения
Напряжение (среднеквадратичное)
Прямое измерение от 18 до 700 В перем. тока (фаза/фаза)
от 10 до 404 В перем. тока (фаза/нейтраль)
Измерение через первичный трансформатор (PT) Первичное: до 500 кВ
Вторичное: 60, 100, 110, 115, 120, 173 и 190 В перем. Тока
Отображение и разрешение от 0 до 500,0 кВ
Непрерывная перегрузка 760 В перем. тока
Период обновления 1 секунда
Ток (среднеквадратичный)
Через токовый трансформатор со значениями тока Первичный: до 10000 A
Вторичный: 1 или 5 A
Минимальный измеряемый ток 10 мА
Потребляемая мощность < 0,3 ВА
Отображение от 0 до 11 kA (в 1,1 раза больше тока первичной обмотки)
Непрерывная перегрузка 10 A
Временная перегрузка 10 Iном. / 1 секунда
Период обновления 1 секунда
Максимальное соотношение KI x KU 10 000 000
Мощность
Полная От 0 до 8000 МВт/МВАр/МВА
Период обновления 1 секунда
Частота от 45,0 до 65,0 Гц
Период обновления 1 секунда
Элнектроэнергия / точность измерения
Ток 0,2 % от 10 до 110 % Iном
Напряжение 0,2 % от 140 до 700 В перем. тока
Мощность 0,5 % полной шкалы (от -90° до + 90°)
Коэффициент мощности (PF) 0,5 % для 0,5 < PF < 1
Измерение активной электроэнергии ± 0,5 % от 0,02 до 1,2 Iном. при PF = 0,5 инд. или 0,8 емк.
(класс 0.5S IEC 62053-22)
Измерение реактивной электроэнергии ± 2% от 0.1 to 1,2 In with sinϕ = 0.5 L or C (класс 2 IEC 62053-23)
Дополнительный источник питания
От 110 до 440 В перем. тока, 50/60 Гц ± 10 %
От 120 до 350 В пост. тока ± 20 %
От 12 до 48 В пост. тока -6 % / + 20 %
Потребление < 10 ВА
Рабочие условия
Рабочая температура от -10° до + 55°C
Температура хранения от -20° до + 85°C
Относительная влажность 95 %
Маркировка CE
DIRIS A40 соответствует требованиям документов:
  • Европейская директива по электромагнитной совместимости (EMC) № 89/336/CEE от 3 мая 1989 г., измененная директивой № 92/31/CEE от 28 апреля 1992 г. и директивой № 93/68/CEE от 22 июля 1993 г.
  • Директива по низковольтным сетям № 73/23/CEE от 19 февраля 1973 г., измененная директивой № 93/68/CEE от 22 июля 1993 г.
Электромагнитная совместимость IEC 61000-4-2 - уровень III
Устойчивость к радиочастотным излучениям IEC 61000-4-3 - уровень III
Устойчивость к электрическим всплескам/выбросам IEC 61000-4-4 - уровень IV
Устойчивость к импульсным волнам IEC 61000-4-5 - уровень IV
Устойчивость к кондуктивным помехам IEC 61000-4-6 - уровень III
Устойчивость к магнитным полям частоты сети IEC 61000-4-8 - уровень IV
Кондуктивные и излучаемые помехи IEC 61000-6-4 - класс B
Устойчивость к провалам напряжения IEC 61000-4-11
Требования к параметрам окружающей среды
Диапазон рабочих температур IEC 60068-2-1/IEC 60068-2-2 от -10 °C до +55 °C
Диапазон температур хранения IEC 60068-2-1/IEC 60068-2-2 от -20 °C до +85 °C
Влажность IEC 60068-2-30 - 95 %
Солевой туман IEC 60068-2-52 - 2,5 % NaCl
Механические характеристики
Вибрация от 10 до 50 Гц IEC 60068-2-6 - 2 g
Изоляция
Категория установки Для систем до 700 В перем. тока (фаза/фаза) III
Степень загрязнения 2
Ном. импульсное выдерживаемое напряжение IEC 60947-1 - V imp: 4 kV
Передняя панель Класс II
Электробезопасность IEC 61010-1
Анализаторы качества электроэнергии DIRS
DIRIS A10 DIRIS A10
+COM
DIRIS A20 DIRIS A40 DIRIS A41 DIRIS A60

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
