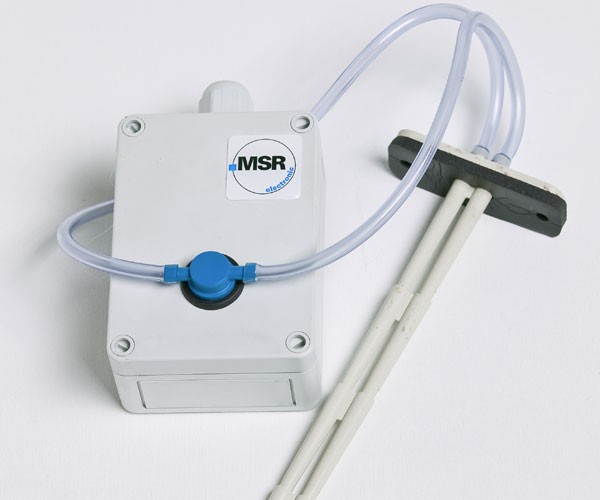

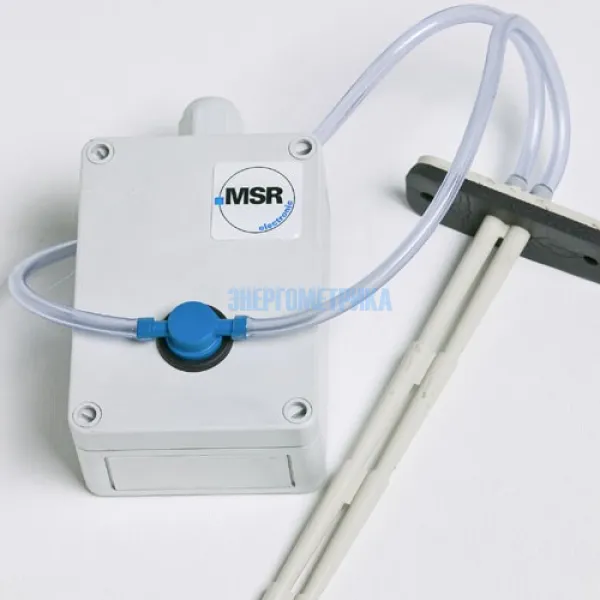

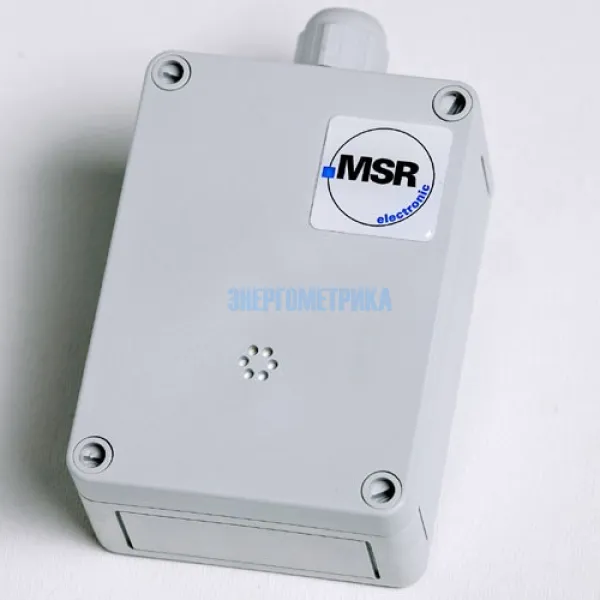

ADT-D3-20XX - Датчик хладагента с инфракрасным сенсором
Датчик хладагента - ADT-D3-20ХХ используется для обнаружения в воздухе помещений утечек фреона и таких хладагентов, как гидрофторуглерод (HFC) или HCFC гидрохлорфторуглерод (HCFC) из систем охлаждения и вентиляции.
Датчик фреона применяется на пивоваренных заводах, в морозильных и холодильных цехах, на ледовых катках и других помещениях, где должны выполняться требования стандарта EN 378-3.
Чувствительным элементом служит инфракрасный двулучевой сенсор NDIR, который определяет концентрацию хладагентов в диапазоне значений 0-2000 ppm с точностью до 2 % от измеряемого диапазона.
Благодаря инфракрасному способу измерения, встроенной компенсации температурных параметров и дрейфу нуля обеспечивается надежная и стабильная работа устройства, а также точность измерений, невзирая на пятилетний временной период между калибровками.
Сочетание серийного интерфейса RS – 485 и аналоговых сигналов 4-20 mA/2-10 В на выходе дает возможность интегрировать прибор в различные автоматизированные системы.
Дополнительными опциями являются реле с возможностью переключения порогов, релейный выход, дополнительный вход 4-20 mA, подогрев, зуммер, дисплей.
| Основные свойства датчика хладагента - ADT-D3-20ХХ | |
| Определяемый газ | Охлаждающие газы фреоны |
| Чувствительный элемент | двухлучевой инфракрасный датчик газа (NDIR) |
| Диапазон измерения | 0 - 2000 |
| Точность | <2% от диапазона измерения |
| Повторяемость | <2% от диапазона измерения |
| Время реакции | t90 < 30 sec. |
| Разрешение | 10 ppm |
| Температурный диапазон | -10 °C to + 40 °C |
| Отклонение по шкале | <2% от диапазона измерения / год |
| Отклонение выходного сигнала | <3% от диапазона измерения / год |
| Давление | 800 – 1100 hPa |
| Влажность | 5 – 95 % RH non-condensing |
| Долговечность | > 10 лет |
| Рекомендуемый интервал калибровки | > 5 лет |
| Температура хранения | 0 °C to 50 °C |
| Время хранения | Макс.6мес. |
| Электрические характеристики | |
| Напряжение питания | 16 - 28 VDC/AC, (защита от обратного подключения) |
| Ток, мощность (без опций) | 45 mA, max. (1,1 VA) |
| Выходной сигнал | |
| Аналоговый сигнал | (0) 4 – 20mA, load ≤ 500 Ω, |
| На выбор: Тока / напряжение | (0) 2 - 10 V, load ≥ 50 k Ω |
| Начало шкалы 0 / 20 % | Пропорциональная, защита от перегрузки и короткого замыкания |
| Серийный интерфейс | |
| Приемопередача | RS 485 / 19200 Baud (9600 at Mod_Bus) |
| Физические характеристики | |
| Корпус пластик Тип A* | Поликарбонат |
| Воспламеняемость | UL 94 V2 |
| Цвет корпуса* | RAL 7032 (светло-серый) |
| RAL 7032 (светло-серый) | 94 x 130 x 57 мм |
| Вес | 0.5 кг |
| Класс защиты | IP 65 |
| Инсталляция | Настенный монтаж |
| Кабельный ввод | Стандартный 1 x M 20 |
| Присоединение | Винтовое, min. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14 AWG) |
| Расстояние | Токовый сигнал: ca. 500 m (1500 ft) Сигнал напряжение: ca. 200 m (600 ft.) |
| Сертификация | EMC Directive 2004 / 108 / EEC |
| Гарантии | 1 год на материал (без сенсора) |
| Опции | |
| Релейный выход | |
| Реле сигнализации 1 | 30 VAC/DC, 0,5 A, potential-free, SPDT |
| Реле сигнализации 2 | 30 VAC/DC, 0,5 A, potential-free, SPNO/SPNC |
| Мощность потребления | 30 mA, (max 0,8 VA) |
| Зуммер | |
| Звуковое давление | 85 dB (distance 300 mm) (1 ft) |
| Частота | 3,5 kHz |
| Мощность потребления | 30 mA, (max 0,8 VA) |
| LCD Дисплей | |
| LCD | Две линии, каждой по 16 символов |
| Мощность потребления | 10 mA, (max 0,3 VA) |
| Обогрев | |
| Температура контроля | 3 °C ±2°C |
| Температура окр. Среды | -40 °C |
| Мощность потребления | 0,3 A; 7,5 VA |
| Аналоговый вход | |
| Только для RS-485 | 4 – 20 mA защита от перегрузки и короткого замыкания, входное сопротивление 200Ω |
| Питание для передатчика | 24 VDC max. charge 50 mA |

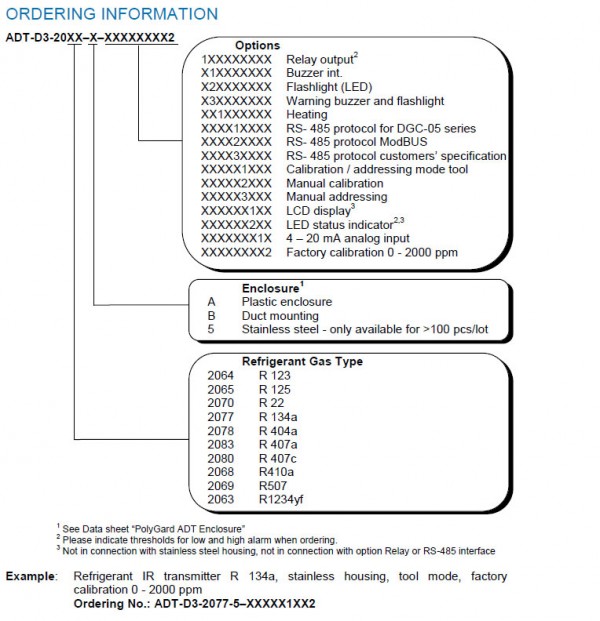

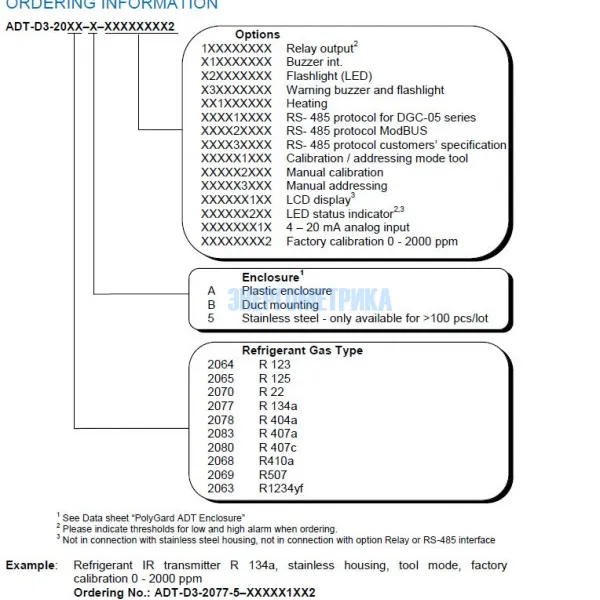

| ADT-D3-20XX - Датчик фреона, датчик хладагента с инфракрасным сенсором |
||
| Датчик | Тип хладагента | Диапазон измерения |
| ADT-D3-2063 | R1234yf | 0...2000ppm |
| ADT-D3-2064 | R123 | 0...2000ppm |
| ADT-D3-2065 | R125 | 0...2000ppm |
| ADT-D3-2068 | R410a | 0...2000ppm |
| ADT-D3-2069 | R507 | 0...2000ppm |
| ADT-D3-2070 | R22 | 0...2000ppm |
| ADT-D3-2077 | R134a | 0...2000ppm |
| ADT-D3-2078 | R404a | 0...2000ppm |
| ADT-D3-2080 | R407c | 0...2000ppm |
| ADT-D3-2083 | R407a | 0...2000ppm |
При создании системы мониторинга с использованием серии ADT применяются специализированные газовые контроллеры:
| MGC-03 | Максимум 2 точки измерения, максимум 4 релейных выхода |
| GC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов |
| DGC-03 | Максимум 16 точек измерения, максимум 7 релейных выходов |
| DGC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов* |
