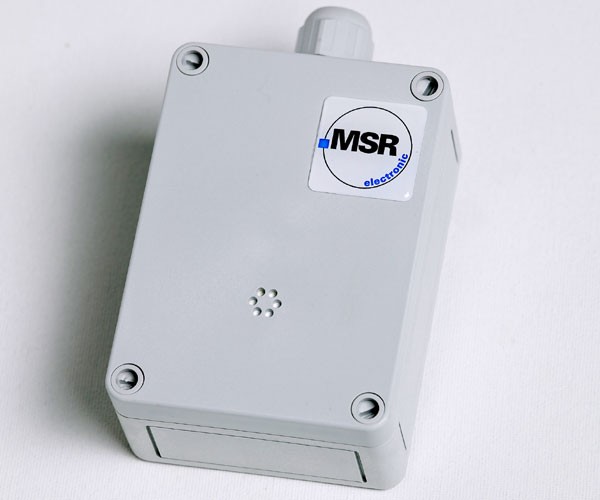

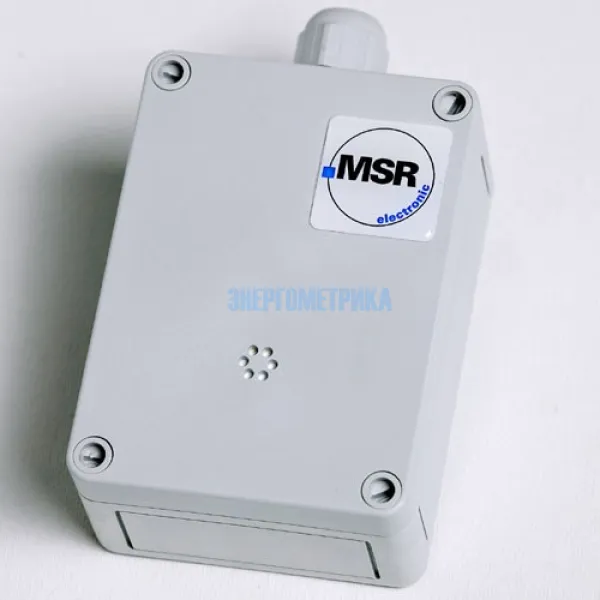

ADT-23-1125 - Детектор аммиака, с электрохимическим сенсором

Артикул: ADT-23-1125

Детектор аммиака (NH3) - ADT-23-1125 предназначен для выявления утечек аммиака и постоянного мониторинга уровня его содержания в воздухе.

Основной сферой применения устройства являются охлаждающие установки, где аммиак используется, как хладагент, может также использоваться в других сферах промышленности. Ввиду поражающего воздействия данного газа на нервную систему и дыхательную систему человека, необходимо постоянно контролировать его концентрацию.

Электрохимический диффузионный сенсорный элемент позволяет определять содержание аммиака в воздухе в диапазоне 0-300 ppm / 0-1000 ppm с точностью до 15 ppm, в цифровом диапазоне включительно. Выполняется температурная компенсация измерений, а самостоятельно выбирать точку отсчета можно благодаря интегрированной калибровке.

Сигналы аналогового типа 4-20 mA/2-10 В на выходе в сочетании с RS – 485 интерфейсом позволяют использовать датчик в системах электронного контроля и управления и совмещать его с другими контроллерами PolyGard®.

Датчик концентрации паров аммиака может комплектоваться зуммером и LCD дисплеем.

Основные свойства детектор аммиака (NH3)- ADT-23-1125
Определяемый газ Аммиак (NH3)
Чувствительный элемент Электрохимический, газообмен-диффузия
Диапазон измерения: 0 - 300 ppm / 0 - 1000 ppm / 0 – 100 ppm
Давление Атмосферное ± 15 %
Влажность 15 – 90 % относительная влажность без образования конденсата
Время хранения Максимум 6 месяцев
Точность ± 30 ppm (диапазон измерения 300/ 1000 ppm)
Точность ± 5 ppm . (диапазон измерения 100 ppm)
Воспроизводимость < 10 % от показаний
Точка нуля <± 50 ppm / год (диапазон измер. 300/ 1000 ppm)
Точка нуля <± 10 ppm / год (диапазон измерения 100 ppm)
Дрейф выходного сигнала < 15 ppm
Время реакции t90 < 120 sec. (диапазон измерения 300/ 1000 ppm)
Время реакции t90 < 90 sec. (диапазон измерения 100 ppm)
Температурный диапазон -10 °C до + 50 °C (без отопления)
Долговечность > 2 лет эксплуатации в нормальных условиях
Перекрестная чувствительность* Концентрация 100 ppm Реакция  300/1000 ppm
Хлор Cl2 10 ppm   0 ppm
Этилен, C2H4 1000 ppm   0 ppm
Окись углерода; CO 200 ppm   0 ppm
Метан, CH4 5000 ppm   0 ppm
Водород, H2 1000 ppm < - 10   < - 150
Диоксид серы, SO2 10 ppm < 15   < 12
Сероводород, H2S 10 ppm < 30   < 30
Оксид азота, NO 20 ppm   0 ppm
Диоксид азота, NO2 20 ppm < 2   0
Этанол, C2H6O 100 ppm   0
Углекислый газ, CO2 5000 ppm   0
Электрические характеристики
Напряжение питания 18 - 28 VDC/AC, защита от обратной полярности
Потребляемая мощность (без опций) 22 mA, max. (0,6 VA)
Выходной сигнал
Аналоговый сигнал, линеаризирован (0) 4 – 20 mA, load ≤ 500 Ω
На выбор: Тока / напряжение (0) 2 - 10 V; load ≥ 50 k  Ω
Начало шкалы 0 / 20 % Пропорц, защита от перегрузки и короткого замыкания
Серийный интерфейс
Приемопередача RS 485 / 19200 Baud (9600 для Mod-Bus)
Физические характеристики
Корпус пластик Тип A Поликарбонат
Воспламеняемость UL 94 V2
Цвет корпуса RAL 7032 (светло серый)
Размеры (W x H x D) 94 x 130 x 57 mm
Вес 0.5 kg
Класс защиты IP 65
Инсталляция Настенный
Кабельный ввод Стандартный 1 x M 20
Присоединение Винтовое, min. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14AWG)
Расстояние Токовый сигнал: ca. 500 m (1500 ft)
Сигнал напряжение: ca. 200 m (600 ft.)
Руководящие документы Директива по ЭМС 2004/108/EC EN 61010-1:2010 ANSI/UL 61010-1 CAN/CSA-C22.2 No. 61010-1
Гарантии 1 год на материал (без сенсора)
Опции
Релейные выходы
Реле сигнала тревоги 1 30 VAC/DC 0,5 A,  potential-free, SPDT
Реле сигнала тревоги 2 30 VAC/DC 0,5 A, potential-free SPNO/SPNC
Мощность потребления 30 mA, max. 0,8 VA
Зуммер
Звуковое давление 85 dB (расстояние 300 mm)
Частота 3,5 kHz
Потребляемая мощность 30 mA, max. 0,8 VA
LCD Дисплей
LCD 2 линии по 16 символов
Мощность потребления 10 mA, max. 0,3 VA
LED светодиодный дисплей
Зеленый-желтый-красный Источник питания, Low-Alarm, High-Alarm
Мощность потребления 10 mA, (max. 0,3 VA)
Обогрев
Температура контроля 3 °C ±2°C
Температура окр. Среды - 40 °C
Питание 18 - 28 VDC/AC
Потребляемая мощность 0,3 A; 7,5 VA
Аналоговый вход
Только для RS-485 4 – 20 mA защита от перегрузки и короткого замыкания,
входное сопротивление 200 Ω
Питание для внешнего передатчика 24 VDC max. load 50 mA
* В таблицу внесены не все данные, другие газы также могут влиять на кросс-чувствительность. Данные даны только для новых датчиков



При создании системы мониторинга с использованием серии ADT применяются специализированные газовые контроллеры:

MGC-03 Максимум 2 точки измерения, максимум 4 релейных выхода
GC-05 с RS485
Максимум 96 точек измерения, максимум 30 релейных выходов
DGC-03 Максимум 16 точек измерения, максимум 7 релейных выходов
DGC-05 с RS485 Максимум 96 точек измерения, максимум 30 релейных выходов*
