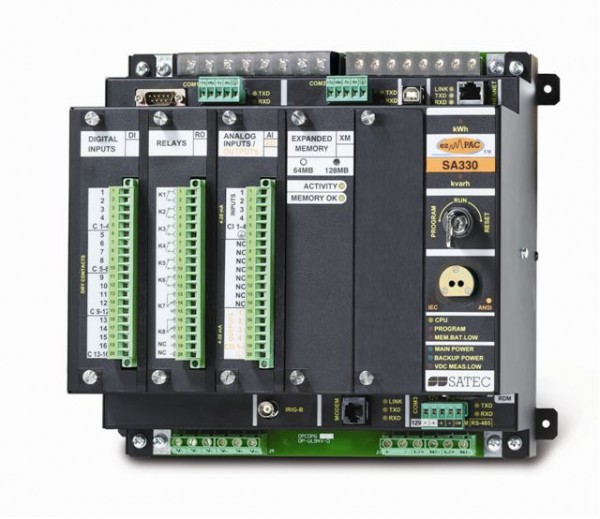

Серия контроллеров ezPac SA300 представляет собой многофункциональное устройство на базе микропроцессоров, прибор включает в себя возможности анализатора качества электроэнергии, измерителя энергии, регистратора неисправностей и данных и программируемого контроллера.

В комплекте с прибором  ezPac SA300 бесплатно поставляется русскоязычная версия программы PAS.

Контроллеры обеспечивают измерения трехфазных электрических величин в распределительных системах электроэнергии, мониторинг внешних событий, управление работой внешнего оборудования через контакты реле, регистрацию кривых токов КЗ до 3000% от номинала, событий, а также запись гармоник и искажений.


Контроллеры ezPac SA300 - идеальное решение для модернизации средств автоматизации электроподстанции по критерию цена/качество. Оборудование одним прибором ezPac SA300 обеспечит всю информацию для автоматизации подстанции (включая сбор информации о работе защит) и передачу данных через каналы связи. Контроллеры ezPac SA300  могут использоваться вместе с существующими электромеханическими защитами.

Версии прибора:

• SA320 – Анализатор качества энергии. Предоставляет все базовые измерения. Регистратор качества энергии в соответствии со стандартами E 50160, IEEE 1159, ГОСТ 13109-97, выдача отчётов. Управление, регистрация событий и аварийных событий, включая токи КЗ.

• SA330 – Модель с расширенными возможностями (Premium model) – добавлены 4 токовых входа 10A/20A для точного измерения энергии, при этом сохранены стандартные токовые входы 150A для регистрации токов КЗ.

Технические характеристики серия ezPac SA300:

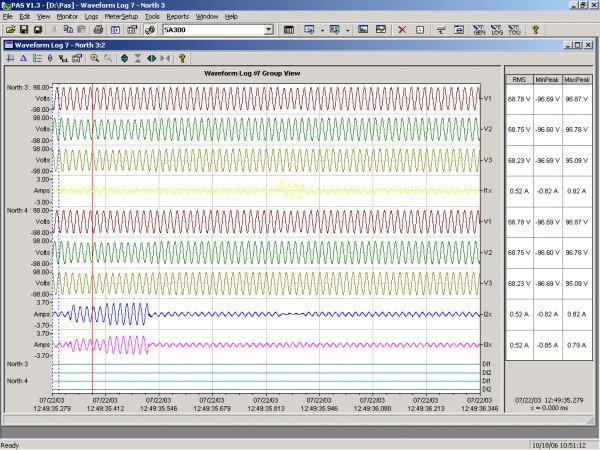

• 8 быстродействующих регистраторов формы сигнала (одновременная запись 8- канального переменного тока, постоянного напряжения и 16-каналов для цифровых входов, записываемые в одну диаграмму, выбираемый коэффициент дискретизации 32, 64 или 128 точек на цикл; 20 циклов, предшествующих событию, разрешение 1 мс для цифровых входов, до 3 минут непрерывной записи при наличии 4х -Мбайтной встроенной памяти с дискредитацией 32 измерения на цикл).
• Программируемый контроллер (32 программируемые установки управления, логика ИЛИ/И, программируемые пороги и задержки, релейное управление, управляемая событиями запись данных)
• Точный учет энергии (класс точности 0.2S, многотарифная система учета энергии TOU, возможность учета импульсов энергии от внешних приборов.
• Анализатор гармоник (полный гармонический анализ до 63-й гармоники, направление гармоник, мощности гармоник, симметричные составляющие).
• 32 цифровых счетчика, для подсчета импульсов от внешних источников и внутренних событий.
• 16 программируемых таймеров от 1/2 цикла до 24 часов для периодической записи и операций переключения на временной базе
• Встроенные часы, календарь, возможность синхронизации времени (1 мс) через порт IRIG-B, через коммуникации или по внешнему сигналу
• Встроенный резервный источник питания.

Дополнительно SA300 может быть оснащен 64/128-Мбайтной расширенной памятью для долгосрочной записи форм сигналов.

Входы тока и напряжения (AC/DC)

• 4 входа напряжения (прямое напряжение входа до 690В)
• 4 стандартных токовых входа переменного тока с расширенным входным диапазоном до х3000% перегрузки (входные токи 10A/IEC или 20A/ANSI, максимум до 150 A).
• Дополнительный комплект 4 токовых входов (входные токи 10A/IEC или 20A/ANSI) для точного измерения энергии.
• Вход постоянного напряжения (до 300 В).



Опции цифрового и аналогового ввода/вывода

SA300 имеет 5 слотов расширения для сменных модулей ввода/вывода:
• DI - цифровые входы (16 оптически изолированных входов на модуль, до 3 модулей)
• RO - релейные выходы (8 реле на модуль, до 4 модулей);
• AI/AO - Смешанные аналоговые входы/выходы (4 оптически изолированных аналоговых входа AI и 4 аналоговых выхода AO, в одном модуле до 4 модулей).Опции для входов и выходов 0-1мА, ±1мА, 0-20мА и 4-20мA;
• AIF- модуль высокоскоростных аналоговых входов (8 оптически изолированныханалоговых входа). Опции для входов 0-50 мА, ±10 В.

Коммуникационные опции

SA300 имеет обширные коммуникационные возможности:
• Три независимых универсальных последовательных коммуникационных порта (RS-232, RS-422/RS-485, до 115,200 бит/с, протоколы Modbus RTU/ASCII и DNP3.0)
• Инфракрасный порт (протоколы Modbus RTU/ASCII и DNP3.0)
• Встроенный модем 56K для коммуникаций по телефонным линиям (протоколы Modbus RTU/ASCII и DNP3.0)
• Порт Ethernet 10Base-T (протоколы Modbus/TCP или DNP3.0/TCP , сервисный порт Telnet)
• Порт USB 1.1 (протокол Modbus RTU, 12 Mбит/с) для быстрых локальных коммуникаций и извлечения данных

Внешние дисплеи

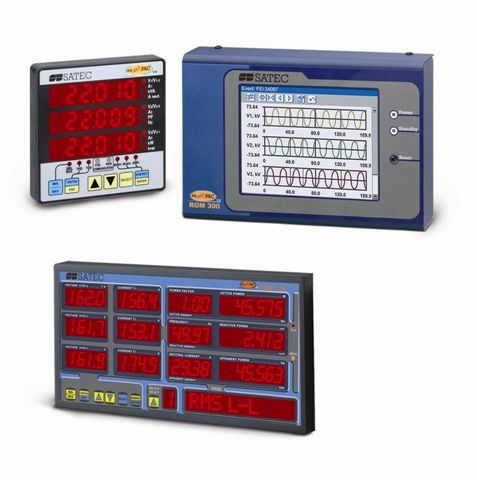

Прибор SA300 может заказываться модулем дистанционного дисплея (RDM) или с светодиодным графическим модулем (RGM). Оба дисплея имеют коммуникационный порт RS-485 и взаимодействуют с SA300 по протоколу Modbus RTU. Дисплеи могут располагаться на расстоянии до 0.5 км от устройства. Графический модуль RGM может также заказываться с портом Ethernet 10Base-T и может взаимодействовать с SA300 по локальной сети.

RDM имеет три 6-разрядных окна с красными светодиодами. Он позволяет пользователю просматривать данные, параметры индикации состояния, а также выполнять операции базовой установки.

RGM имеет цветной графический светодиодный дисплей и включает в себя расширенные возможности по отображению информации, позволяя пользователю просматривать осциллограммы, спектры гармоник, тренды по данным.

Микропрограммное обеспечение, способное к модификации

SA300 использует флеш память для хранения программ прибора, что позволяет в дальнейшем выполнять модификацию без замены аппаратных компонентов. Новые возможности могут легко добавляться в прибор путем простой замены микропрограммы через локальный порт RS-232 или порт Ethernet.
